사용자 매뉴얼 SIPLACE D3 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.3 와플팩 체인저
309
6.3.3 기술 데이터
6.3.3.1 치수 , 무게
6.3.3.2 전기 정격
치수 (L x W) 1560 x 360 mm
높이
830 mm ± 15 mm PCB 컨베이어 높이
900 mm ± 15 mm PCB 컨베이어 높이
930 mm ± 15 mm PCB 컨베이어 높이
950 mm ± 15 mm PCB 컨베이어 높이
1360 mm ? 15 mm
1430 mm ? 15 mm
1460 mm ? 15 mm
1480 mm ? 15 mm
무게 약 240 kg
단위 면적 당 하중 4.19 kN/m
와플팩 트레이 캐리어 치수 (L x W x H) 360 x 260 x 6 mm
와플팩 트레이 캐리어 무게 0.8 kg
컴포넌트를 포함한 와플팩 트레이 치수 341 x 235 x 15 mm
최대 341 x 235 x 23 mm³
와플팩 트레이 및 컴포넌트를 포함한 와플팩 트레이 캐리어 무게
최대 1.2 kg
저장 용량 최대 28 WTC
28 와플팩 트레이 캐리어의 총 무게 27.6 kg
매거진 보관 장치 , 와플팩 트레이 캐리어 , 와플팩 트레이 및 컴
포넌트 무게 최대 50 kg
와플팩 트레이 캐리어 교환 시간
1 레벨 이상
10 레벨 이상
27 레벨 이상
1.9 초
2.3 초
2.9 초
공급 전압 3 x 200 VAC ? 5 %; 50/60 Hz ( 일본의 경우 )
3 x 208 VAC ? 5%; 50/60 Hz ( 미국의 경우 )
3 x 230 VAC ? 5%; 50/60 Hz
3 x 380 VAC ? 5%; 50/60 Hz
3 x 400 VAC ? 5%; 50/60 Hz ( 유럽의 경우 )
3 x 415 VAC ? 5%; 50/60 Hz
공칭 피상 전력 800 VA
정격 전류 3 x 400VAC 의 경우 0.7A
퓨즈 3 x 10 또는 3 x 16 A
6 스테이션 확장 사용자 매뉴얼 SIPLACE D3
6.3 와플팩 체인저 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
310
6.3.3.3 소음 방출
6.3.3.4 허용되는 환경 요인
6.3.4 WPC 에 대한 설치 참고 사항
D3 장비에서 WPC 는 컴포넌트 트롤리 대신 위치 2 에 도킹시킬 수 있습니다 .
이를 위해 SIPLACE 컴포넌트 트롤리용 도킹 장치가 약간 개조되었으며 와플팩 체인저용 업그레
이드 키트가 연결됩니다 . 이렇게 해야만 WPC 가 도킹됩니다 . 다른 위치에서 WPC 를 사용하는
경우 , 남는 위치에 또 다른 컴포넌트 트롤리를 셋업할 수 있습니다 .
참고 6
노즐 체인저를 WPC 가 있는 위치에 설치할 수 없습니다 .
최대 소음 방출 74 dB (A)
실내 온도 15°C ~ 35°C 범위
대기 습도 20°C 에서 30 - 90%
사용자 매뉴얼 SIPLACE D3 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.3 와플팩 체인저
311
6.3.5 치수
6

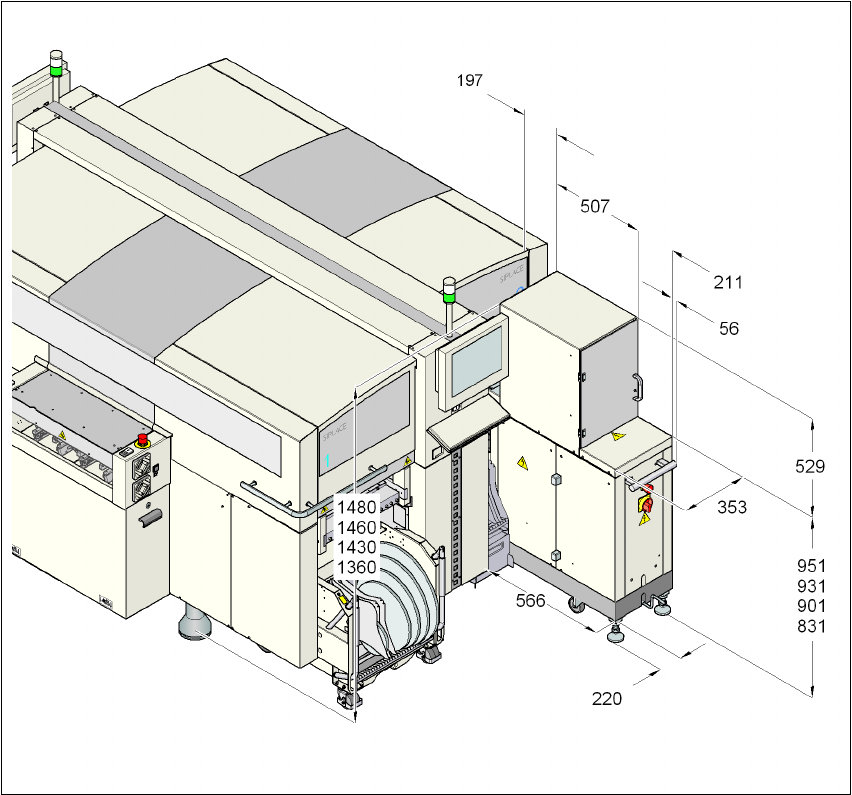

그림 6.3 - 1 와플팩 체인저 치수
