6 스테이션 확장 사용자 매뉴얼 SIPLACE D3 6.7 PCB 바코드 스캐너 소프트웨어 버전 SR.605.xx 2008 년 7 월 한 글판 320 6.7 .4 PC B 바코드 스캐너의 조립 옵션 그림 6.7 - 3 PCB 바코드 스캐너의 조립 옵션 (1) 2D 바코드 스캐너 " 상단 " (2) 2D 바코드 스캐너 " 하단 " (3) 1D 바코드 스캐너 …
사용자 매뉴얼 SIPLACE D3 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.7 PCB 바코드 스캐너
319
6
6
6.7.3 기술 데이터 ? 2D 바코드 스캐너
6
6
6
6
6
광 디스플레이 4 x LED 기능 디스플레이
음성 표시기 부저
데이터 인터페이스 RS232, RS 422/485
전기적 연결 15 핀 D-Sub HD 커넥터
작동 전압 10VDC ... 30VDC
레이저 다이오드 적색광
파장 650nm
레이저 등급 2 등급 , DIN EN 60825-1:2001 에 따름
스캔 주파수 100 ... 15kHz
분해도 0.17mm ... 0.5 mm
2D 코드 유형 데이터 매트릭스 ECC 200
2D 바코드 길이
단일 컨베이어
이중 컨베이어 , 비동기
이중 컨베이어 , 동기
최대 40 문자
최대 40 문자
최대 40 문자
1D 코드 유형 코드 39, 코드 128,
Codabar, EAN, EAN 128, UPC,
2/5 끼워넣기 , Pharma 코드
( 요청에 따라 다른 유형도 사용 가능 )
1D 바코드 길이
단일 컨베이어
이중 컨베이어 , 비동기
이중 컨베이어 , 동기
최대 40 문자
최대 40 문자
최대 40 문자
광 디스플레이 4 x LED 기능 디스플레이
음성 표시기 부저
데이터 인터페이스 RS232, RS 422/485, 이더넷
전기적 연결 15 핀 D-Sub HD 커넥터
RJ45 커넥터 10baseT
작동 전압 10VDC ... 30VDC
6 스테이션 확장 사용자 매뉴얼 SIPLACE D3
6.7 PCB 바코드 스캐너 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
320
6.7.4 PCB 바코드 스캐너의 조립 옵션
그림 6.7 - 3 PCB 바코드 스캐너의 조립 옵션
(1) 2D 바코드 스캐너 " 상단 "
(2) 2D 바코드 스캐너 " 하단 "
(3) 1D 바코드 스캐너 " 상단 "
(4) 1D 바코드 스캐너 " 하단 "
(5) 어셈블리 레일
위치 W216, 품목 번호 03010316-01
사용자 매뉴얼 SIPLACE D3 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.7 PCB 바코드 스캐너
321
6.7.5 PCB 입력 쪽 덮개에 있는 경고 W216 경고 라벨
6
PCB 입력 방향 덮개에 있는 W216 " 레이저 2 등급 " 경고 라벨 ,
품목 번호 03010316-01 ( 장비당 개수 : 1)
참고 6
PCB 바코드 스캐너를 장비에 설치할 때 개장 키트에 포함된 레이저 경고 라벨 W206 을 PCB 입
력 방향 덮개에 부착해야 합니다 .
6
6.7.6 PCB 상의 PCB 바코드 라벨 위치
참고 6
430 mm 보다 긴 PCB 에 대한 제한
6.7.6.1 PCB 의 긴 측면을 따라 부착 -
이동 방향을
교차하여
빔 스캔

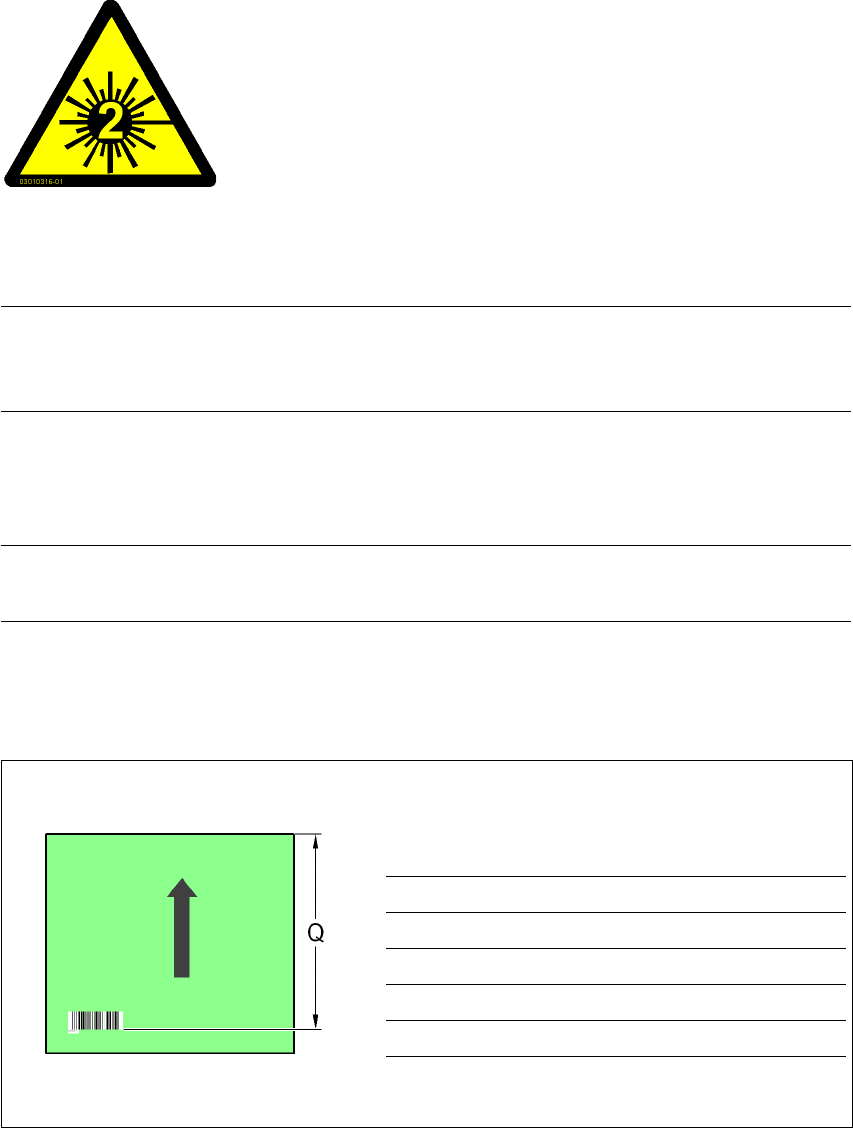

그림 6.7 - 4 PCB 의 긴 쪽을 따라 부착 - 이동 방향을 교차하여 빔 스캔
6
6
6
6
6
6
레이저 방출 !
빔을 들여다보지 마십시오 .
레이저 등급 2
PCB 바코드 스캐너 Q[mm]
2D 상단 390
1D 상단 390
2D 하단 430
1D 하단 430
