사용자 매뉴얼 SIPLACE D3 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.7 PCB 바코드 스캐너
323
6.7.6.4 PCB 의 너비를 따라 부착 -
이동 방향을
교차하여
빔 스캔

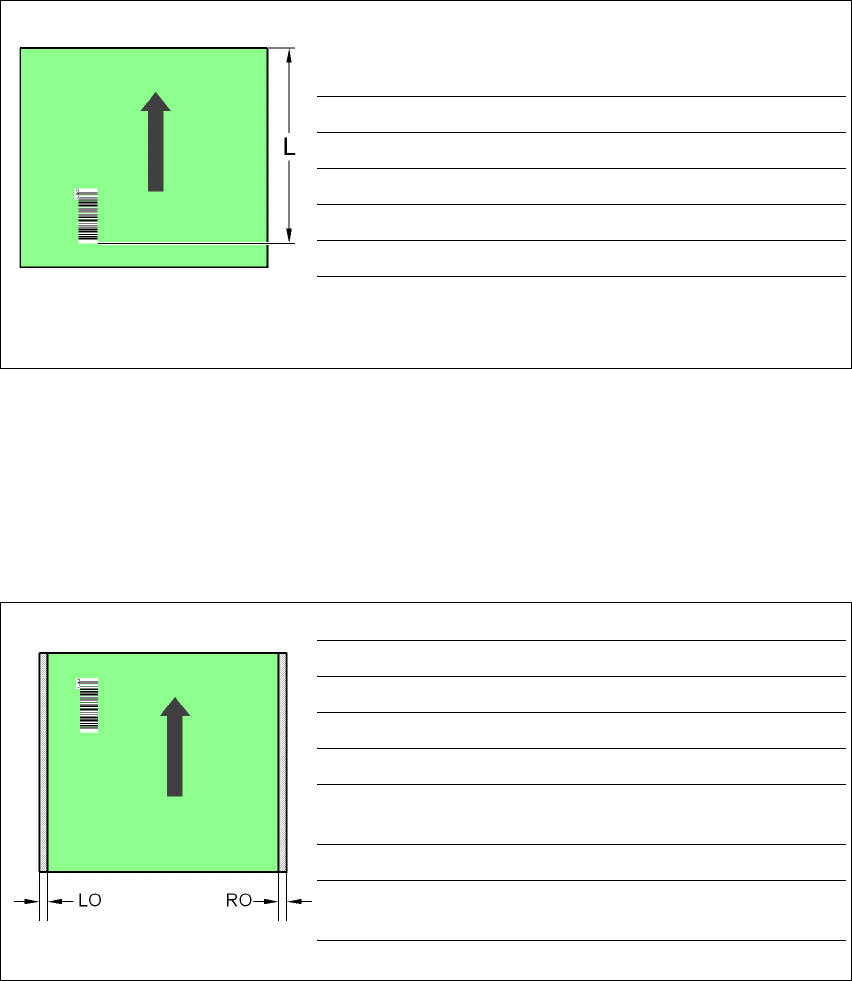

그림 6.7 - 7 PCB 의 너비를 따라 부착 - 이동 방향을 교차하여 빔 스캔
6.7.6.5 PCB 의 너비를 따라 부착 -
이동 방향을
따라
빔 스캔 ,
PCB 바코드 스캐너 ID
상단
그림 6.7 - 8 PCB 의 너비를 따라 부착 - 이동 방향을 따라 빔 스캔
PCB 바코드 스캐너 ID 상단
PCB 바코드 스캐너 LQ[mm] RQ[mm]
2D 상단 3 3
1D 상단 3 3
2D 하단 5 5
1D 하단 5 5
PCB 치수 / 컨베이어 LO[mm] RO[mm]
460 mm / SC 3 20
508 mm / SC 3 44
216 mm / DC1 3 24
250 mm / DC1
450 mm / SM1
358
216 mm / DC2 3 3
250 mm / DC2
450 mm / SM2
33
6 스테이션 확장 사용자 매뉴얼 SIPLACE D3
6.7 PCB 바코드 스캐너 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
324
6.7.6.6 PCB 의 너비를 따라 부착 -
이동 방향을
따라
빔 스캔 ,
PCB 바코드 스캐너 ID
하단

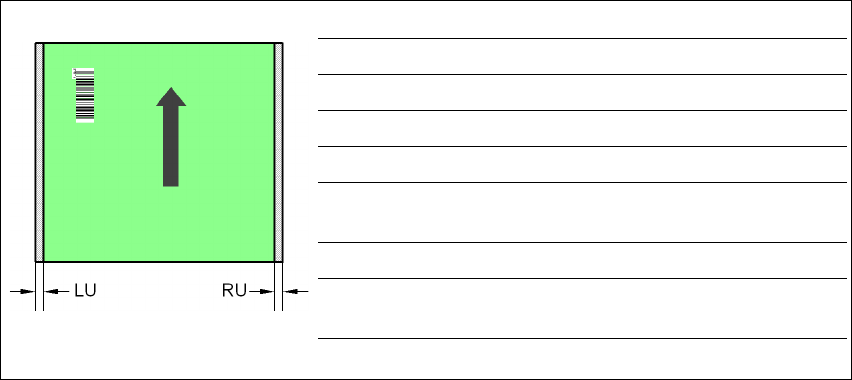

그림 6.7 - 9 PCB 의 너비를 따라 부착 - 이동 방향을 따라 빔 스캔
PCB 바코드 스캐너 ID 하단
SC 단일 컨베이어
DC1 이중 컨베이어 , 트랙 1
DC2 이중 컨베이어 , 트랙 2
SM1 단일 컨베이어 모드의 이중 컨베이어 , 트랙 1
SM2 단일 컨베이어 모드의 이중 컨베이어 , 트랙 2
6
PCB 치수 / 컨베이어 LU[mm] RU[mm]
460 mm / SC 20 3
508 mm / SC 44 3
216 mm / DC1 3 3
250 mm / DC1
450 mm / SM1
33
216 mm / DC2 24 3
250 mm / DC2
450 mm / SM2
58 3
사용자 매뉴얼 SIPLACE D3 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.8 PCB 배치
325
6.8 PCB 배치
품목 번호 00119677-xx PCB 배치 , 단일 컨베이어 , SIPLACE HF/X/D3
품목 번호 00119678-xx PCB 배치 , 이중 컨베이어 , SIPLACE HF/X/D3
6.8.1 설명
처리할 PCB 는 경우에 따라 길이 대 폭 비율이 1:2 이거나 더 심할 수 있습니다 . 즉 PCB 의 짧은
쪽이 이동 방향을 향하고 있다는 것을 말합니다 . 이동 중 이러한 PCB 는 약간 뒤틀릴 수 있으며
그 결과 피듀셜이 더 이상 PCB 비전 카메라의 검색 창 내에 있지 않게 됩니다 . 이 경우 "PCB 배
치 " 옵션을 선택하여 이 PCB 를 정확히 정지 위치에 재배치할 수 있습니다 .
이동 방향으로 오목한 부분이 있는 PCB 를 처리하는 경우 , 이로 인해 레이저 센서로 이 위치를
모니터링하는 장비에서 처리 위치가 달라질 수도 있습니다 (X- 시리즈 , D- 시리즈 ). "PCB 배치
" 옵션을 선택하면 PCB 가 모든 PCB 컨베이어의 동일한 위치에서 중단되도록 할 수 있습니다 .
"PCB 배치 " 옵션은 단일 컨베이어와 이중 컨베이어 모두에서 사용할 수 있습니다 .
6

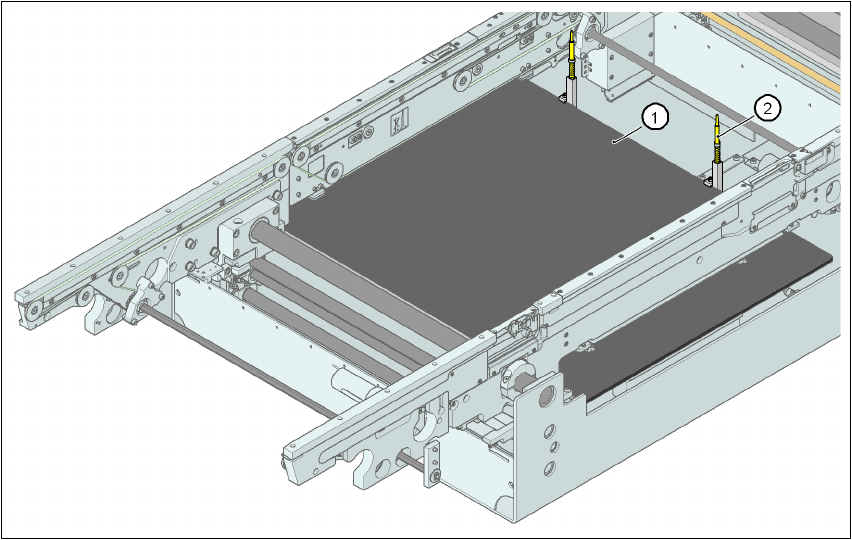

그림 6.8 - 1 PCB 배치
(1) 리프팅 테이블
(2) PCB 정지
