6 스테이션 확장 사용자 매뉴얼 SIPLACE D3 6.17 공면 레이저 모듈 소프트웨어 버전 SR.605.xx 2008 년 7 월 한 글판 338 6.17 .6 컨트롤러의 LED 디스플레이 공면 모듈의 상 태는 LED 로 표시됩니다 . L ED 는 컨트 롤러 밑 부분에 있습니다 ( 339 페이지에 있 는 그림 6.17 - 4 의 항목 6). LED 상태 상태 표시 녹색 측정 범위에 있는 테…
사용자 매뉴얼 SIPLACE D3 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.17 공면 레이저 모듈
337
6.17.5 경고 라벨 W216 이 있는 장비 식별
6
메인 스위치 옆 덮개에 있는 W216 " 레이저 등급 2" 경고 라벨 ,
품목 번호 03010316-01 ( 장비당 개수 : 1)
참고 6
공면 레이저 모듈을 장착한 경우 장비는 레이저 등급 2 로 분류해야 합니다 . 이 레이저 모듈은
비상 정지 회로에 통합되지 않습니다 .
→ 경고 표지 W216 " 레이저 등급 2" 가 있는 장비 식별 , 품목 번호 03010316-xx.
→ 덮개의 메인 전원 스위치 측면에 W216 경로 라벨을 부착합니다 (337
페이지에 있는 그림
6.17 - 3
의 위치 W216 참조 ).
6

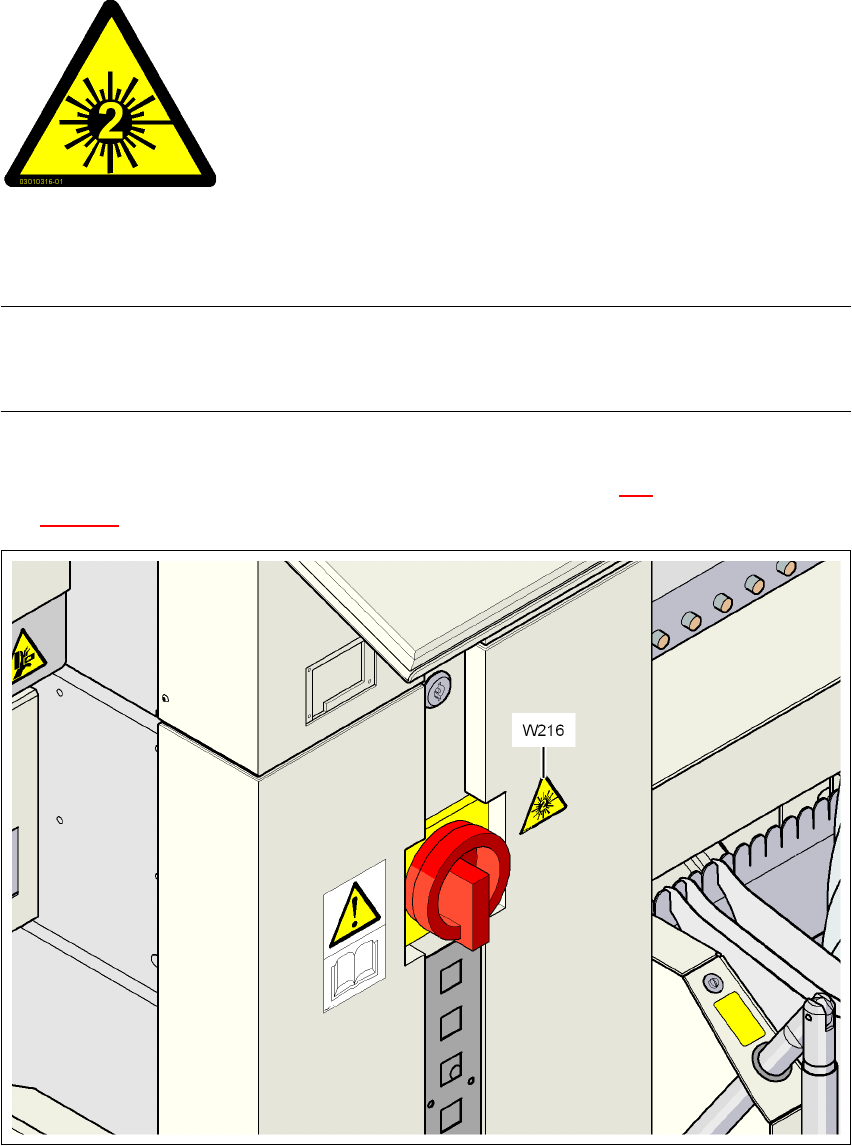

그림 6.17 - 3 메인 스위치 옆에 있는 경고 라벨 W216
6
6
6
6
6
6
레이저 방출 !
빔을 들여다보지 마십시오 .
레이저 등급 2
6 스테이션 확장 사용자 매뉴얼 SIPLACE D3
6.17 공면 레이저 모듈 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
338
6.17.6 컨트롤러의 LED 디스플레이
공면 모듈의 상태는 LED 로 표시됩니다 . LED 는 컨트롤러 밑 부분에 있습니다 (339 페이지에 있
는 그림 6.17 - 4
의 항목 6).
LED 상태 상태 표시
녹색 측정 범위에 있는 테스트 물체
노란색 측정 범위 중간
빨간색
측정 범위를 벗어남 ,
반사율이 낮음
LED 꺼짐 레이저 스위치 꺼짐
LED 전원 상태 표시
LED 켜짐 전압이 공급됨
LED 평균 평균 1 평균 2
꺼짐 꺼짐 평균화 안 함
빨간색 꺼짐 평균화 1
꺼짐 빨간색 평균화 2
빨간색 빨간색 평균화 3
사용자 매뉴얼 SIPLACE D3 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.17 공면 레이저 모듈
339
6

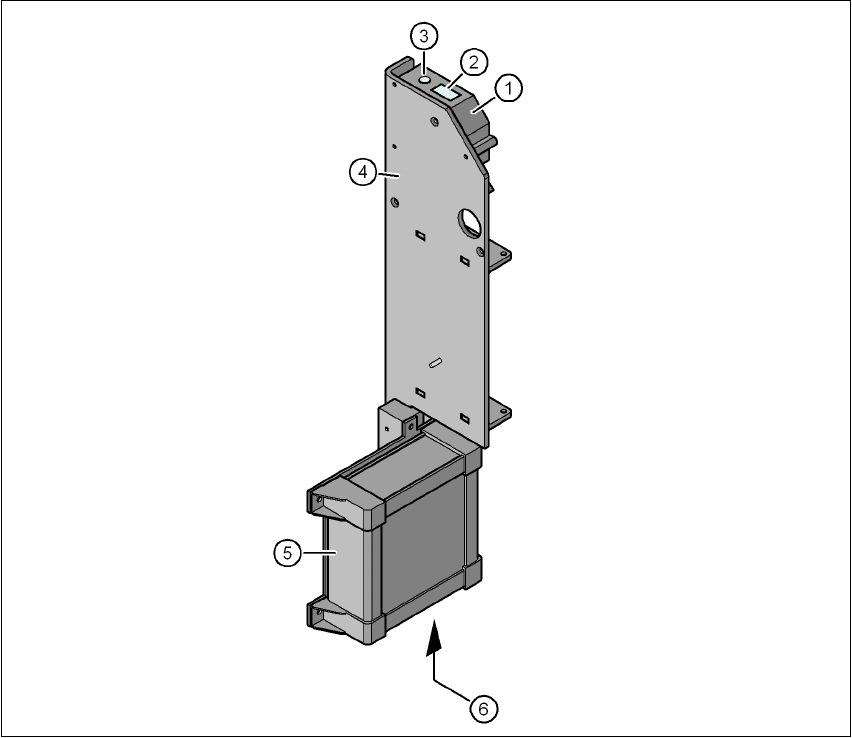

그림 6.17 - 4 공면 레이저 모듈
(1) 레이저 센서
(2) 감지기
(3) 레이저 방출원
(4) 조립 브래킷
(5) 컨트롤러
(6) 컨트롤러의 LED 디스플레이 및 연결
