사용자 매뉴얼 SIPLACE D3 2 작동상의 안전

소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.1 안전 지침

그림 2.1 - 1 선형 드라이브에서 영구 자석의 위치

(1) X 선형 모터의 영구 자석

(2) Y 선형 모터의 영구 자석

영구 자석에서 작업할 때는 다음 사항에 주의하십시오 .

→ 능동 이식장치 ( 예 : 심장 박동 조절기 ) 또는 기타 강자성 인공 삽입물을 사용하는 사람은 이

러한 장치에서 작업하거나 근처에 들어오는 것을 엄격히 금지합니다 . 항상 선형 모터로부터

안전 거리를 유지하십시오 .

→ 강력한 자기력이 작용하는 자기 트랙 및 움직이는 주요 부품의 바로 근처에서는 특별한 주의

가 필요합니다 . 강철이나 철재로 만들어진 무겁거나 넓은 물체를 자기 트랙 근처에서 수작

업으로 옮기지 마십시오 . 자기력은 눈에 보이지 않기 때문에 자기 트랙 근처에서 자기력의

영향을 과소 평가하기 쉽습니다 . 자기력은 갑작스럽게 작용하며 자기 트랙과 비슷한 크기의

강자성 물체 ( 강철이나 철재로 제작 ) 근처에서 수천 뉴턴에 이를 수 있습니다 .

2 작동상의 안전 사용자 매뉴얼 SIPLACE D3

2.1 안전 지침 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판

→ 자기 트랙을 취급할 때는 항상 적합한 작업복 및 보호복을 착용하십시오 ( 장갑 및 안전화 등 ).

→ 적합한 교육을 받은 SIPLACE 엔지니어가 자기 트랙을 교체할 때 조립 작업과 기타 작업을

수행

할 수

있습니다 .

→ 비상 시를 대비하여 단단한 비자성 재료 ( 알루미늄 등 ) 로 제작된 두 개 이상의 쐐기 ( 약 10°

~ 15°) 와 비자성 망치 ( 약 2 ~ 3 kg) 를 준비해두십시오 . 이러한 도구는 비상 시 자기 트랙

에 자기력으로 들러붙은 컴포넌트를 떼어내거나 , 두 자기 트랙 사이에 끼인 신체 부위 ( 손

가락 , 손 , 발 ) 를 떼어낼 때도 사용합니다 . 철심 모터의 코일 어셈블리를 자기 트랙에 직접

올려 놓지 마십시오 .

→ 강력한 자기장에 의해 전자 장치와 측정 계기가 손상되거나 파괴될 수도 있습니다 . 컴퓨터 ,

모니터 또는 자기 데이터 미디어 ( 하드 디스크 , 신용 카드 , 오디오 / 비디오 테이프 등 ) 근

처에 자기 부품이 포함된 장치를 놓지 마십시오 .

→ 각 자기 트랙 또는 자기 트랙과 다른 자기 표면 사이에 45 cm 이상의 거리를 유지하십시오 .

사용자 매뉴얼 SIPLACE D3 2 작동상의 안전

소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.2 경고 라벨

2.2 경고 라벨

2.2.1 장비에 부착되어 있는 경고 라벨

경고 라벨은 부드러운 PVC 필름으로 만들며 내마모 , 내광 , 방수 , 산화 방지 처리가 되어 있습

니다 . 라벨의 디자인은 ISO 3864-2 및 ANSI Z535.4 의 요구 사항에 부합합니다 .

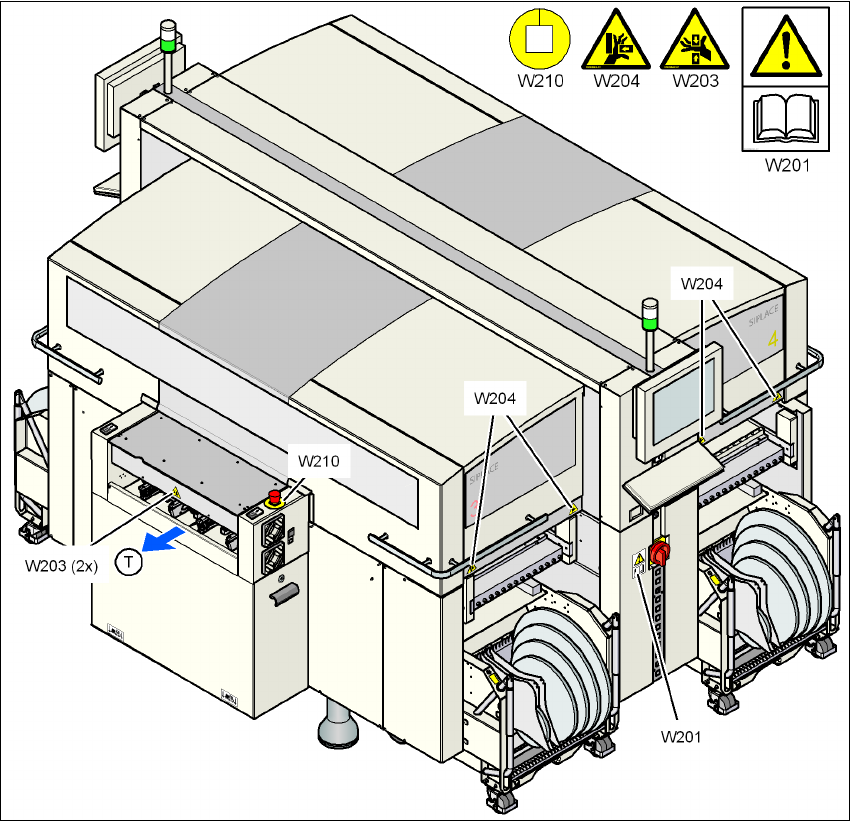

그림 2.2 - 1 실장기에 있는 W201, W203, W204 및 W210 경고 라벨

파트 1

W201 의 위치 , 품목 번호 03009338-01

W203 의 위치 , 품목 번호 03009342-01

W204 의 위치 , 품목 번호 03009343-01

W210 의 위치 , 품목 번호 03009350-01

(T) PCB 이동 방향
