2 작동상의 안전 사용자 매뉴얼 SIPLACE D3 2.2 경고 라벨 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 52 2.2.4 .3 메 인 전 원 공급 기의 유 입 전 류 제한에 관 한 W207 경고 라 벨 2 그림 2.2 - 11 메인 전원 공급기의 유입 전류 제한에 관한 W207 경고 라벨 W207 의 위치 , 품목 번호 03009346-01 PCB1 보드 , 유입 전…
사용자 매뉴얼 SIPLACE D3 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.2 경고 라벨
51
2
그림 2.2 - 9 에 있는 위치 W( 전원 공급기 당 개수 : 8 개 ). 51 페이지에 있는 그림 2.2 - 10 도
참조하십시오 .
2.2.4.2 서보 앰프의 메인 전원 공급기 상단 덮개에 있는
W 경고 라벨

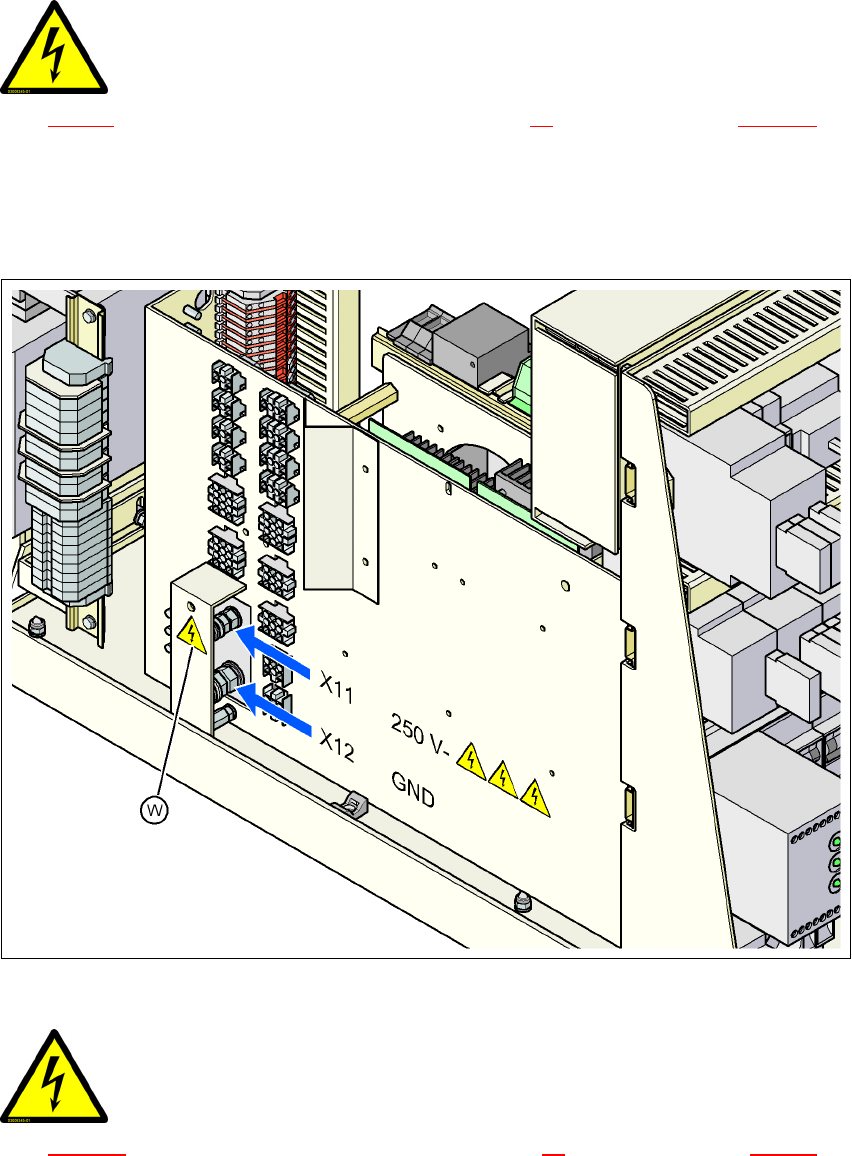

그림 2.2 - 10 서보 앰프의 메인 전원 공급기 덮개에 있는 W 경고 라벨
2
그림 2.2 - 10 에 있는 위치 W( 전원 공급기 당 개수 : 8 개 ). 50 페이지에 있는 그림 2.2 - 9 도
참조하십시오 .
2 작동상의 안전 사용자 매뉴얼 SIPLACE D3
2.2 경고 라벨 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
52
2.2.4.3 메인 전원 공급기의 유입 전류 제한에 관한 W207 경고 라벨
2

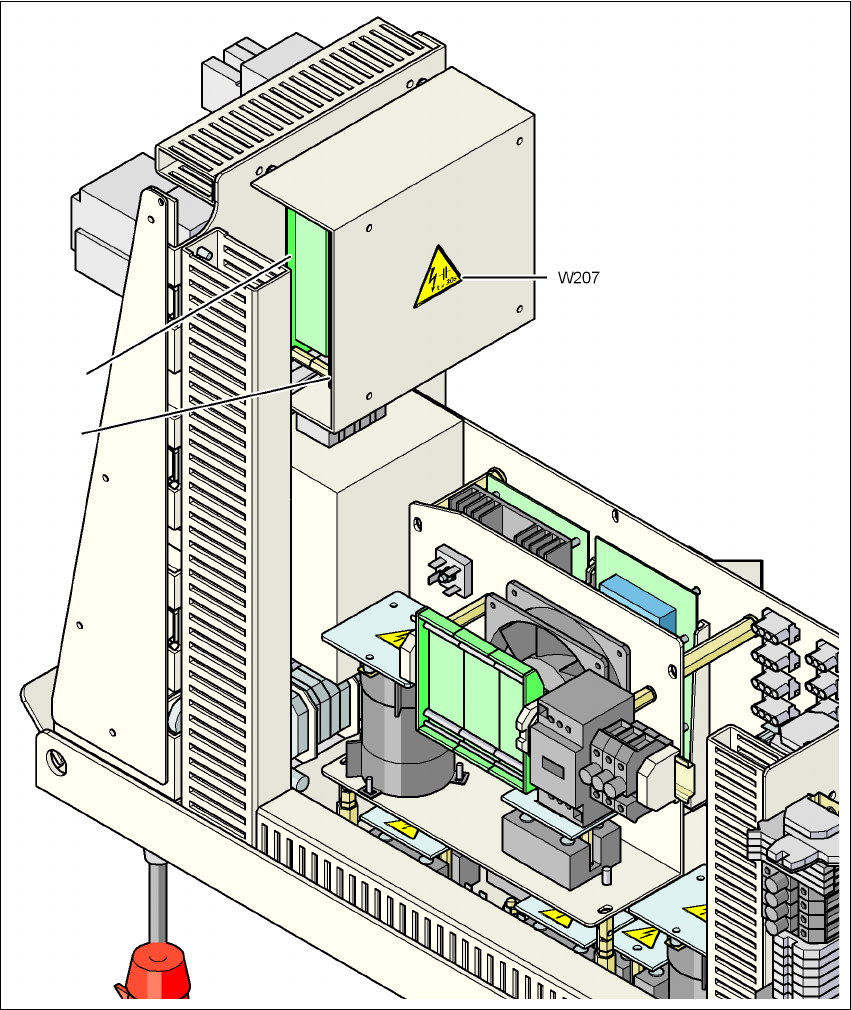

그림 2.2 - 11 메인 전원 공급기의 유입 전류 제한에 관한 W207 경고 라벨
W207 의 위치 , 품목 번호 03009346-01
PCB1 보드 , 유입 전류 제한 회로 - 변압기
PCB2 보드 , 유입 전류 제한 회로 - 서보 장치
PCB2
PCB1
사용자 매뉴얼 SIPLACE D3 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.2 경고 라벨
53
2.2.5 축 장치에 있는 경고 라벨
2
53 페이지에 있는 그림 2.2 - 12 및 53 페이지에 있는 그림 2.2 - 11 의 W207 위치 , 품목 번호
03009346-01
( 장비당 개수 : 3)
2
2

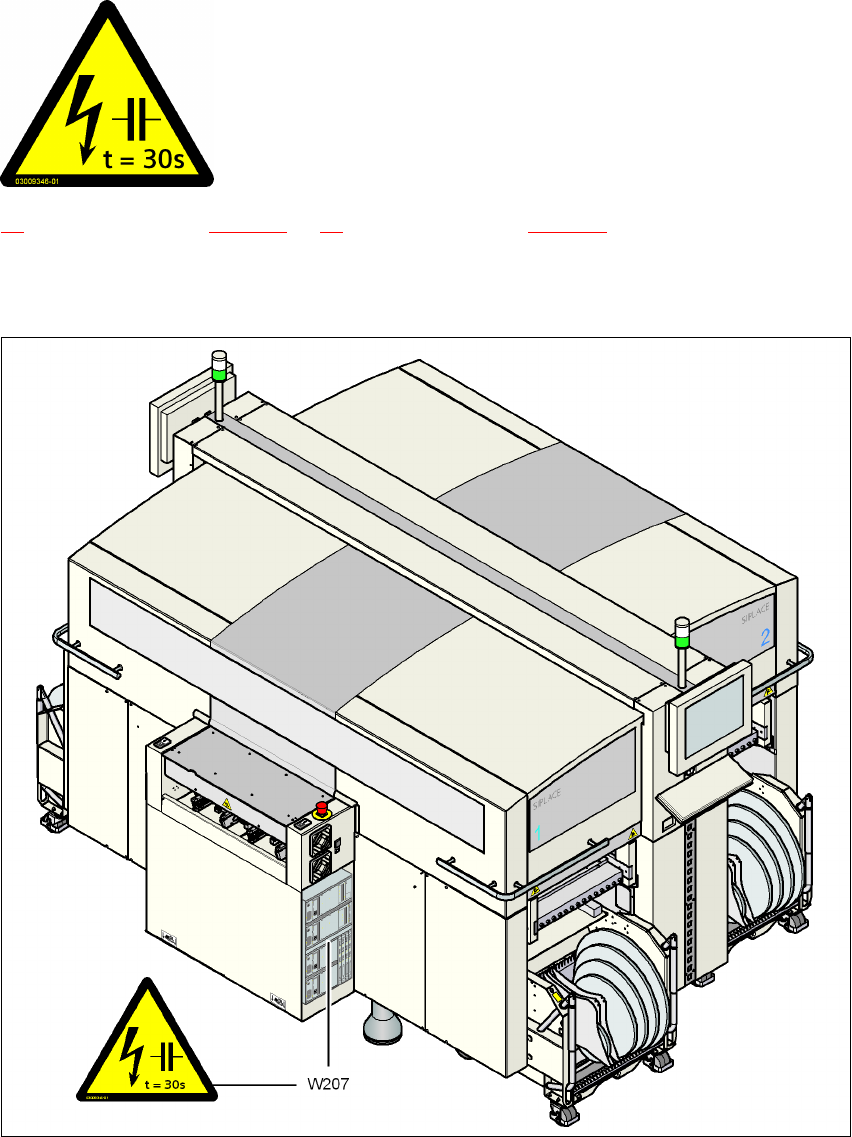

그림 2.2 - 12 축 장치 Macrolon 패널에 부착된 W207 경고 라벨
위치 W207, 품목 번호 03009346-01
2
2
메인 전압 !
메인 전원 스위치를 끄고 콘덴서가 방전될 때까지 30 초간 기다
립니다 .
NAFTA 영역 : 감전 또는 화상 위험 !
