2 작동상의 안전 사용자 매뉴얼 SIPLACE D3 2.2 경고 라벨 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 56 2.2 .8 비상 정지 버튼 위의 경고 라벨 2 그림 2.2 - 15 의 위치 W209, 품목 번호 03009349-01 ( 장비당 개수 : 2) 2 2 그림 2.2 - 15 비상 정지 버튼 위의 경 고 라벨 W209 위치 W209, 품목 번호 0 30093…
사용자 매뉴얼 SIPLACE D3 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.2 경고 라벨
55
2.2.7 CEKON 플러그 위의 경고 라벨
2
그림 2.2 - 14 의 위치 W211 ( 장비당 개수 : 1)
2
그림 2.2 - 14 CEKON 플러그에 있는 경고 라벨 W211
W211 위치 , 품목 번호 03009351-01
2
잔류 전압 !
메인 전원 플러그를 본선으로부터 분리한 후 모든 잔류 전압이 방전되도록
30 초간 기다립니다 .
NAFTA 영역 : 위험 전압
플러그 단자와 와이어 끝부분의 잔류 전력으로 사망 또는 심각한 부상을 당
할 수 있습니다 . 30 초 동안은 전원 플러그 및 / 또는 와이어 끝부분을 만지
지 마십시오 .
2 작동상의 안전 사용자 매뉴얼 SIPLACE D3
2.2 경고 라벨 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
56
2.2.8 비상 정지 버튼 위의 경고 라벨
2
그림 2.2 - 15 의 위치 W209, 품목 번호 03009349-01 ( 장비당 개수 : 2)
2
2
그림 2.2 - 15 비상 정지 버튼 위의 경고 라벨 W209
위치 W209, 품목 번호 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
호주 , 캐나다 , 멕시코 및 미국의 경우 , 비상
정지 버튼에서 확장 키트에 노란색 링 대신
W209 경고 라벨이 부착되어 있습니다 .
사용자 매뉴얼 SIPLACE D3 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.2 경고 라벨
57
2.2.9 TwinHead 의 컴포넌트 카메라에 있는 " 헤드 충돌 " 알림판
그림 2.2 - 16 의 " 헤드 충돌 " 알림판 , 품목 번호 03015392-02
(장비당 개수: 최대 2)
2

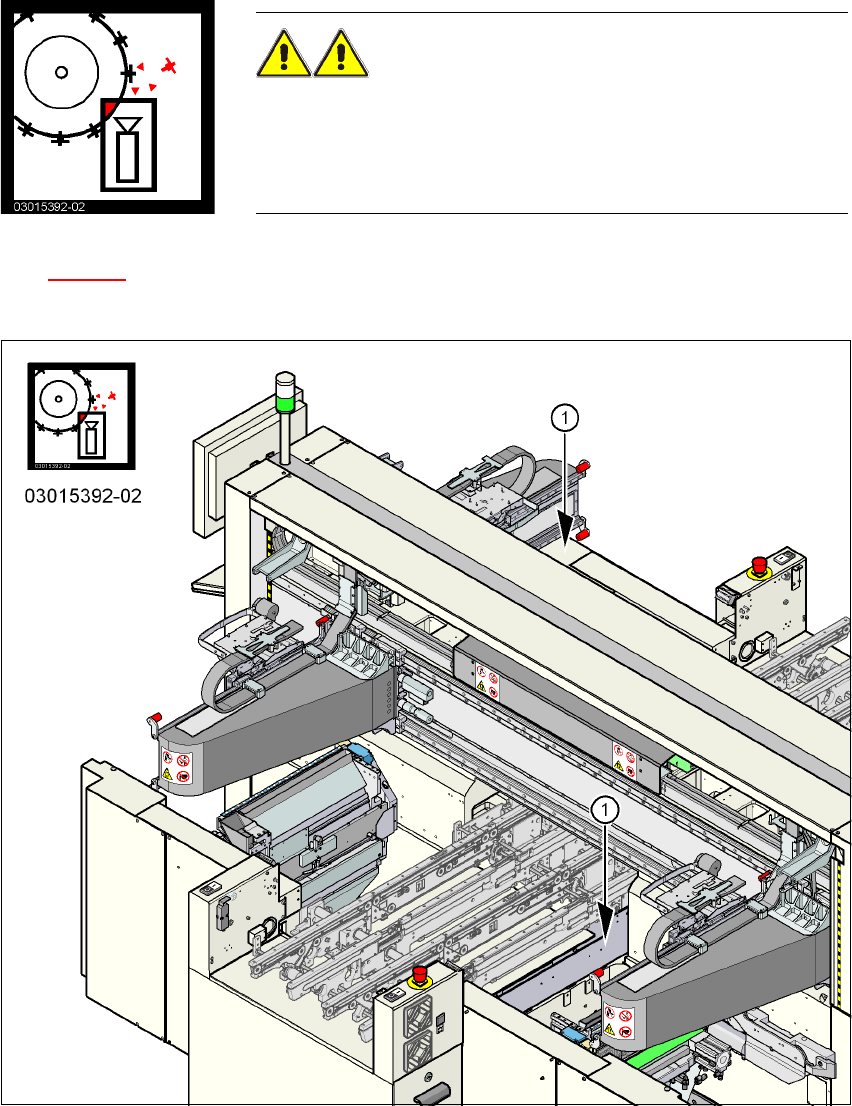

그림 2.2 - 16 TwinHead 의 컴포넌트 카메라에 있는 " 헤드 충돌 " 알림판
(1) TwinHead 의 컴포넌트 카메라에 있는 " 헤드 충돌 " 알림판
경고 헤드 충돌 위험 2
실장 헤드를 TwinHead 에서 Collect&Place 헤드로 바꾸면
TwinHead 의 컴포넌트 비전 카메라 ( 고정식 , P&P, 유형 33(55 x
45) 및 유형 25(16 x 16)) 를 떼어내야 합니다 . 그렇지 않으면
Collect&Place 헤드가 이 카메라 케이스와 충돌하게 됩니다 .
