사용자 매뉴얼 SIPLACE D3 2 작동상의 안전 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.6 안전 장비 75 PCC 3TK2806( 그림 2.6 - 6 의 항목 1 ) 2 PCC(Protect ive Contac tor Combin ation) 는 전원 공급기에 포함되어 있습니다 . 이는 비상 정지 회로 및 안전 장비를 모니터링하는 데 사용합니다 . PCC 가 작동…
2 작동상의 안전 사용자 매뉴얼 SIPLACE D3
2.6 안전 장비 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
74
2.6.3 PCC 및 서비스 소켓의 위치
2

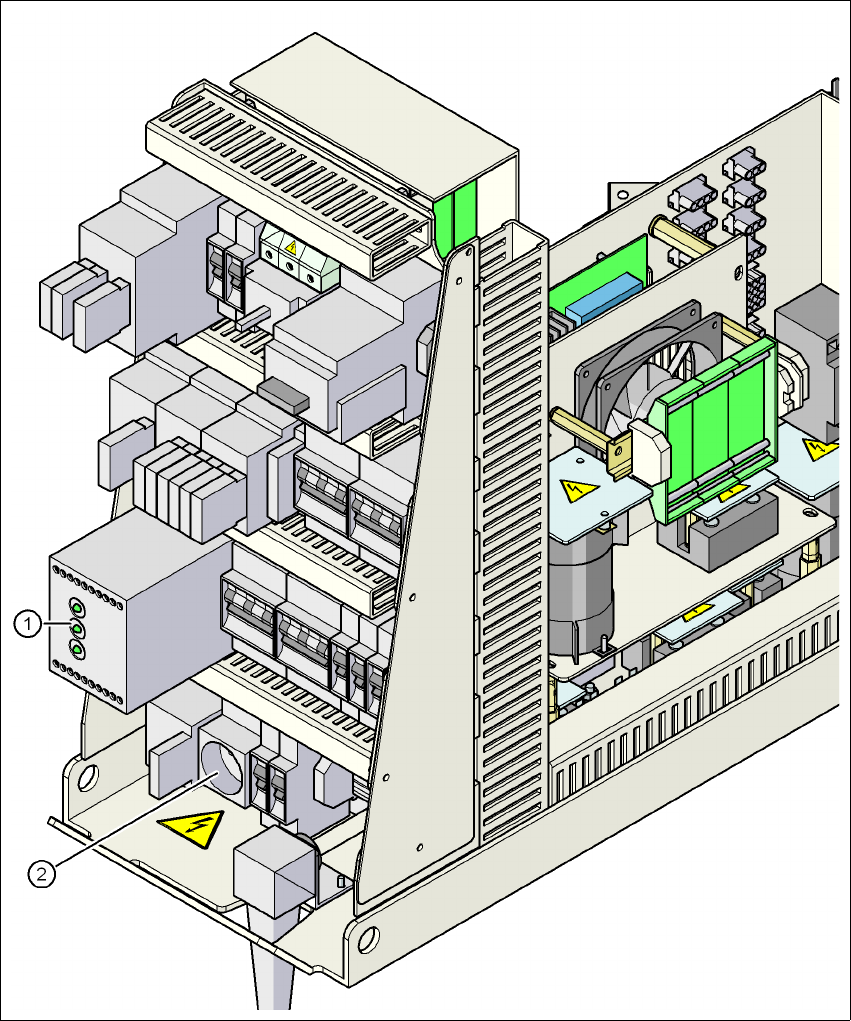

그림 2.6 - 6 PCC 및 서비스 소켓의 위치
2
(1) PCC
(2) 서비스 소켓
사용자 매뉴얼 SIPLACE D3 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.6 안전 장비
75
PCC 3TK2806( 그림 2.6 - 6 의 항목 1) 2
PCC(Protective Contactor Combination) 는 전원 공급기에 포함되어 있습니다 . 이는 비상 정지
회로 및 안전 장비를 모니터링하는 데 사용합니다 .
PCC 가 작동하려면 아래의 세 가지 조건이 만족되어야 합니다 .
– "software enable" 신호가 전송되어야 합니다 .
– 비상 정지 루프가 닫혀야 합니다 .
– 시작 버튼을 눌러야 합니다 .
PCC 전면판에는 녹색의 작동 표시 LED 가 세 개 있습니다 (76
페이지 그림 2.6 - 7 참조 ).
– "Mains" LED 는 전압이 있음을 나타냅니다 .
– 시작 버튼을 눌러 비상 정지 루프가 폐쇄되었는데도 시그널링 회로에서 오류 상태 신호를 나
타내지 않으면 "Channel 1" 및 "Channel 2" LED 가 켜집니다 .
서비스 소켓 ( 그림 2.6 - 6 의 항목 2) 2
서비스 소켓은 전원 공급기에 포함되어 있으며 덮개로 보호됩니다 . 장비가 5- 와이어 연결 (L1,
L2, L3, N 및 PE) 을 통해 메인 전원 공급기에 연결되어 있는 경우에만 사용할 수 있습니다 . 4-
와이어 연결을 사용하는 경우 ( 예 : N 을 사용하지 않는 경우 ) 에는 이 소켓을 사용할 수 없습니
다.
경고 2
장비가 꺼져있을 경우에도 치명적일 수 있는 전압에 대한 안전 지침을 항상 준수해야 합니다 .
(34 페이지 2.1.3 단원 참조 )
2 작동상의 안전 사용자 매뉴얼 SIPLACE D3
2.6 안전 장비 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
76
2.6.4 비상 정지 루프 및 시그널링 회로
2.6.4.1 비상 정지 루프의 구조
다음과 같은 접점들이 직렬로 연결되어 비상 정지 루프를 구성합니다 .
– 4 개의 보호 덮개 스위치용 평상시 열린 (NO) 접점
– PCB 컨베이어의 덮개 플랩용 두 개의 보호 스위치에 있는 평상시 열린 (NO) 접점
– 두 개의 비상 정지 버튼용 평상시 열린 (NO) 접점
– 피더 모듈 덮개 플랩용 평상시 열린 (NO) 접점 ( 옵션 )
– 4 개의 컴포넌트 트롤리용 평상시 열린 (NO) 접점
– PCC K6 채널
비상 정지 루프 2 를 통해 시그널링 회로의 CAN 버스 신호 (2.6.4.2
단원 참조 ) 가 PCC K6 의 채
널 2 로 전달됩니다 . 비상 정지 루프가 폐쇄되었는데도 시그널링 회로에서 오작동 신호를 나타
내지 않는 경우에는 PCC 의 녹색 메인 전원 확인 LED 이외에도 채널 1 과 채널 2 의 녹색 LED 두
개가 켜집니다 .
2

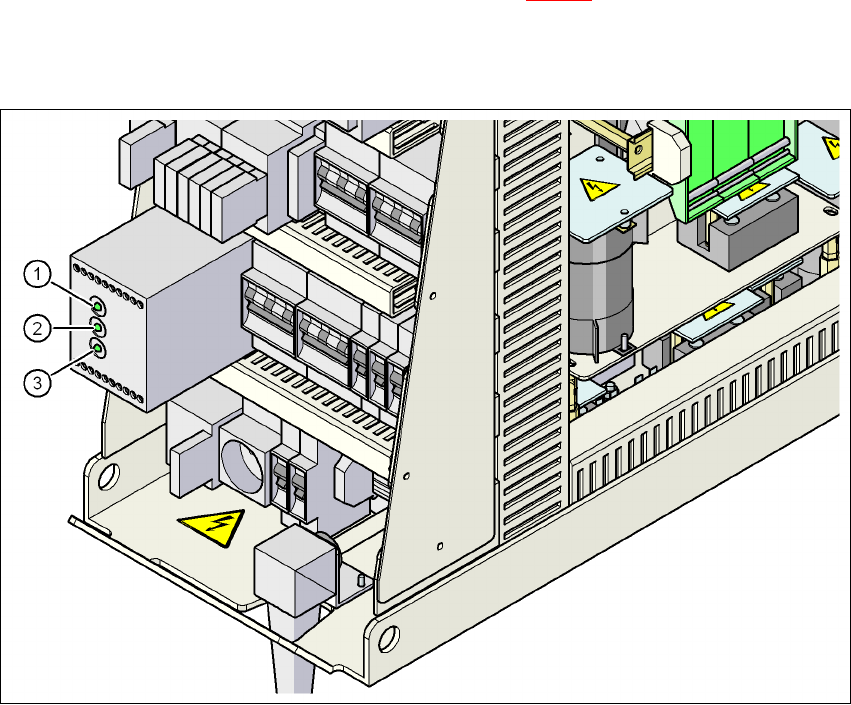

그림 2.6 - 7 PCC 의 신호 LED
(1) Netz / Power
(2) Kanal 1 / Channel 1
(3) Kanal 2 / Channel 2
