사용자 매뉴얼 SIPLACE D3 2 작동상의 안전 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.6 안전 장비 79 2.6 .5 컴포넌트 트롤리 위치에 있는 핸드 가드 경고 2 모든 위치에 피더 모듈 을 장착해야 작동 신뢰성을 보장할 수 있습니다 . 사용할 수 있는 피더 모 듈이 충분하지 않으면 할당되지 않은 위치에 핸드 가드 ( 더미 피더 모듈 ) 를 장착해야 합니다 .…
2 작동상의 안전 사용자 매뉴얼 SIPLACE D3
2.6 안전 장비 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
78
2
그림 2.6 - 8 비상 정지 루프
시작 버튼 누름
아니오
아니오
예
아니오
아니오
예
예
아니오
예
2
활성화
PCC*) 아니오
전압
Y 축 0V
X 축 0V
스타 축 0 V
DP 축 40VDC
Z 축 40VDC
활성화
PCB 컨베이어 예
리프팅 테이블 아니오
PCB 클램프 아니오
폭 조정 아니오
레이저 센서 아니오
폐 테이프 절단기 아니오
CO 트롤리 도킹 장치 예
2
활성화
PCC*) 아니오
전압
Y 축 0V
X 축 0V
스타 축 0 V
DP 축 40VDC
Z 축 40VDC
활성화
PCB 컨베이어 아니오
리프팅 테이블 아니오
PCB 클램프 아니오
폭 조정 아니오
레이저 센서 아니오
폐 테이프 절단기 아니오
CO 트롤리 도킹 장치 예
*) PCC(Protective Contactor Combination) K6
예
압축
공기가 최소 0.5MPa
(5.0bar) 입니까 ?
비상 정지 버튼을
눌렀습니까 ?
보호 덮개가 열려있습니까 ?
컴포넌트 트롤리
비상 정지 회로가
중단되었습니까 ?
사용자
인터페이스에서
장벽이 활성화되었습니까 ?
2
활성화
PCC*) 예
전압
Y 축 250 VDC
X 축 250 VDC
스타 축 145 VDC
DP 축 40VDC
Z 축 40VDC
활성화
PCB 컨베이어 예
리프팅 테이블 예
PCB 클램핑 예
폭 조정 예
레이저 센서 예
폐 테이프 절단기 예
CO 트롤리 도킹 장치 예
사용자 매뉴얼 SIPLACE D3 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.6 안전 장비
79
2.6.5 컴포넌트 트롤리 위치에 있는 핸드 가드
경고 2
모든 위치에 피더 모듈을 장착해야 작동 신뢰성을 보장할 수 있습니다 . 사용할 수 있는 피더 모
듈이 충분하지 않으면 할당되지 않은 위치에 핸드 가드 ( 더미 피더 모듈 ) 를 장착해야 합니다 .
와플 팩 홀더를 셋업한 경우 나머지 위치를 마찬가지로 핸드 가드로 보호해야 합니다 .

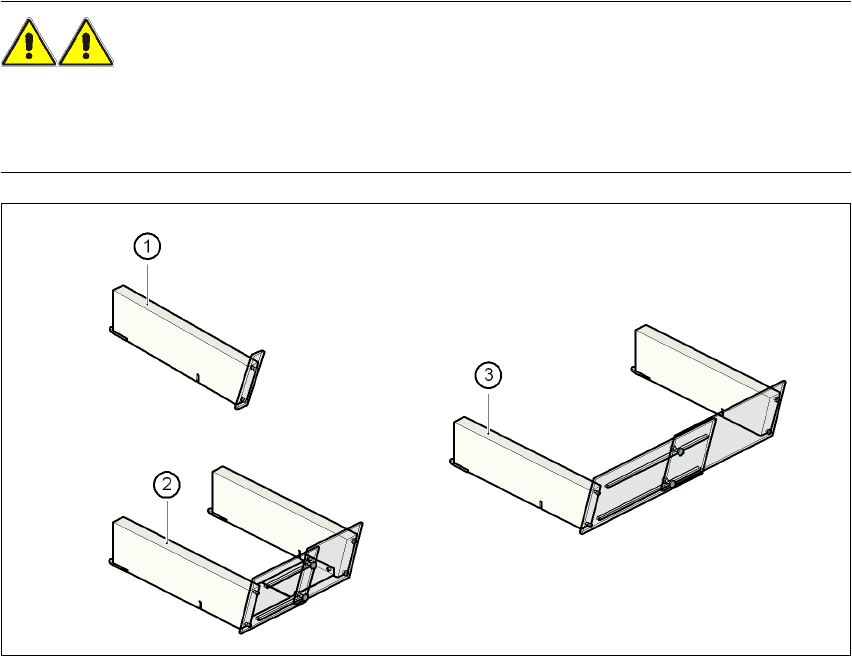

그림 2.6 - 9 컴포넌트 트롤리의 핸드 가드
2
(1) 위치 1 의 핸드 가드 품목 번호 00116961-01
(2) 위치 6~10 의 핸드 가드 품목 번호 00116962-01
(3) 위치 11~20 의 핸드 가드 품목 번호 00116963-01
2 작동상의 안전 사용자 매뉴얼 SIPLACE D3
2.7 장비의 잔류 전압 및 방전 시간 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
80
2.7 장비의 잔류 전압 및 방전 시간
비상 정지 버튼을 눌렀거나 실장 시스템이 꺼진 경우 갠트리 축의 연결 전압 250VDC 와 스타 축
의 연결 전압 145VDC 가 매우 짧은 시간 안에 안전한 잔류 전압으로 줄어듭니다 .
경고 2
장비에는 3 x 200 VAC, 3 x 208 VAC, 3 x 230 VAC, 3 x 380 VAC, 3 x 400 VAC 또는
3 x 415 VAC ± 5 %, 50/60 Hz 의 메인 전압이 공급됩니다 . 이는 시스템의 메인 전원이 꺼져있
는 동안에도 치명적인 전압이 흐를 수 있는 부품이 있다는 것을 의미합니다 . 따라서 장비를 올바
르지 않은 방법으로 취급하면 사망이나 심각한 부상 또는 장비의 심각한 손상이 발생할 수 있습
니다 .
→ 해당 사고 예방법과 DIN 규정 ( 특히 DIN EN 60 204, 파트 1) 을 항상 준수하십시오 .
→ 전원 공급기와 축 장치 위에 있는 가드는 교육을 받고 적절한 자격을 갖춘 직원만 열 수 있도
록 해야 합니다 .
2

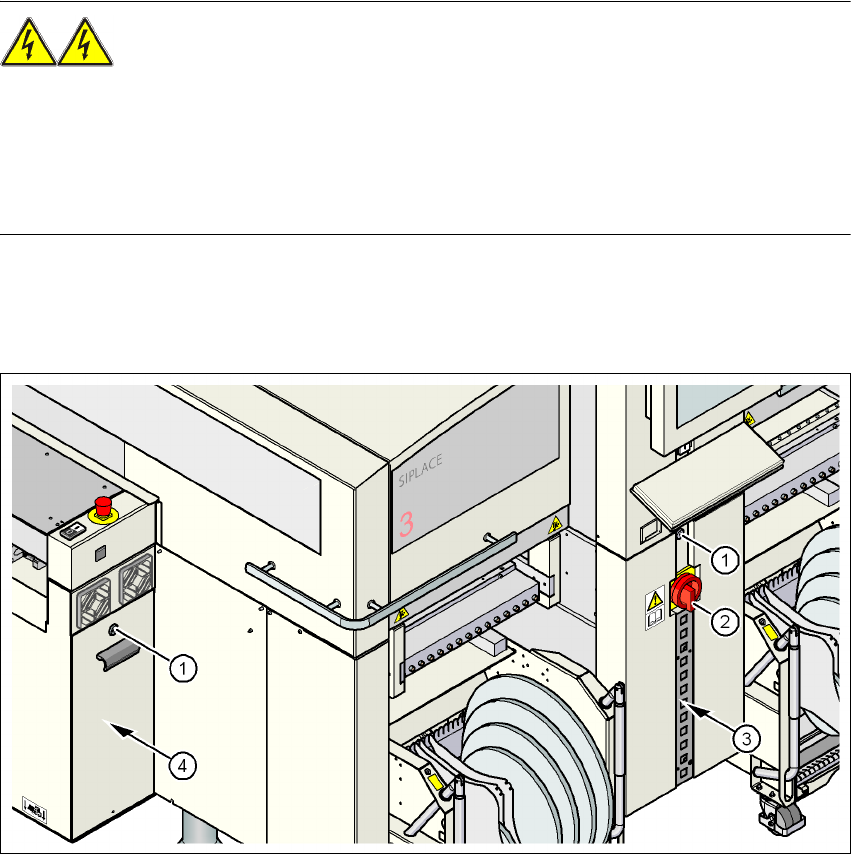

그림 2.7 - 1 전원 공급기
(1) 덮개에 볼트로 결합되어 있는 자물쇠
(2) 메인 전원 스위치
(3) 덮개 뒤쪽의 전원 공급기
(4) 축 장치
