2 작동상의 안전 사용자 매뉴얼 SIPLACE D3 2.9 메인 전원 스위치를 끈 후 장비의 에너지 상태 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 84 2. 9 메인 전원 스위치를 끈 후 장비의 에너지 상태 2 그림 2.9 - 1 실장기 전원 공급기의 위치 2 경고 장비에는 3 x 200 VAC, 3 x 208 VAC, 3 x 230 VAC, 3 x 380 VAC, 3 x…
사용자 매뉴얼 SIPLACE D3 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.8 압축 공기 공급 장치 비활성화 및 압력 해제
83
그림 2.8 - 1 장비에서 압축 공기 장치
(1) 정지 밸브
(2) 장비의 컴포넌트 공급 압력 확인을 위한 압력계
정상 압력 : 0.48 ± 0.025 MPa, 4.8 ± 0.25 bar ( 표시 범위 0 - 0.6 MPa, 0 - 6 bar)
(3) 갠트리 분배기 공급 압력 확인을 위한 압력계
정상 압력 : 0.46 ± 0.01 MPa, 4.6 ± 0.1 bar ( 표시 범위 0 - 0.6 MPa, 0 - 6 bar)
(4) 벌크 케이스 피더 모듈 공급 압력 확인을 위한 압력계
정상 압력 : 0.25 ± 0.05 MPa, 2.5 ± 0.5 bar ( 표시 범위 0 - 0.6 MPa, 0 - 6 bar)
(5) 입력 압력 확인을 위한 압력계
정상 압력 : 0.5 - 1.0MPa, 5 - 10bar( 표시 범위 : 0 - 1.0MPa, 0 - 10bar)
(6) 압축 공기 필터
(7) 공압 장치 고정을 위한 육각 소켓 나사
경고
압력이 가해지고 있는 압축 공기 라인은 절대로 연결을 분리하지 마십시오 . 부상의 위험이 있습
니다 . 2
2 작동상의 안전 사용자 매뉴얼 SIPLACE D3
2.9 메인 전원 스위치를 끈 후 장비의 에너지 상태 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
84
2.9 메인 전원 스위치를 끈 후 장비의 에너지 상태
2

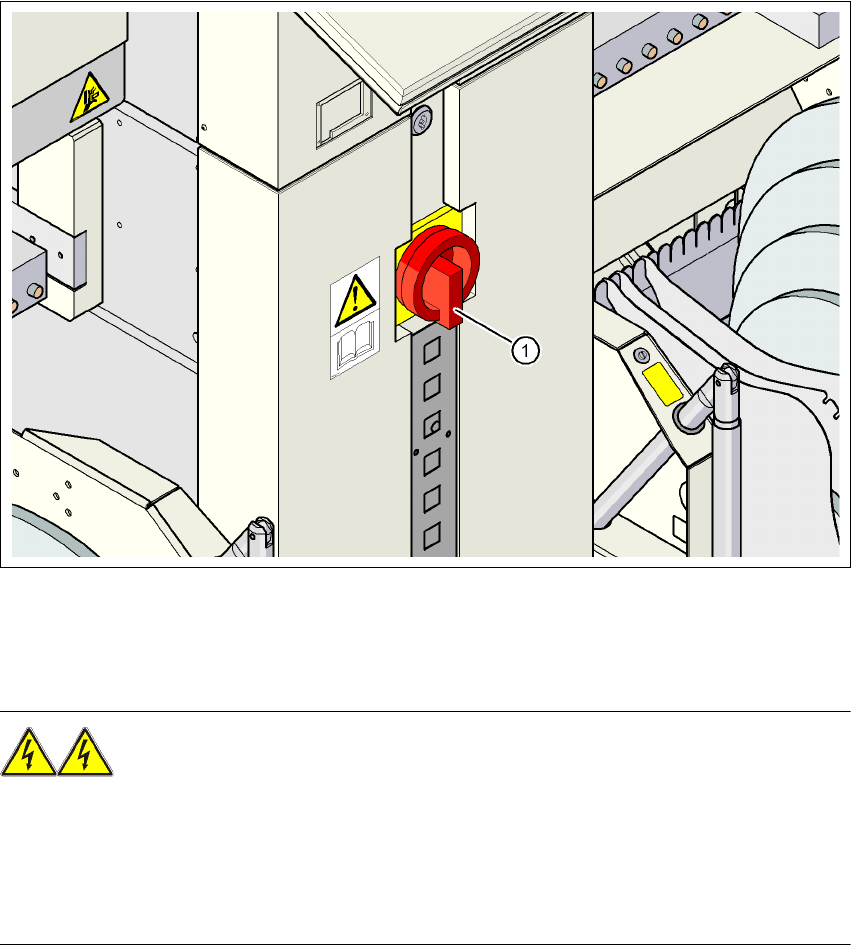

그림 2.9 - 1 실장기 전원 공급기의 위치
2
경고
장비에는 3 x 200 VAC, 3 x 208 VAC, 3 x 230 VAC, 3 x 380 VAC, 3 x 400 VAC 또는
3 x 415 VAC ± 5 %, 50/60 Hz 메인 전원 전압이 공급됩니다 . 이는 시스템의 메인 전원이 꺼져
있는 동안에도 치명적인 전압이 흐를 수 있는 부품이 있다는 것을 의미합니다 . 따라서 장비를 올
바르지 않은 방법으로 취급하면 사망이나 심각한 부상 또는 장비의 심각한 손상이 발생할 수 있
습니다 . 2
→ 해당 사고 예방법과 DIN 규정 ( 특히 DIN EN 60 204, 파트 1) 을 항상 준수하십시오 .
→ 전원 공급기에 달려있는 가드는 교육을 받고 적절한 자격을 갖춘 직원만 열 수 있도록 해야
합니다 .
(1) 메인 전원 스위치
사용자 매뉴얼 SIPLACE D3 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.9 메인 전원 스위치를 끈 후 장비의 에너지 상태
85
2.9.1 메인 전원 스위치를 꺼도 계속 연결되어 있는 실장 시스템
경고
다음과 같은 부품에는 메인 전원 스위치를 꺼도 치명적일 수 있는 전압이 흐릅니다 .
– 메인 전원 스위치 Q1 에 있는 케이블 연결 단자 L1, L2 및 L3(87
페이지에 있는 그림 2.9 - 3
참조 )
– 서비스 소켓 X102(87
페이지에 있는 그림 2.9 - 3 참조 )
– 서비스 소켓의 자동 회로 차단기 F1(87
페이지에 있는 그림 2.9 - 3 참조 )
– Z1 라인 필터 (88
페이지에 있는 그림 2.9 - 4 참조 )
– 퓨즈 F21, F22 및 F23 이 있는 L20 방전 리액터 (88
페이지에 있는 그림 2.9 - 4 참조 )
– 전원 공급기 케이블 연결용 단자 블록 X100(88
페이지에 있는 그림 2.9 - 4 참조 )
– 메인 전원 스위치가 꺼져있는 동안에도 치명적인 전류가 흐를 수 있는 와이어의 색상은 모두
갈색입니다 .
– 축 장치
