2 작동상의 안전 사용자 매뉴얼 SIPLACE D3 2.9 메인 전원 스위치를 끈 후 장비의 에너지 상태 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 86 2 그림 2.9 - 2 컴퓨터 장치의 위치 (1) 컴퓨터 장치 ( 윗부분 ) (2) 전원 공급기 ± 12 VDC/ ± 15 VDC (3) 전원 공급기 + 5 VDC/+ 52 VDC (4) 전원 공급기 + 3.3 VDC (T…
사용자 매뉴얼 SIPLACE D3 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.9 메인 전원 스위치를 끈 후 장비의 에너지 상태
85
2.9.1 메인 전원 스위치를 꺼도 계속 연결되어 있는 실장 시스템
경고
다음과 같은 부품에는 메인 전원 스위치를 꺼도 치명적일 수 있는 전압이 흐릅니다 .
– 메인 전원 스위치 Q1 에 있는 케이블 연결 단자 L1, L2 및 L3(87
페이지에 있는 그림 2.9 - 3
참조 )
– 서비스 소켓 X102(87
페이지에 있는 그림 2.9 - 3 참조 )
– 서비스 소켓의 자동 회로 차단기 F1(87
페이지에 있는 그림 2.9 - 3 참조 )
– Z1 라인 필터 (88
페이지에 있는 그림 2.9 - 4 참조 )
– 퓨즈 F21, F22 및 F23 이 있는 L20 방전 리액터 (88
페이지에 있는 그림 2.9 - 4 참조 )
– 전원 공급기 케이블 연결용 단자 블록 X100(88
페이지에 있는 그림 2.9 - 4 참조 )
– 메인 전원 스위치가 꺼져있는 동안에도 치명적인 전류가 흐를 수 있는 와이어의 색상은 모두
갈색입니다 .
– 축 장치
2 작동상의 안전 사용자 매뉴얼 SIPLACE D3
2.9 메인 전원 스위치를 끈 후 장비의 에너지 상태 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
86
2

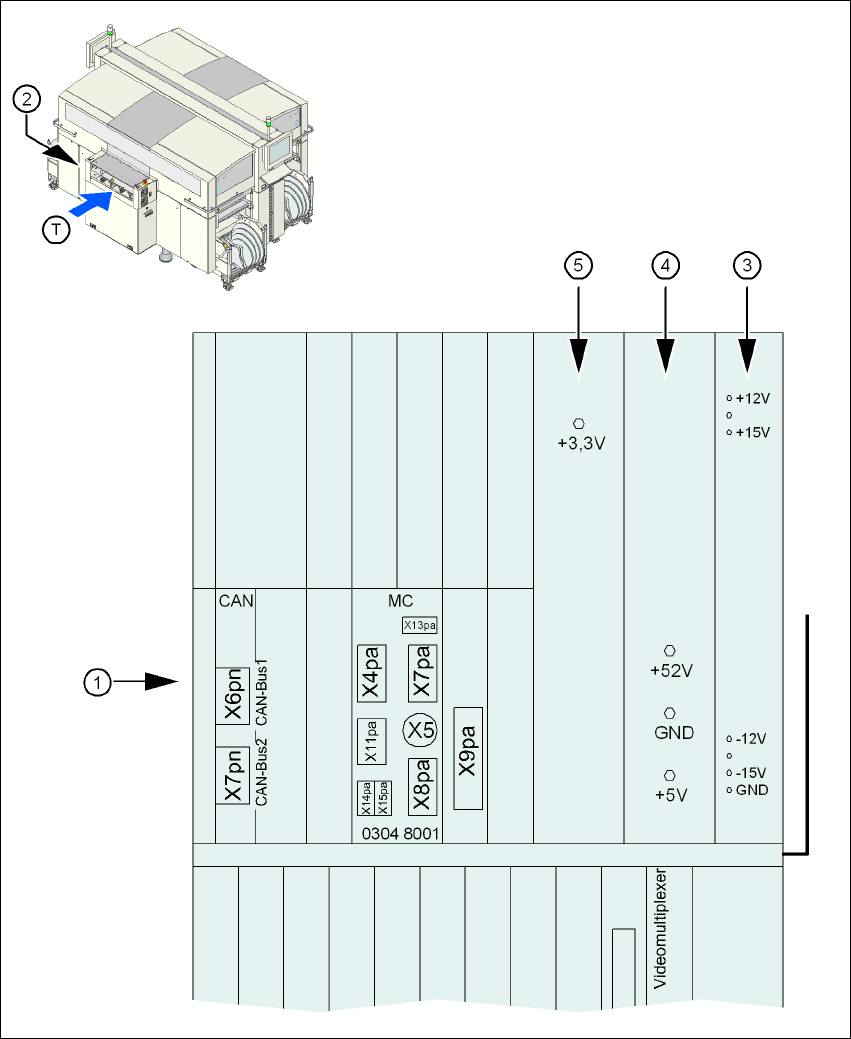

그림 2.9 - 2 컴퓨터 장치의 위치
(1) 컴퓨터 장치 ( 윗부분 )
(2) 전원 공급기 ± 12 VDC/± 15 VDC
(3) 전원 공급기 + 5 VDC/+ 52 VDC
(4) 전원 공급기 + 3.3 VDC
(T) PCB 이송 방향
사용자 매뉴얼 SIPLACE D3 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.9 메인 전원 스위치를 끈 후 장비의 에너지 상태
87
2

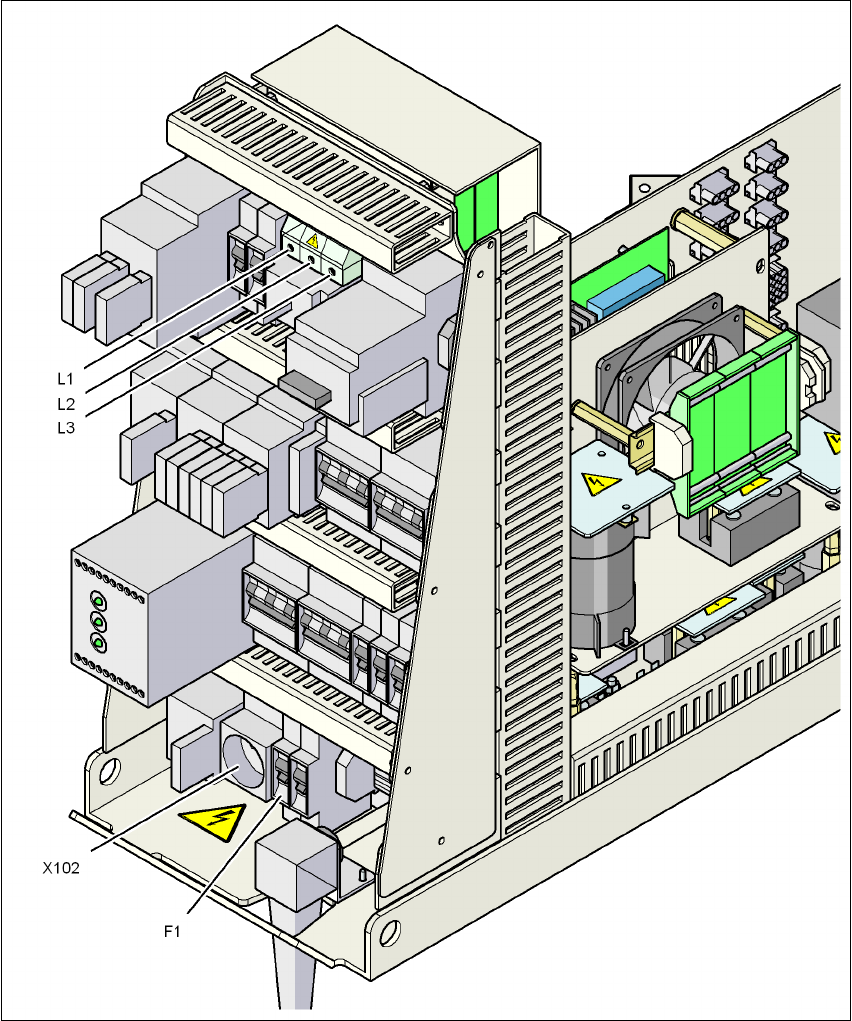

그림 2.9 - 3 전원 공급기 , 전면 모습
Q1 메인 전원 스위치
X102 서비스 소켓
F1 서비스 소켓용 퓨즈
