Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit Ausgabe 08/2011 DE 2.11 Energiezustand nac h Ausschalten des Hauptschalters 105 2.1 1.1.1 Haupt schalter ausgesc haltet - Automat am Netz angeklemm t W ARNUNG T rot…
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.11 Energiezustand nach Ausschalten des Hauptschalters Ausgabe 08/2011 DE
104
2
Abb. 2.11 - 3 Lage des Computereinschubs
(1) Computereinschub (oberer Teil)
(2) Lage des Computereinschubs
(3) Stromversorgungseinschub ± 12 V-/± 15 V-
(4) Stromversorgungseinschub + 5 V-/+ 52 V-
(5) Stromversorgungseinschub + 3,3 V-
(T) Leiterplatten-Transportrichtung
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ausgabe 08/2011 DE 2.11 Energiezustand nach Ausschalten des Hauptschalters
105
2.11.1.1 Hauptschalter ausgeschaltet - Automat am Netz angeklemmt
WARNUNG
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefährliche
Spannungen:
– Kabelanschlussklemmen L1, L2 und L3 des Hauptschalters Q1 (siehe Abb. 2.11 - 4
)
– Servicesteckdose X102 (siehe Abb. 2.11 - 4
)
– Sicherungsautomat F1 für die Servicesteckdose (siehe Abb. 2.11 - 4
)
– Netzfilter Z1 (siehe Abb. 2.11 - 5
)
– Entladedrossel L20 mit Sicherungen F21, F22 und F23 (siehe Abb. 2.11 - 5
)
– Klemmenfeld X100 zum Anschluss des Netzversorgungskabels (siehe Abb. 2.11 - 5
)
– Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom führen, ist
braun.
– Achseinschub
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.11 Energiezustand nach Ausschalten des Hauptschalters Ausgabe 08/2011 DE
106
2

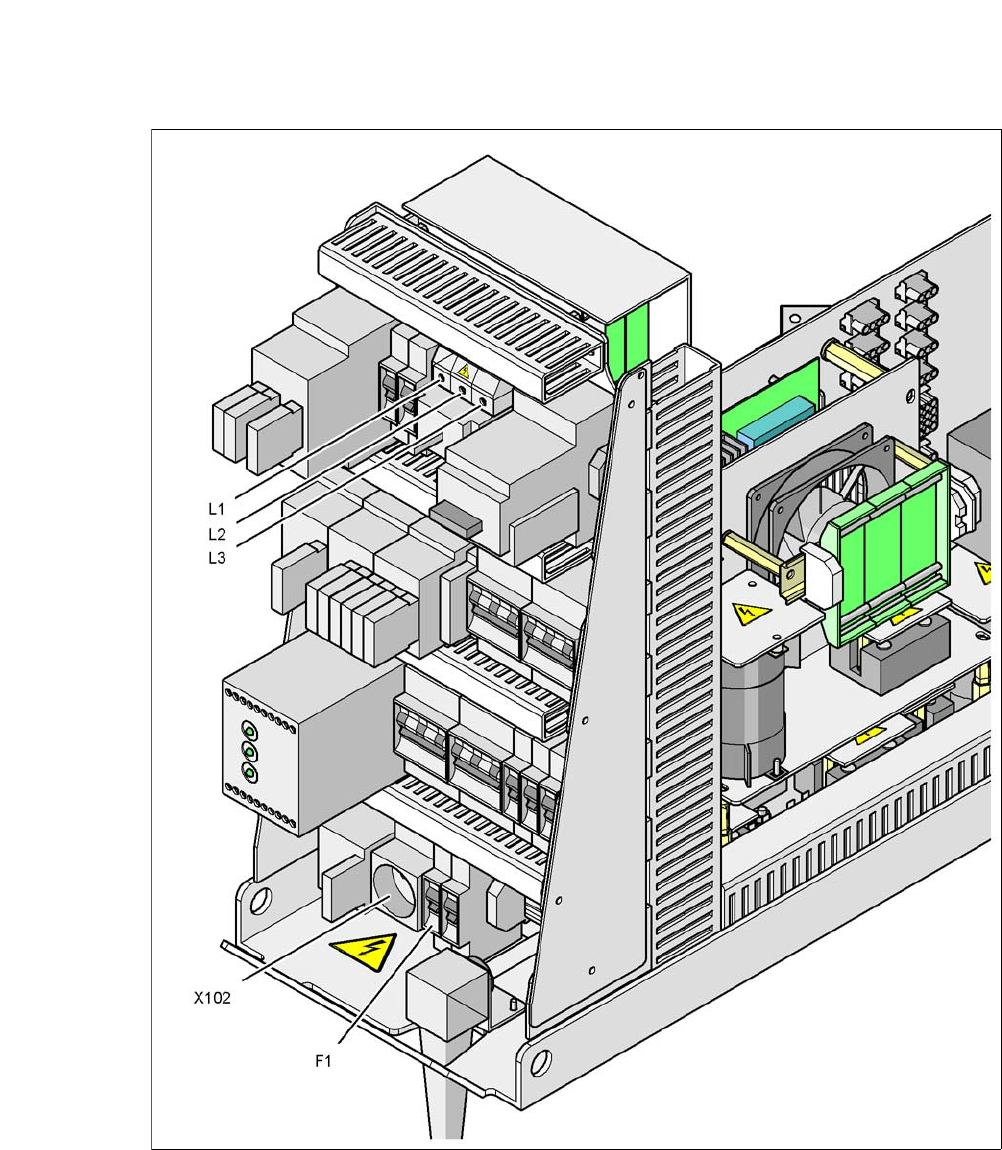

Abb. 2.11 - 4 Stromversorgungseinschub, Frontansicht
Q1 Hauptschalter
X102 Servicesteckdose
F1 Sicherung für Servicesteckdose
