2.12.2 Beschreibung
Halten Sie sich immer an die nachstehend beschriebene Vorgehensweise, wenn Sie die Energie
im Automaten freischalten, regeln oder freisetzen wollen.
Unterrichten Sie darüber alle betroffenen Mitarbeiter.
Schalten Sie den Automaten bzw. alle Zusatzgeräte ab. Führen Sie dazu die normalen Ab-
schaltverfahren durch:
– Drücken Sie den STOPP-Taster.
– Fahren Sie den Steuerrechner herunter.
– Schalten Sie den Automaten am Hauptschalter aus.
Trennen Sie den Automaten von all seinen Energiequellen:
– Unterbrechen Sie die Druckluftzuführung.
– Unterbrechen Sie die Netzversorgung.
Verriegeln Sie die Anlagen inkl. SWS.
– Bringen Sie überall dort ein Schloss an, wo dies möglich ist, beispielsweise am Motor-
schutzschalter.
Betriebsanleitung SIPLACE CA-Serie 2 Betriebssicherheit
Ausgabe 08/2011 DE 2.12 Verriegeln des Automaten und Anbringen von Warnschildern
111
2

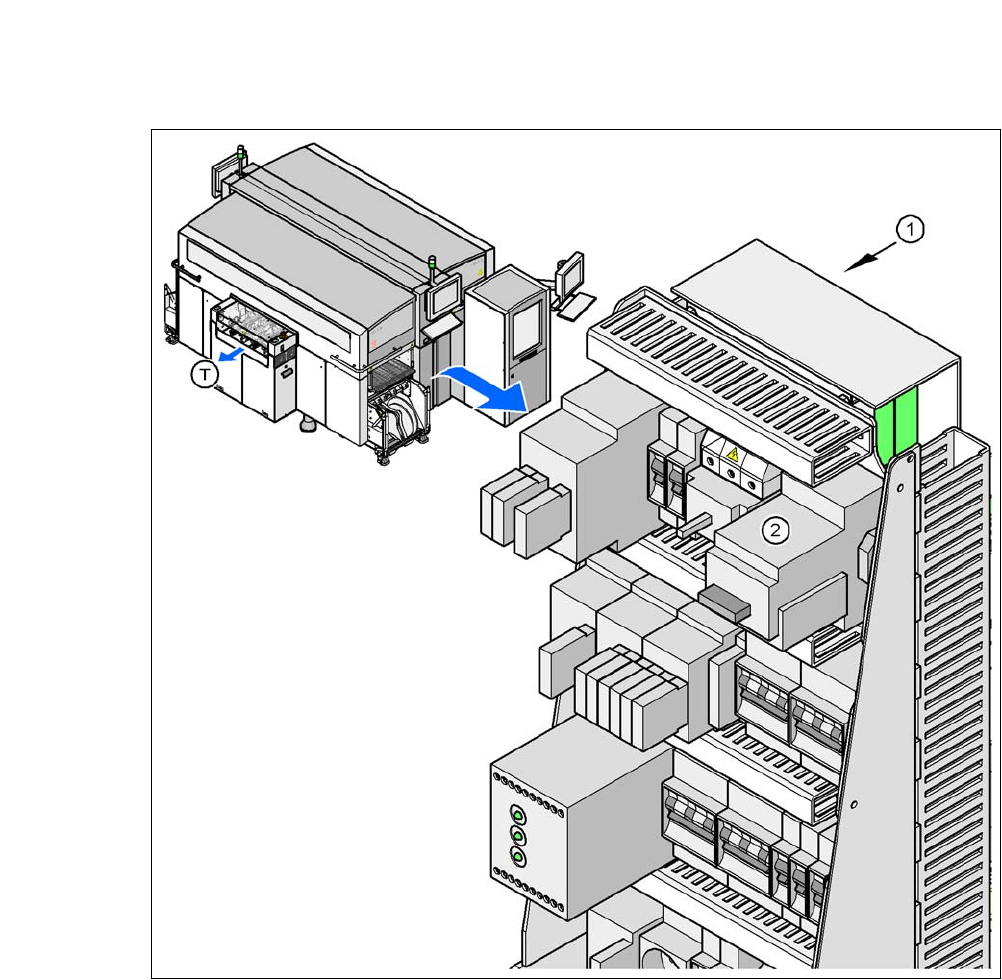

Abb. 2.12 - 1 Lage des Motorschutzschalters
2
(1) Stromversorgung
(2) Motorschutzschalter
(T) Leiterplatten-Transportrichtung
2 Betriebssicherheit Betriebsanleitung SIPLACE CA-Serie
2.12 Verriegeln des Automaten und Anbringen von Warnschildern Ausgabe 08/2011 DE
112

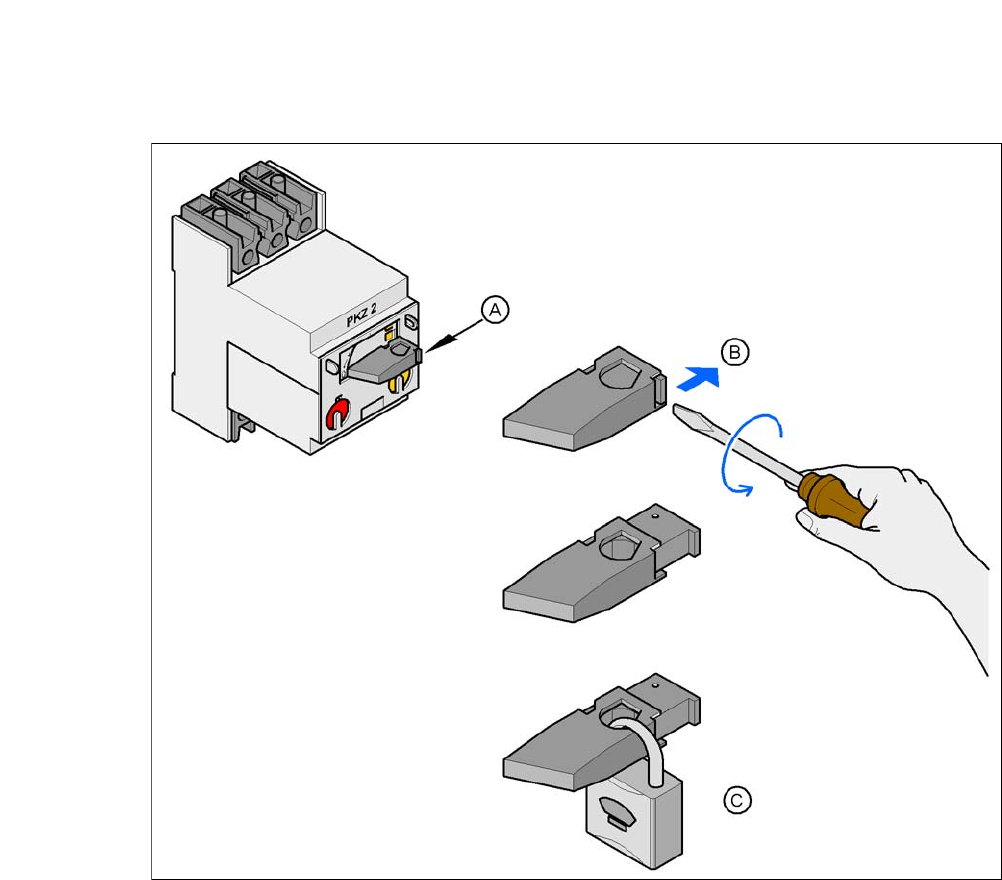

Abb. 2.12 - 2 Motorschutzschalter verriegeln
2
– Alternativ: Anbringen von Warnschildern
Ist es möglich, die Maschine mit einem Schloss zu verriegeln, so muss dies durchgeführt wer-
den. Es gibt allerdings Situationen, bei denen zum Freischalten der Energie kein Schloss an-
gebracht werden kann. In diesen Fällen müssen Warnschilder an den freigeschalteten
Maschinen angebracht werden, um die Mitarbeiter davon zu unterrichten, dass die Maschine
zu Servicezwecken freigeschaltet worden ist. Das Schild muss sicher befestigt werden, es
muss von allen Seiten einsehbar sein und darf nur von demjenigen entfernt werden, der es
angebracht hat. 2
(A) Schalthebel gegen den Uhrzeigersinn drehen.
(B) Mit dem Schraubendreher Arretierlasche aus dem Schalthebel herausdrücken.
(C) Schalthebel mit Schloss sichern.
