3 Technische Daten Betriebsanleitung SIPLACE CA-Ser ie 3.4 Abmessungen und Gewicht der SIPLACE CA Ausgabe 08/2011 DE 128 3 Abb. 3.4 - 5 Abmessungen des CA3-Automaten mit zwei SWS in Millimeter (T) Leiter plattentran spor…
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ausgabe 08/2011 DE 3.4 Abmessungen und Gewicht der SIPLACE CA
127
3.4.2 Abmessungen des CA3-Automaten
3

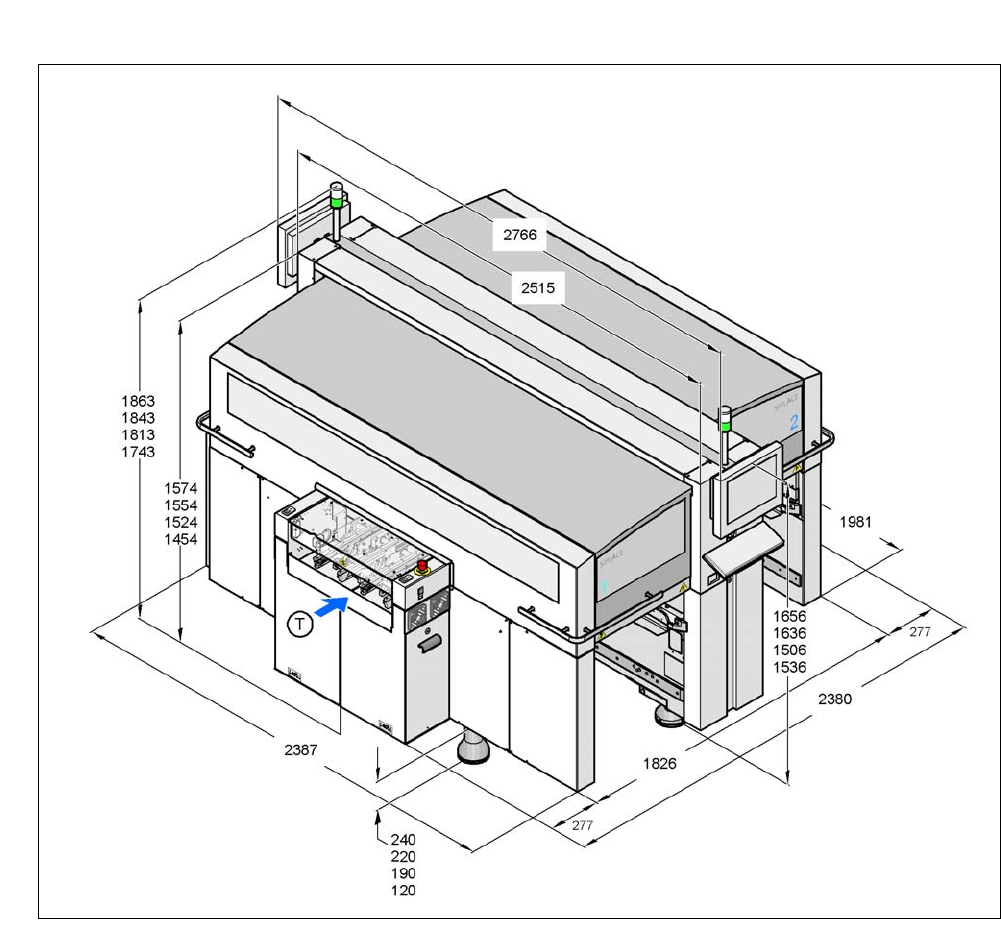

Abb. 3.4 - 4 Abmessungen des CA3-Automaten (Grundmaschine) in Millimeter
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.4 Abmessungen und Gewicht der SIPLACE CA Ausgabe 08/2011 DE
128
3

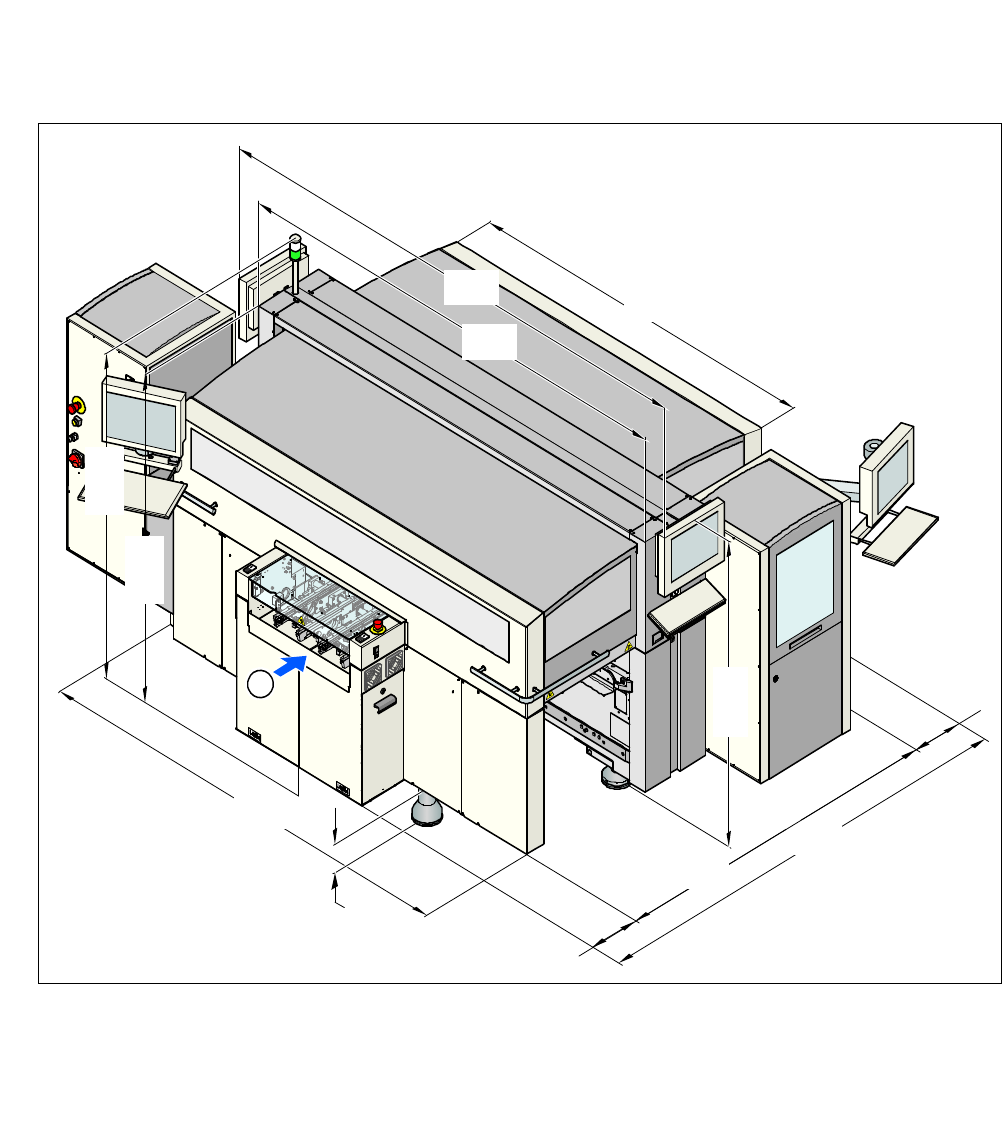

Abb. 3.4 - 5 Abmessungen des CA3-Automaten mit zwei SWS in Millimeter
(T) Leiterplattentransportrichtung
3
2387
2515
2380
277
277
2766
240
220
190
120
T
1574
1554
1524
1454
1863
1843
1813
1743
1656
1636
1506
1536
1826
1981
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ausgabe 08/2011 DE 3.4 Abmessungen und Gewicht der SIPLACE CA
129
3.4.3 Höhe der aufgeklappten Schutzhauben
3

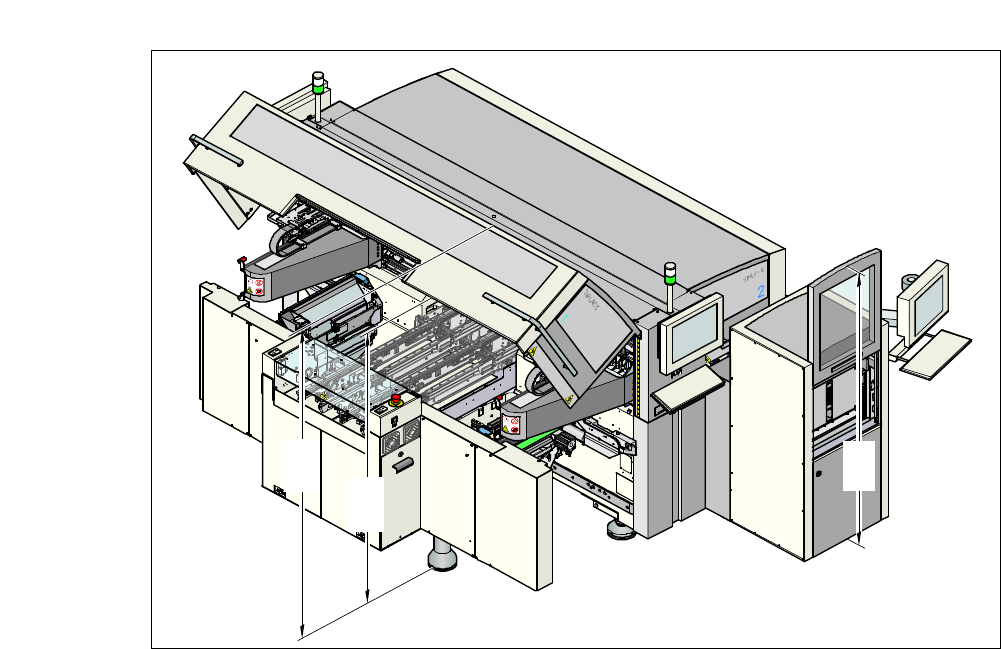

Abb. 3.4 - 6 Höhe der aufgeklappten Schutzhauben - Abmessungen in Millimeter
2110
2090
2060
1990
1840
1820
1790
1720
1960
1940
1910
1840
