Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten Ausgabe 08/2011 DE 3.4 Abmessungen und Gewicht der SIPLACE CA 137 3.4.7 Rangierabst and des BE-W agens am CA3-Automaten 3 3 Abb. 3.4 - 12 Rangierabstand des BE-Wagens…
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.4 Abmessungen und Gewicht der SIPLACE CA Ausgabe 08/2011 DE
136
3.4.6 Rangierabstand des BE-Wagens am CA4-Automaten
3
3

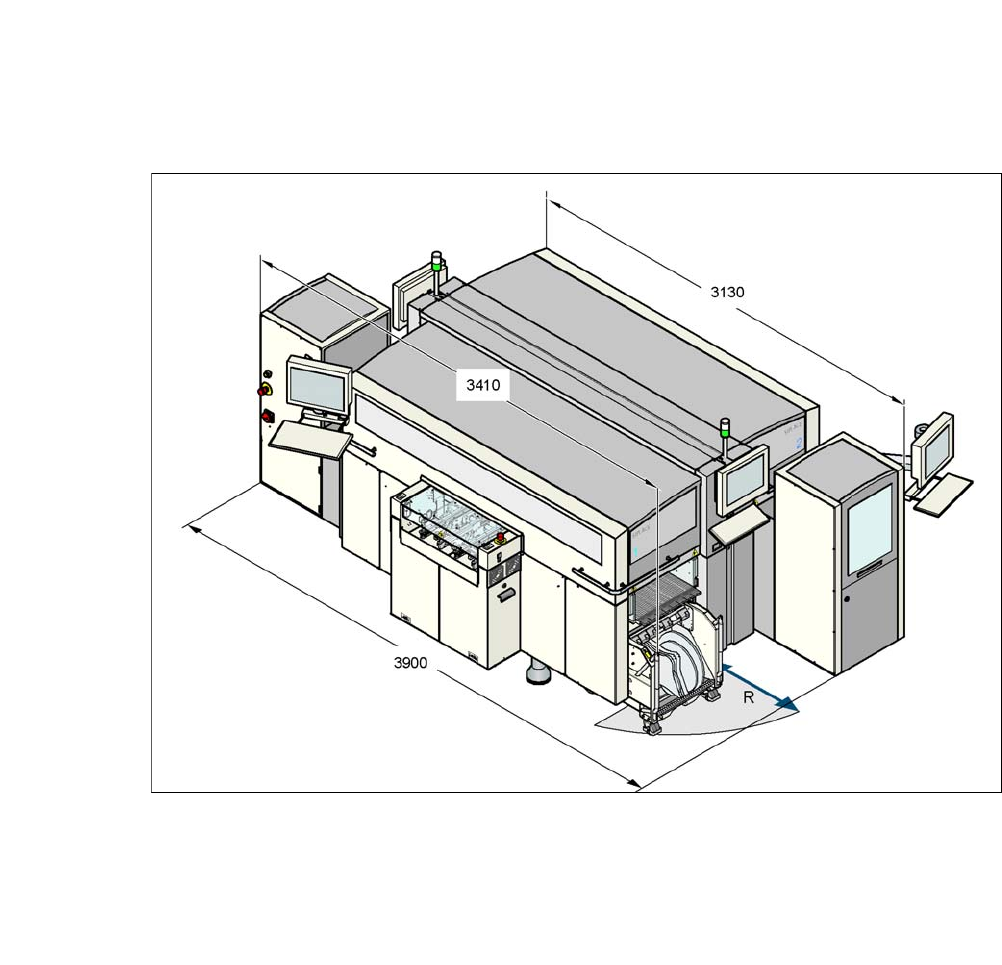

Abb. 3.4 - 11 Rangierabstand des BE-Wagens am CA4-Automaten mit SWS
Der Rangierabstand R des BE-Wagens am CA4-Automaten beträgt:
– 750 mm bei nach unten geklappten Griffen
– 1050 mm bei nach oben geklappten Griffen
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ausgabe 08/2011 DE 3.4 Abmessungen und Gewicht der SIPLACE CA
137
3.4.7 Rangierabstand des BE-Wagens am CA3-Automaten
3
3
Abb. 3.4 - 12 Rangierabstand des BE-Wagens am CA3-Automaten mit SWS
Der Rangierabstand R des BE-Wagens am CA3-Automaten beträgt
– an den Stellplätzen 1, 3 und 4
750 mm bei nach unten geklappten Griffen bzw.
1050 mm bei nach oben geklappten Griffen,
– an Stellplatz 2
600 mm bei nach unten geklappten Griffen bzw.
900 mm bei nach oben geklappten Griffen.
3
3
3765
R
3410
2995
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.4 Abmessungen und Gewicht der SIPLACE CA Ausgabe 08/2011 DE
138
3.4.8 Schwerpunkt der CA-Serien-Automaten
3
Abb. 3.4 - 13 Schwerpunkt der CA-Serien-Automaten mit SWS
3
VORSICHT 3
Vor dem Transport der CA-Maschine müssen alle BE-Tische und SWS entfernt werden.
Schwerpunktkoordinaten:
Diese Schwerpunktkoordinaten gelten für den Bestückautomaten bei einer LP-Transporthöhe
von 830 mm.
3
CA3-Automat
Ohne SWS, ohne BE-Wagen X-Koordinate 0 mm
Y-Koordinate 0 mm
Z-Koordinate 120 mm Höhe
CA4-Automat
Ohne SWS, ohne BE-Wagen X-Koordinate 0 mm
Y-Koordinate 0 mm
Z-Koordinate 120 mm Höhe
Y
Z
X
