Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten Ausgabe 08/2011 DE 3.7 SIPLACE Wafer-System (SWS) 171 Magazin-Lift 3 Abb. 3.7 - 25 Magazin-Lift (1) Magazin-Einschub mit W echselplatte für die Aufnahme von 8"- …
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.7 SIPLACE Wafer-System (SWS) Ausgabe 08/2011 DE
170
3
Abb. 3.7 - 24 Wafer-Wechsler-System
(1) Wafer-Wechsler mit Greifer
(2) Magazin-Lift
1
2
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ausgabe 08/2011 DE 3.7 SIPLACE Wafer-System (SWS)
171
Magazin-Lift
3

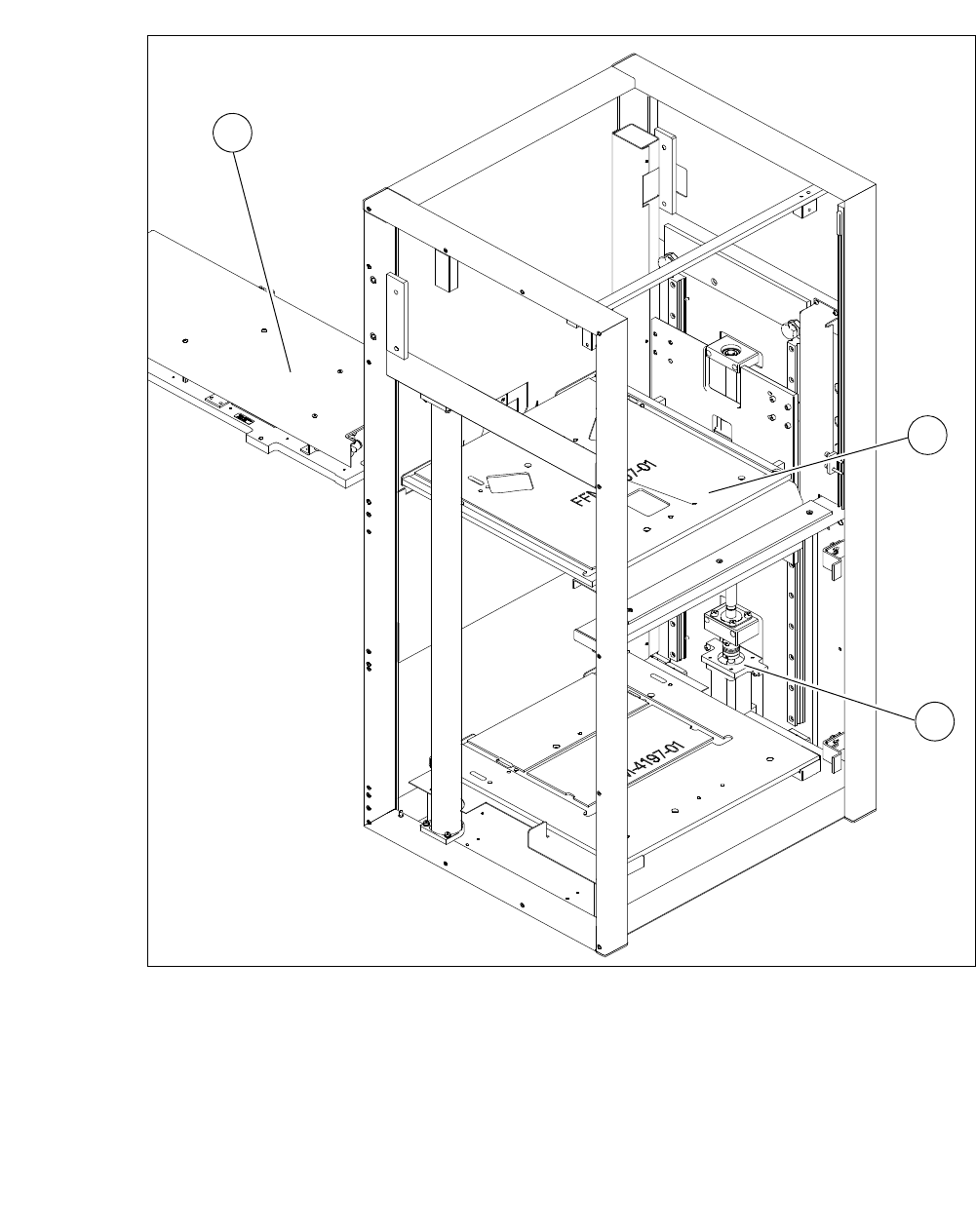

Abb. 3.7 - 25 Magazin-Lift
(1) Magazin-Einschub mit Wechselplatte für die Aufnahme von 8"- und 12 "-Magazin-Kassetten
(2) Motor
(3) Wafer-Wechsler mit Abdeckung
3
Wafer-Wechsler
Je nach Stellplatz (2 und 4 oder 1 und 3) gibt es zwei verschiedene Versionen des Wafer-
Wechslers.
2
3
1
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.7 SIPLACE Wafer-System (SWS) Ausgabe 08/2011 DE
172
3
Abb. 3.7 - 26 Hauptbaugruppen des Greifers (Stellplatz 2,4)
3
(1) Greifer (2) Zahnriemenachse
(3) Einbauplatz für Barcodescanner (optional) (4) Platine AD-MOT unter der Abdeckung
(5) Motor mit Kupplung
1
4
5
3
2
