3 Technische Daten Betriebsanleitung SIPLACE CA-Ser ie 3.7 SIPLACE Wafer-System (SWS) Ausgabe 08/2011 DE 174 3.7.7 Optionale Komponenten 3.7.7.1 Linear-Dipping-Unit (LDU) 3 Abb. 3.7 - 28 Linear-Dipping-Unit (LDU) Die Lin…
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ausgabe 08/2011 DE 3.7 SIPLACE Wafer-System (SWS)
173
3

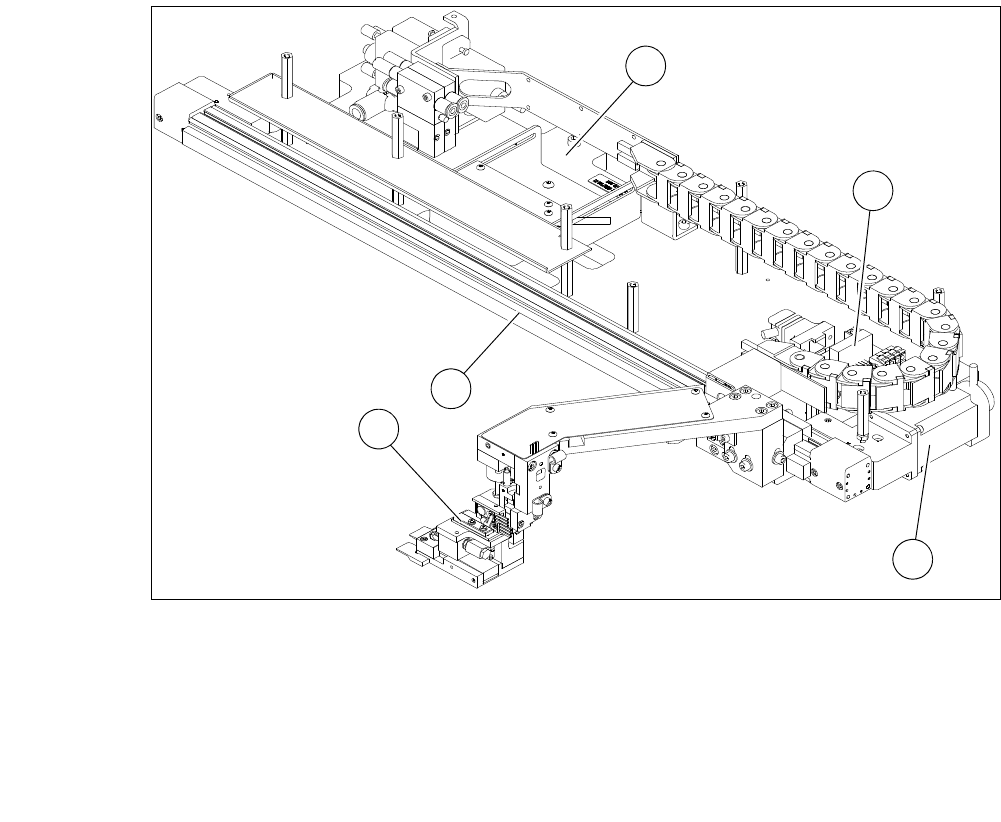

Abb. 3.7 - 27 Hauptbaugruppen des Greifers (Stellplatz 1,3)
3
(1) Greifer (2) Zahnriemenachse
(3) Einbauplatz für Barcodescanner (optional) (4) Platine AD-MOT
(5) Motor mit Kupplung
1
2
4
5
3
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.7 SIPLACE Wafer-System (SWS) Ausgabe 08/2011 DE
174
3.7.7 Optionale Komponenten
3.7.7.1 Linear-Dipping-Unit (LDU)
3

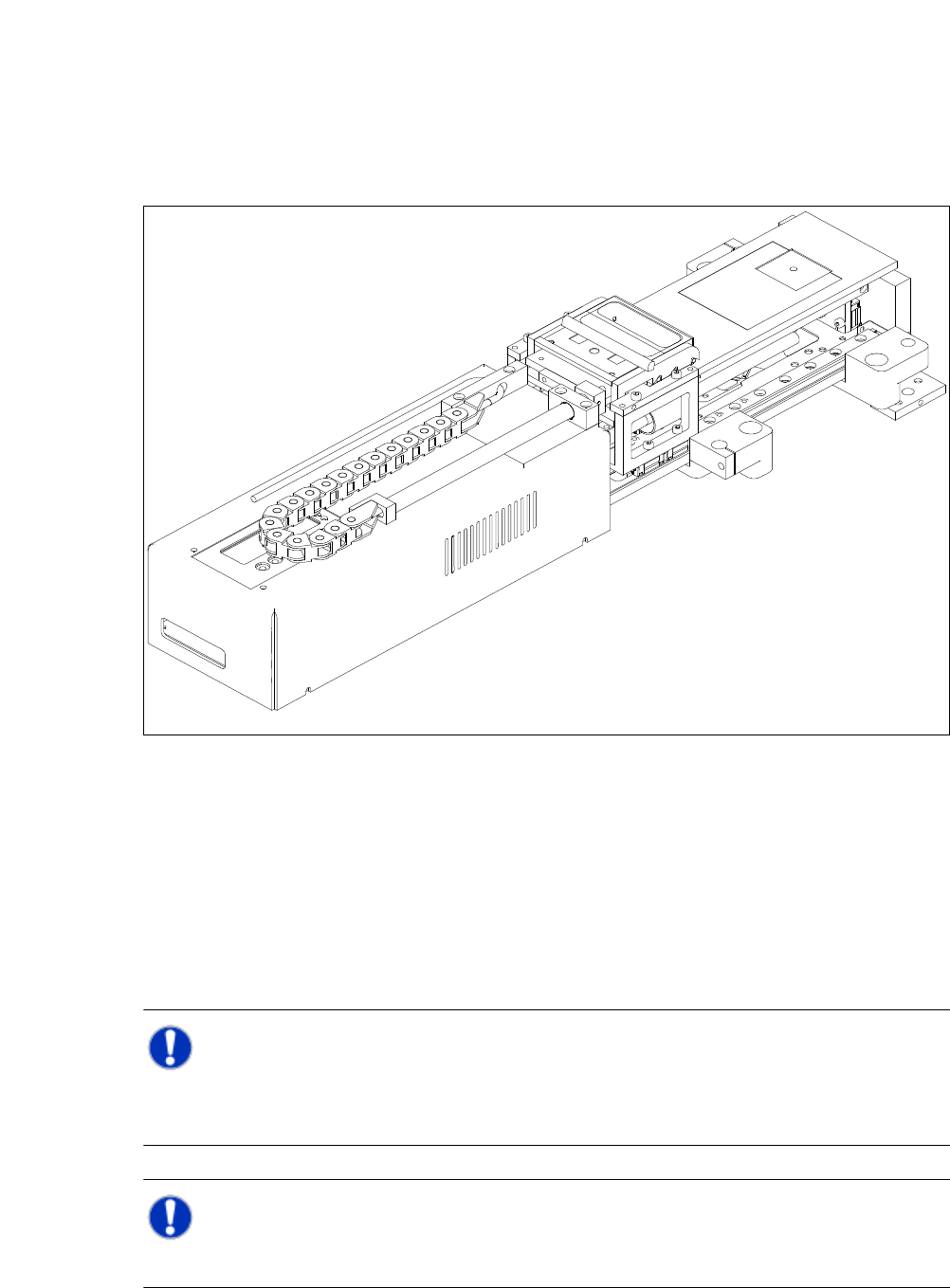

Abb. 3.7 - 28 Linear-Dipping-Unit (LDU)
Die Linear-Dipping-Unit (LDU, Lineare Dipping-Einheit) wird oft benötigt, um während des Flip-
Chip-Prozesses Flussmittel auf das Die aufzubringen. Dies ist notwendig, um den Reflow-Pro-
zess sicherzustellen.
Die LDU ist in der Lage, hochpräzise Schichten von Flussmitteln aufzutragen. Das Flussmittel
wird in einer sog. Kavität bereitgestellt. Die Tiefe der Kavität bestimmt die Dicke der Flussmittel-
schicht.
HINWEIS 3
Die LDU ist grundsätzlich für alle Arten von geeigneten Flip-Chip-Flussmitteln bereitzustellen.
Epoxid und Lötmittelpasten können nur nach firmeninternen Tests verwendet werden!
HINWEIS 3
Die LDU kann nicht zusammen mit der Die-Attach-Unit verwendet werden.
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ausgabe 08/2011 DE 3.7 SIPLACE Wafer-System (SWS)
175
3.7.7.2 Die-Attach-Unit
3

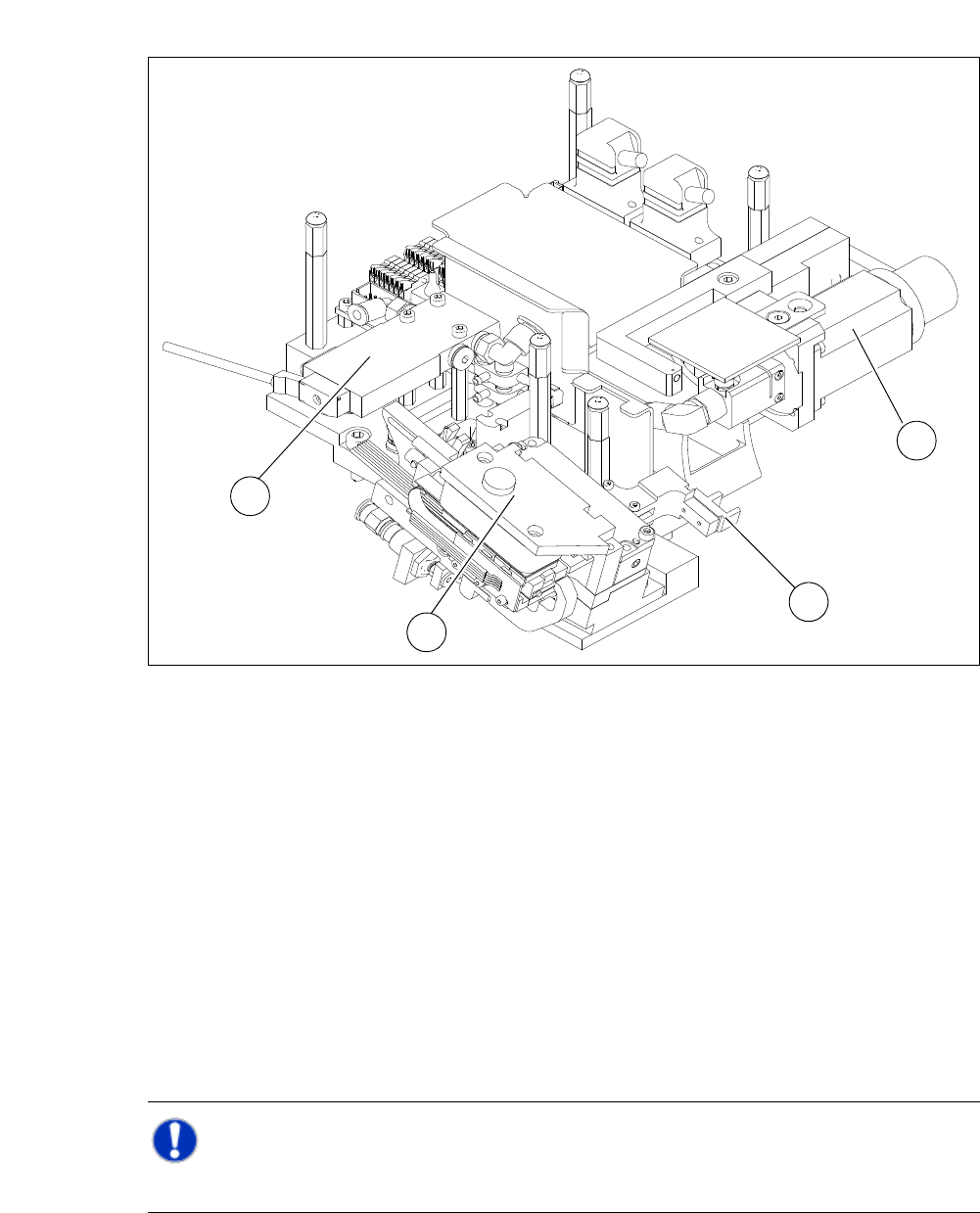

Abb. 3.7 - 29 Die-Attach-Unit
(1) Antriebsmotor für die Drehbewegung der Die-Attach-Unit
(2) Mitnehmer
(3) Motor Transfer X-Achse
(4) Magnetventil
Die Die-Attach-Unit wird für den Die-Attach-Modus benötigt.
Die Flip-Unit übergibt das Die an die Die-Attach-Unit. Dort wird das Die entsprechend gedreht und
zur Abholung bereitgestellt. Das Die wird also in der selben Oben-Unten-Orientierung wie auf dem
Wafer dem Bestückkopf zur Verfügung gestellt und somit auch bestückt.
Im Die-Attach-Modus arbeitet nur eine Pipette der Flip-Unit. Die Flip-Unit nimmt das nächste Die
auf, während das aktuelle Die vom Bestückkopf an der Die-Attach-Unit abgeholt wird.
HINWEIS 3
Die Die-Attach-Unit kann nicht zusammen mit der LDU verwendet werden.
1
2
3
4
