Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ausgabe 08/2011 DE 3.7 SIPLACE Wafer-System (SWS)
177
3

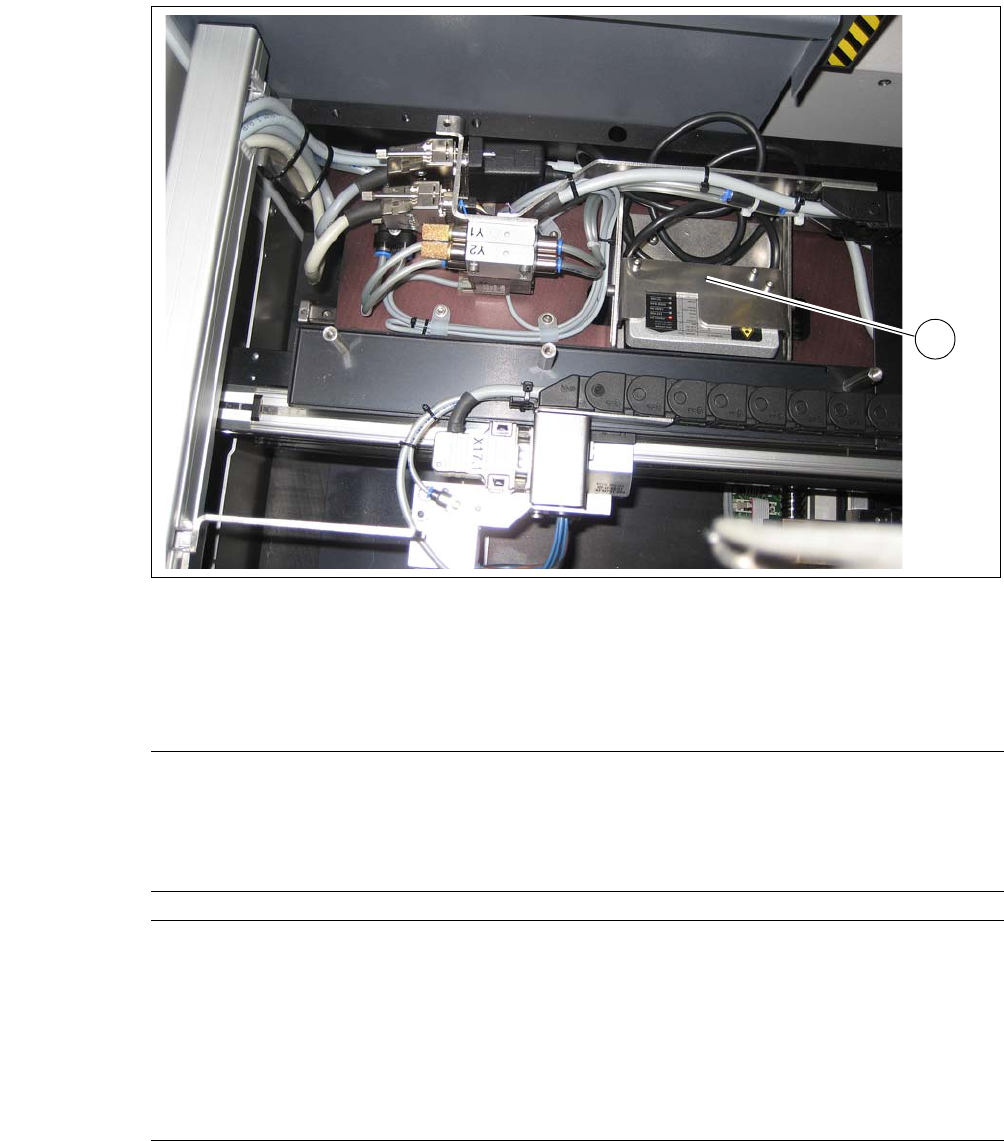

Abb. 3.7 - 30 Barcodescanner - Installationsbeispiel im Wafer-Wechsler
(1) Barcodescanner
3.7.8 Technische Daten
1
Leiterplattengröße
Länge 50 mm bis 610 mm
Breite 50 mm bis 508 mm
Dicke 0,3 mm bis 4,5 mm
Wölbung max. 0,5 mm
Leiterplattentypen PCB, FR4, BGA, Boat, Leadframe
SIPLACE Wafer-System
Bestückverfahren Flip-Chip, Die-Attach
Die-Größe 0,8 mm x 0,8mm bis zu bis 12 x12 mm
(größere Dies auf Anfrage)
Die-Dicke 0,05 mm bis 4 mm
Wafer-Größe bis zu 12"
Frame-Größe bis zu 15"
Wafer-Kassette max. 25 slots
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.8 Bestückköpfe Ausgabe 08/2011 DE
178
3.8 Bestückköpfe
HINWEIS 3
Ein Twin-Head ist nur in einem Bestückbereich ohne SWS verwendbar.
HINWEIS 3
Die C&PCA-Köpfe unterscheiden sich von den herkömmlichen C&P-Köpfen vor allem durch eine
erhöhte Genauigkeit. Diese wird durch ein Selektionsverfahren erreicht.
3.8.1 Bestückkopfkonfiguration am CA4-Bestückautomaten
3

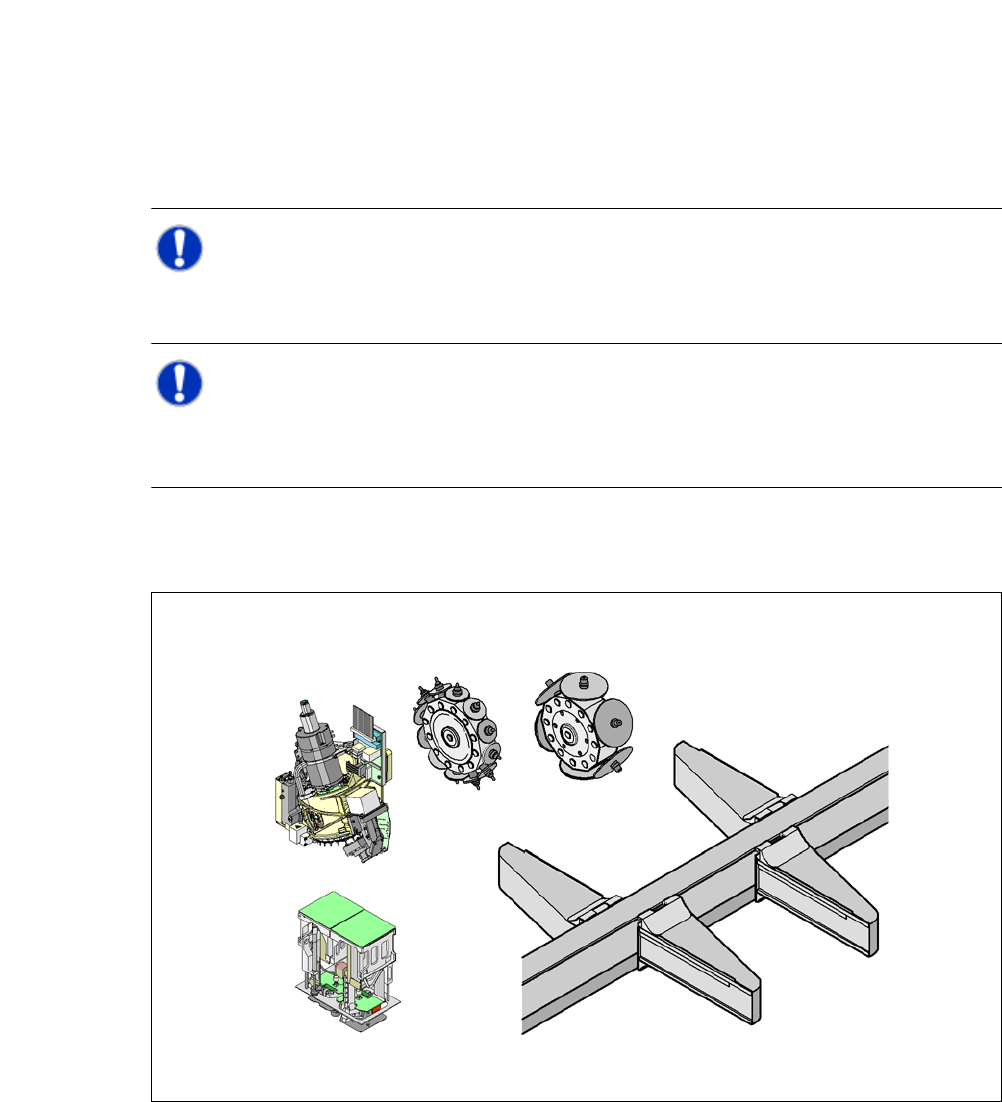

Abb. 3.8 - 1 Bestückkopfkonfiguration - SIPLACE CA4
C&P12CA
C&P6CA
Bestückbereich 2
P1
P2
P3
P4
C&P20CA/C&P12CA/
C&P6CA/TH
C&P20CA/C&P12CA/
C&P6CA/TH
C&P20CA/C&P12CA/
C&P6/TH
C&P20CA/C&P12CA/
C&P6CA/TH
C&P20CA
Bestückbereich 1
TH
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ausgabe 08/2011 DE 3.8 Bestückköpfe
179
Mögliche Bestückkopfkonfigurationen 3
3
a) Ein TwinHead ist nur in einem Bestückbereich ohne SWS möglich.
b) C&P6CA mit SWS auf Anfrage
Bestückbereich 1 Bestückbereich 2
Portal 1 Portal 4 Portal 2 Portal 3
C&P20CA C&P20CA C&P20CA C&P20CA
C&P20CA C&P20CA C&P12 C&P12
C&P20CA C&P20CA C&P12 C&P6
C&P20CA C&P20CA C&P12 TH
a
C&P20CA C&P20CA C&P6 C&P6
C&P20CA C&P20CA C&P6 TH
a
C&P20CA C&P20CA TH
a
TH
a
C&P12 C&P12 C&P12 C&P12
C&P12 C&P12 C&P12 C&P6
C&P12 C&P12 C&P12 TH
a
C&P12 C&P12 C&P6 C&P6
C&P12 C&P12 C&P6 TH
a
C&P12 C&P12 TH
a
TH
a
C&P12 C&P6 C&P12 C&P6
C&P12 C&P6 C&P12 TH
a
C&P12 C&P6 C&P6 C&P6
C&P12 C&P6 C&P6 TH
a
C&P12 C&P6 TH
a
TH
a
C&P12 TH
a
C&P12 TH
a
C&P12 TH
a
C&P6 TH
a
C&P12 TH
a
TH
a
TH
a
C&P6 C&P6 C&P6 C&P6
C&P6 C&P6 C&P6 TH
a
C&P6 C&P6 TH
a
TH
a
C&P6 TH
a
C&P6 TH
a
C&P6 TH
a
TH
a
TH
a
TH
a
TH
a
TH
a
TH
a
