Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten Ausgabe 08/2011 DE 3.8 Bestückköpfe 181 3.8.3 20-Segment-Collect&Place-CA-Kop f 3 Abb. 3.8 - 3 20-Segment-Collect&Plac e-CA-Kopf - Funktionsgruppen T eil 1 (1…
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.8 Bestückköpfe Ausgabe 08/2011 DE
180
3.8.2 Bestückkopfkonfiguration am CA3-Bestückautomaten
3
3

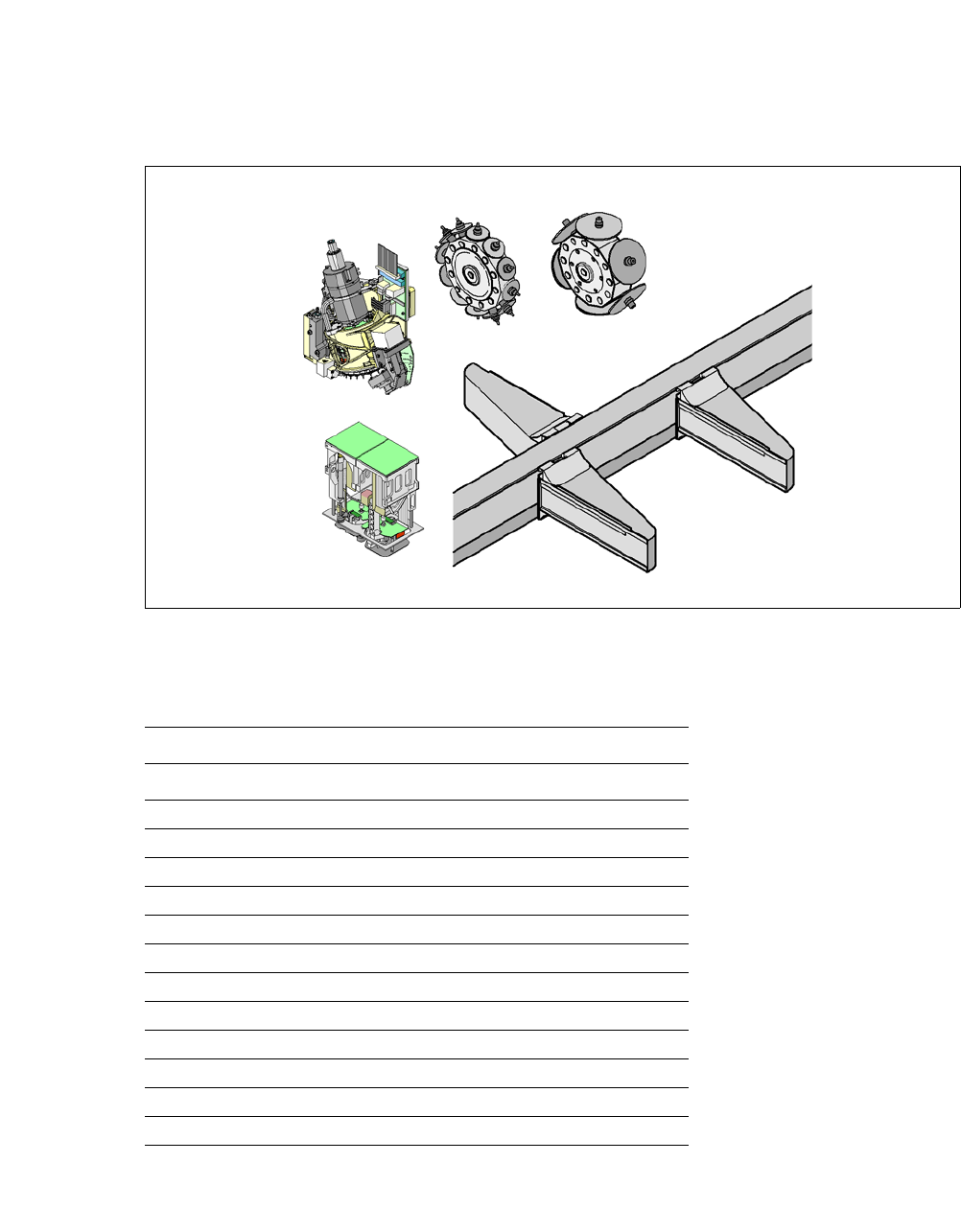

Abb. 3.8 - 2 Bestückkopfkonfiguration - SIPLACE CA3
Mögliche Bestückkopfkonfigurationen 3
3
Bestückbereich 2
Bestückbereich 1
TH
C&P12CA
P1
P3
P4
C&P20CA/C&P12CA/
C&P6CA/TH
C&P20CA/C&P12CA/
C&P6CA/TH
C&P20CA/C&P12CA/
C&P6CA/TH
C&P6CA
C&P20CA
Bestückbereich 1 Bestückbereich 2
Portal 1 Portal 4 Portal 3
C&P20CA C&P20CA C&P12
C&P20CA C&P20CA C&P6
C&P20CA C&P20CA TH
a
a) Ein TwinHead ist nur in einem Bestückbereich ohne SWS möglich.
C&P12 C&P12 C&P12
C&P12 C&P12 C&P6
C&P12 C&P12 TH
C&P12 C&P6 C&P12
C&P12 C&P6 C&P6
C&P12 C&P6 TH
a
C&P6 C&P6 C&P12
C&P6 C&P6 C&P6
C&P6 C&P6 TH
a
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ausgabe 08/2011 DE 3.8 Bestückköpfe
181
3.8.3 20-Segment-Collect&Place-CA-Kopf
3
Abb. 3.8 - 3 20-Segment-Collect&Place-CA-Kopf - Funktionsgruppen Teil 1
(1) DP-Antrieb, 20 Antriebe
(2) Platine "Vakuumsensor Haltekreis"
(3) Druckluftanschluss für 20 Venturidüsen des Abhol-/Bestück- und Haltekreises
(4) Leitung für die Abluft des Druckregelventils (7)
(5) Rückholzylinder
(6) Z-Motor (Linearmotor)
(7) Druckregelventil
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.8 Bestückköpfe Ausgabe 08/2011 DE
182
3
Abb. 3.8 - 4 20-Segment-Collect&Place-CA-Kopf - Funktionsgruppen Teil 2
(1) BE-Kamera C&P, Typ 23, 6 x 6, digital
(2) Zwischenverteiler-Platine
(3) Sternmotor
(4) Griff
(5) BE-Sensor
(6) Stern mit 20 Pipetten
