3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.9 Elektrische und pneumatische Anschlussstellen Ausgabe 08/2011 DE
206
3.9.3 Elektrische und pneumatische Anschlussstelle am SWS
3

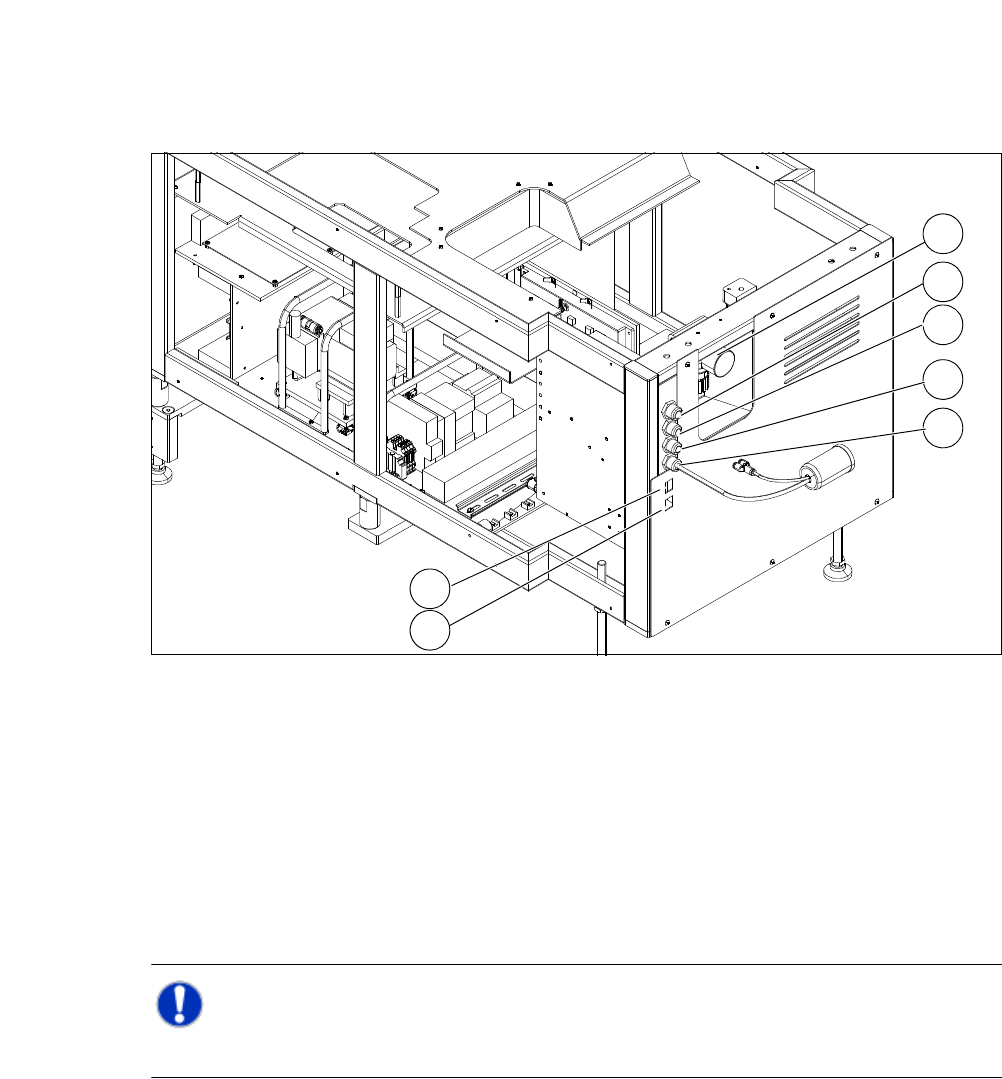

Abb. 3.9 - 3 Elektrische und pneumatische Anschlussstelle am SWS
3
HINWEIS 3
Die Anschlussstellen des SWS sind im ausgebauten Zustand problemlos zugänglich.
(1) Manometer Druckluftversorgung (2) Spannungsversorgung
(3) Kommunikation mit SIPLACE-Automat (4) CAN-Bus
(5) Druckluftanschluss (abgewandelter Adap-
ter Blindstecker [03011592-01])
(6) LAN1
(7) LAN2
2
1
3
4
5
6
7
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ausgabe 08/2011 DE 3.10 Bedienelemente am Bestückautomaten
207
3.10 Bedienelemente am Bestückautomaten
3.10.1 Bedien- und Anzeigeelemente
3

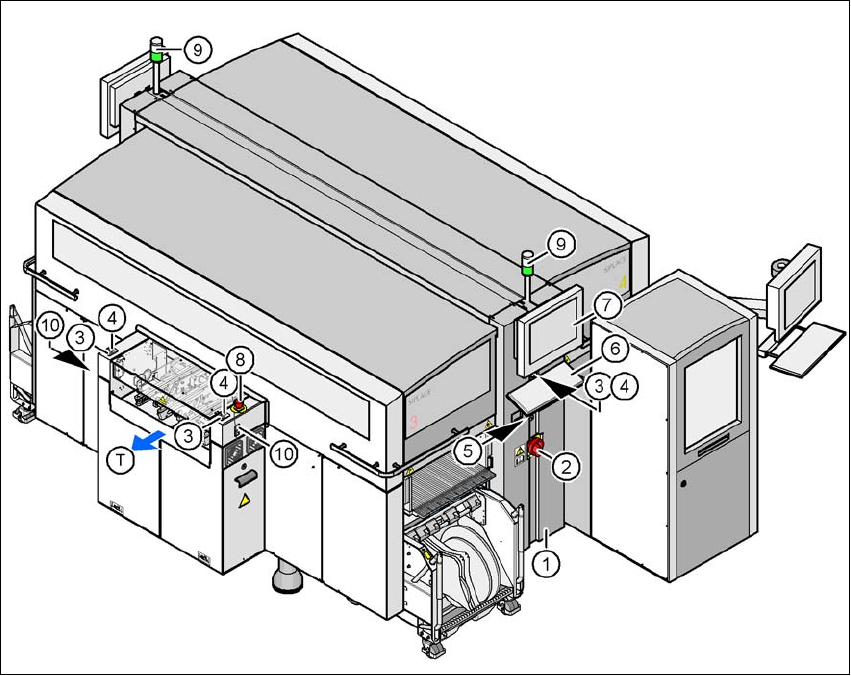

Abb. 3.10 - 1 Bedien- und Anzeigeelemente
(1) Bedienfeld auf der Seite der Stromversorgung (7) LCD-Bildschirm
(2) Hauptschalter (8) NOT-HALT-Taster
(3) Stopptaster (schwarz) (9) Meldeleuchten
(4) Starttaster (weiß) (10)Taster zum An- und Abdocken des
BE-Wagens
(5) Bauelementezähler
(6) Tastatur (T) Leiterplatten-Transportrichtung
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.10 Bedienelemente am Bestückautomaten Ausgabe 08/2011 DE
208
3.10.2 Beschreibung
Alle Bedienelemente sind für Personen ab einer Körpergröße von 1,40 m erreichbar.
Hauptschalter 3
Der Hauptschalter dient zum Ein- bzw. Ausschalten der Stromversorgung des Bestückautomaten.
WARNUNG
Auch bei ausgeschaltetem Hauptschalter führen bestimmte Teile im Inneren des Bestückauto-
maten noch lebensgefährliche Spannungen. 3
Stopptaster 3
Mit diesem Taster halten Sie den Bestückbetrieb des Bestückautomaten an.
Starttaster 3
Mit diesem Taster starten Sie den Bestückautomaten nach dem Einschalten bzw. nach Beseiti-
gung von Fehlfunktionen.
NOT-HALT-Taster 3
Beim Drücken des NOT-HALT-Tasters rastet dieser ein. Die Stromversorgung zu den Portalach-
sen, BE-Wagen, Transportbändern und Schneidgeräten wird unterbrochen, die Spannungsver-
sorgung für die Sternachsen der Bestückköpfe reduziert. Der Taster lässt sich durch Drehen
wieder entriegeln.
Bauelementezähler 3
Der Bauelementezähler zeigt die Anzahl der verarbeiteten Bauelemente in Zehnerschritten an.
LCD-Bildschirm 3
Auf jeder Seite des Bestückautomaten befindet sich ein Flachbildschirm mit LCD-Technik und be-
rührungsempfindlicher Bildschirmoberfläche (Touchscreen).
Tastatur 3
Unterhalb des Bildschirms ist die Tastatur untergebracht.
Meldeleuchten 3
Die Farbenfolge der Meldeleuchten ist weiß - grün. Sie signalisieren die Betriebszustände und
Fehlfunktionen des Bestückautomaten.
