Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten Ausgabe 08/2011 DE 3.12 Portale 213 3.12 Port ale Das Portalsystem ist a us den Funktionsgruppen – X-Achse und – Y -Achse aufgebaut. 3.12.1 Lage der Port ale des CA4-…
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.11 Bedienelemente am SWS Ausgabe 08/2011 DE
212
3.11.2 Beschreibung
Alle Bedienelemente sind für Personen ab einer Körpergröße von 1,40 m erreichbar.
NOT-HALT-Taster 3
Beim Drücken des NOT-HALT-Tasters rastet dieser ein. SWS und SIPLACE gehen in NOT-AUS.
Die Stromversorgung zu sämtlichen Achsen am SWS wird unterbrochen. Der Taster lässt sich
durch Drehen wieder entriegeln.
WARNUNG 3
Auch bei eingerastetem NOT-HALT-Taster bleiben einzelne Spannungen erhalten.
Betriebsanzeige am SWS 3
Die Betriebsanzeige leuchtet, wenn das SWS eingeschaltet ist.
Hauptschalter 3
Der Hauptschalter dient zum Ein- bzw. Ausschalten der Stromversorgung des SWS.
WARNUNG
Auch bei ausgeschaltetem Hauptschalter führen bestimmte Teile im Inneren des Bestückauto-
maten noch lebensgefährliche Spannungen. 3
LCD-Bildschirm 3
An jedem SWS befindet sich ein Flachbildschirm mit LCD-Technik und berührungsempfindlicher
Bildschirmoberfläche (Touchscreen).
Tastatur 3
Unterhalb des Bildschirms ist die Tastatur untergebracht. Die Tastatur ist mit einem USB-An-
schluss ausgestattet, der z. B. zur Datensicherung auf einen externen Datenspeicher genutzt wer-
den kann.
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ausgabe 08/2011 DE 3.12 Portale
213
3.12 Portale
Das Portalsystem ist aus den Funktionsgruppen
– X-Achse und
– Y-Achse
aufgebaut.
3.12.1 Lage der Portale des CA4-Automaten
3

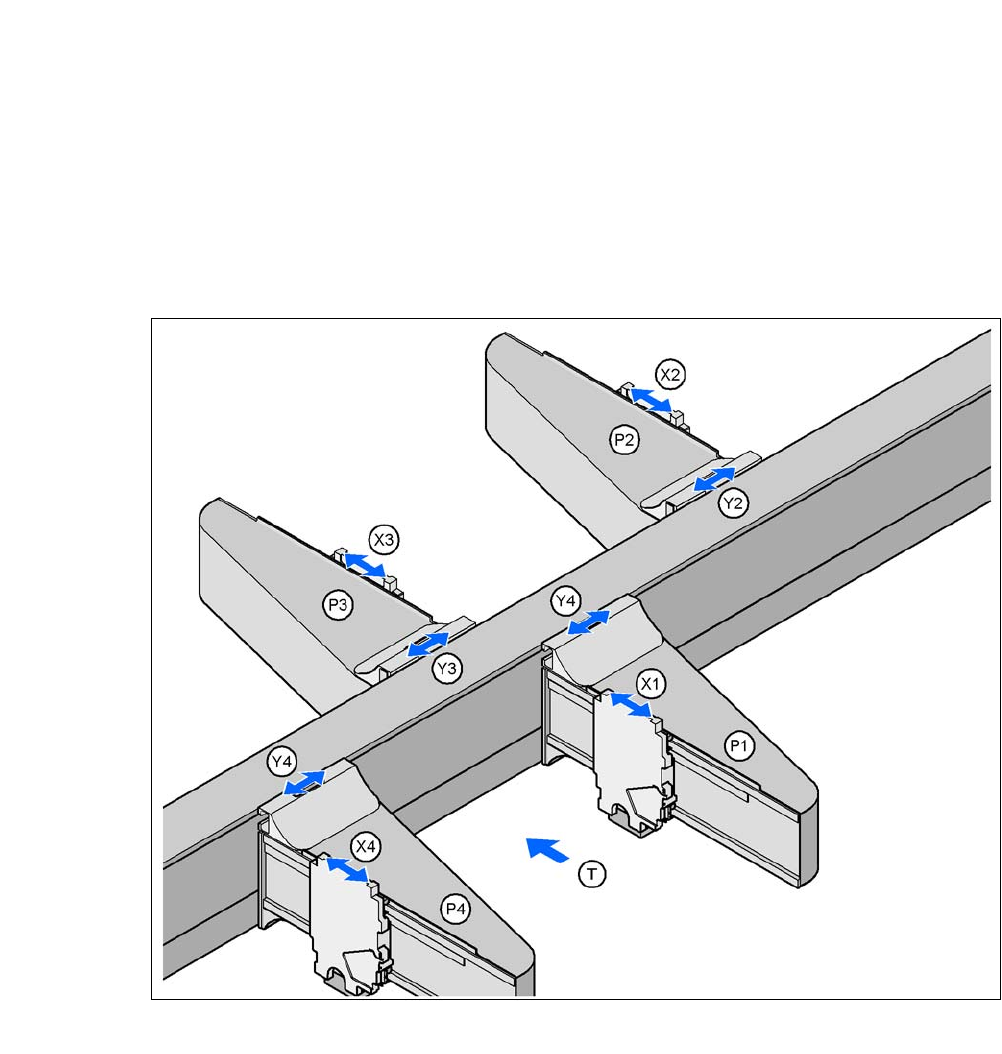

Abb. 3.12 - 1 Lage der Portale des CA4-Automaten
P1, P2, P3, P4 (Portal 1 - 4) X3 X-Achse, Portal 3
X1X-Achse, Portal 1 Y3Y-Achse, Portal 3
Y1Y-Achse, Portal 1 X4X-Achse, Portal 4
X2X-Achse, Portal 2 Y4Y-Achse, Portal 4
Y2Y-Achse, Portal 2 (T)Leiterplatten-Transportrichtung
Bestückbereich 2
Bestückbereich 1
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.12 Portale Ausgabe 08/2011 DE
214
3.12.2 Lage der Portale des CA3-Automaten
3
Abb. 3.12 - 2 Lage der Portale des CA3-Automaten
P1 Portal 1
X1 X-Achse, Portal 1
Y1 Y-Achse, Portal 1
P3 Portal 3
X3 X-Achse, Portal 3
Y3 Y-Achse, Portal 3
P4 Portal 4
X4 X-Achse, Portal 4
Y4 Y-Achse, Portal 4
(T) Leiterplatten-Transportrichtung
Bestückbereich 2
Bestückbereich 1
