3.12.2 Lage der Portale des CA3-Automaten
3

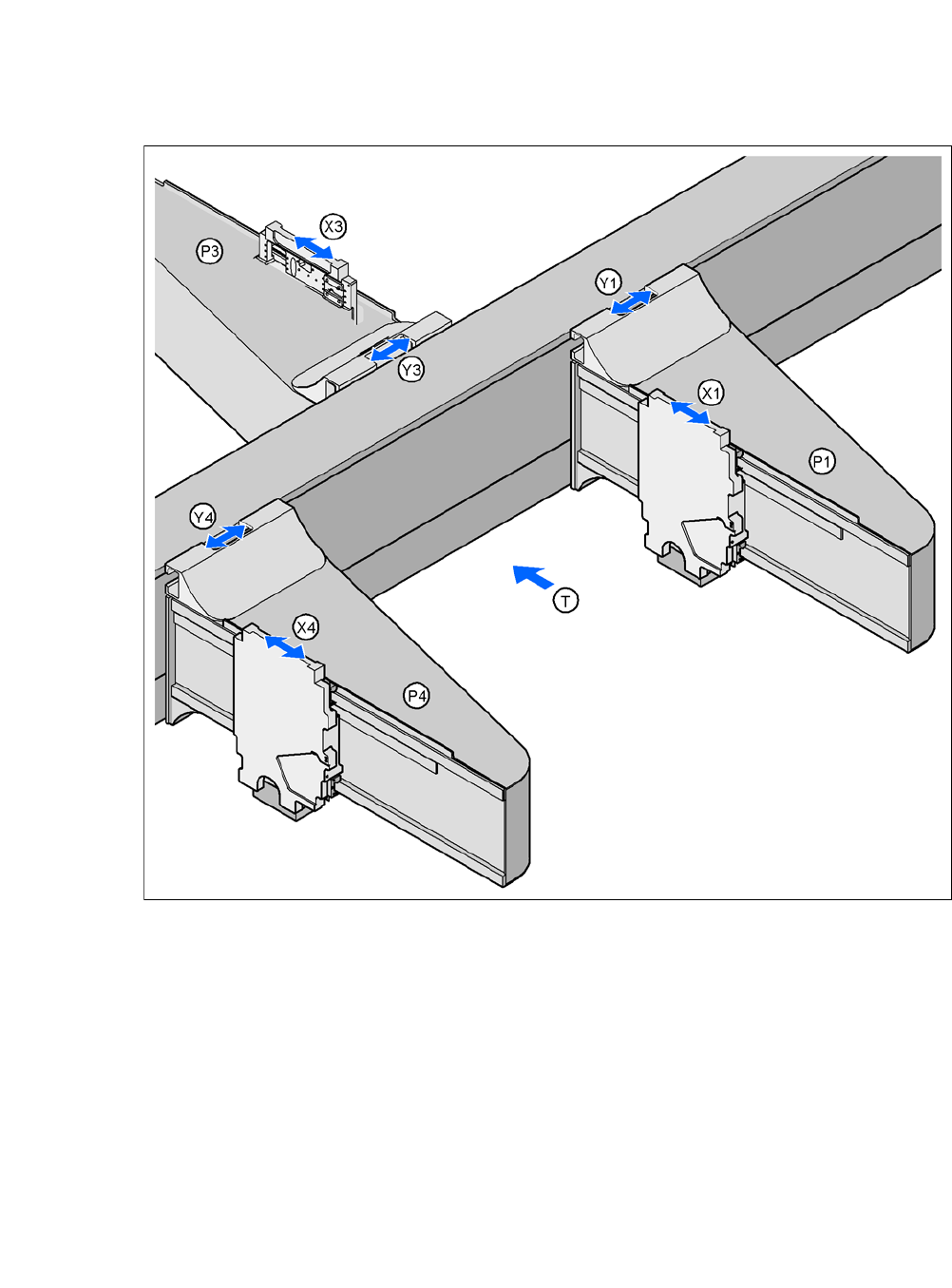

Abb. 3.12 - 2 Lage der Portale des CA3-Automaten
P1 Portal 1
X1 X-Achse, Portal 1
Y1 Y-Achse, Portal 1
P3 Portal 3
X3 X-Achse, Portal 3
Y3 Y-Achse, Portal 3
P4 Portal 4
X4 X-Achse, Portal 4
Y4 Y-Achse, Portal 4
(T) Leiterplatten-Transportrichtung
Bestückbereich 2
Bestückbereich 1
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ausgabe 08/2011 DE 3.12 Portale
215
3.12.3 Aufbau der X-Achse
3

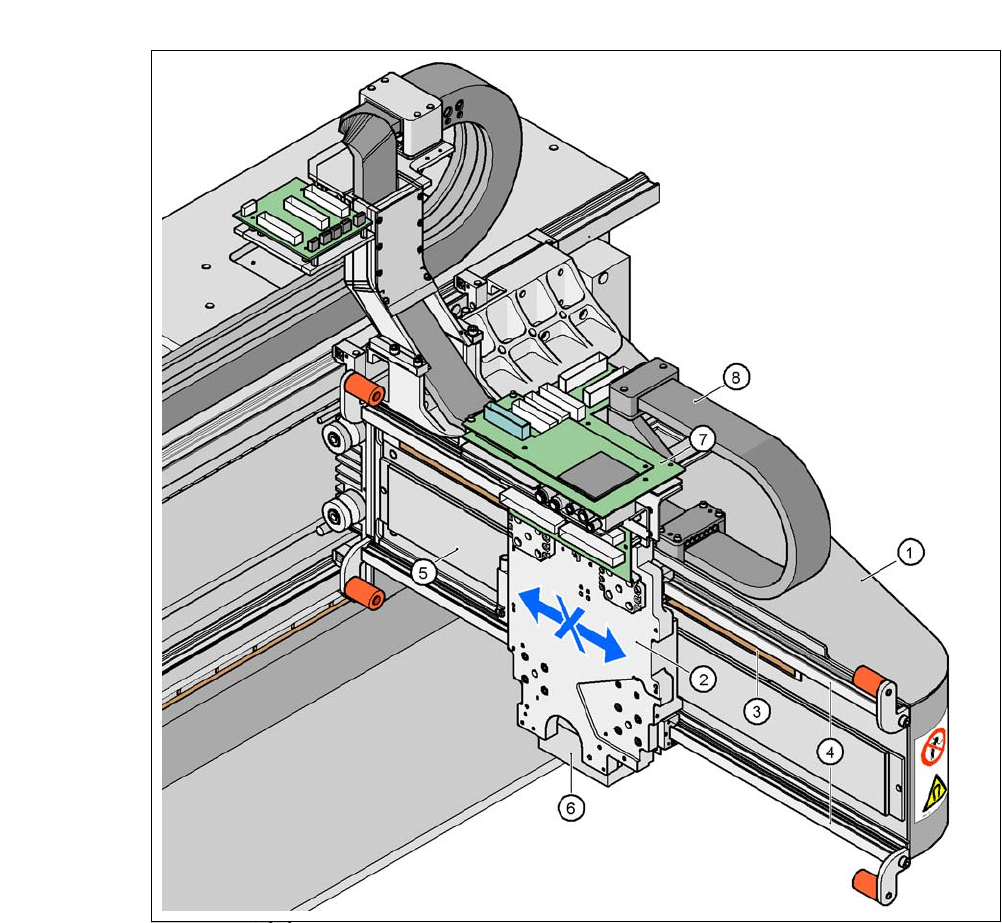

Abb. 3.12 - 3 Aufbau der X-Achse
(1) Portalausleger
(2) Kopfhalterung mit X-Linear-Motor (Primärteil)
(3) Lineares Wegmesssystem
(4) Führungssystem
(5) Permanentmagnet (Sekundärteil des X-Linear-Motors)
(6) Unterportal-Kamera
(7) Kopfplatinen
(8) Kabelschlepp
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.12 Portale Ausgabe 08/2011 DE
216
Die X-Achse besteht im Wesentlichen aus folgenden Hauptbaugruppen:
– Portalausleger (1)
– Kopfhalterung mit X-Linear-Motor (Primärteil) (2)
– Lineares Wegmesssystem (3)
– Führungssystem (4)
– Permanentmagnet (Sekundärteil des X-Linear-Motors) (5)
– Kabelschlepp (8)
3
Die Kopfhalterung (2) nimmt folgende Komponenten auf:
– Unterportalkamera (LP-Kamera des LP-Visionmoduls) (6)
– Satz Kopfplatinen (7)
– Messkopf des Messsystems
– Collect&Place-CA-Kopf oder SIPLACE TwinHead
Der Portalausleger (Pos. 1 in Abb. 3.12 - 3
) ist aus Carbonfaser-Verbundmaterial gefertigt. Diese
Technologie verleiht Baugruppen äußerst geringes Gewicht bei extremer Steifigkeit.
Die X-Achse wird von einem Linearmotor angetrieben. Der Sekundärteil des Antriebs besteht aus
einem Permanentmagneten und ist am Portalausleger montiert, der Primärteil ist mit der Kopfhal-
terung verschraubt. Die Kopfhalterung wurde so konstruiert, dass sie alle Bestückkopf-Typen auf-
nehmen kann - ein weiteres Merkmal für die große Flexibilität, die mit SIPLACE-Bestück-
automaten erzielt wird.
3.12.4 Technische Daten der X-Achse
3
Antrieb direkt, Linearmotor
Max. Geschwindigkeit 2,5 m/s
Verfahrweg 480 mm
Wegmesssystem Linearer Metallmaßstab
Maßstabslänge 520 mm
Auflösung 1 µm
