Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten Ausgabe 08/2011 DE 3.13 Visionkameras 221 3.13.1.2 IC- und FC-Kameras am CA3-Automaten 3 Abb. 3.13 - 2 IC- und FC-Kameras am CA3-Automaten C&P C&P20CA oder C&…
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.13 Visionkameras Ausgabe 08/2011 DE
220
3.13.1 Montageposition der stationären Kameras - IC- und FC-Kamera
3.13.1.1 IC- und FC-Kameras am CA4-Automaten
3

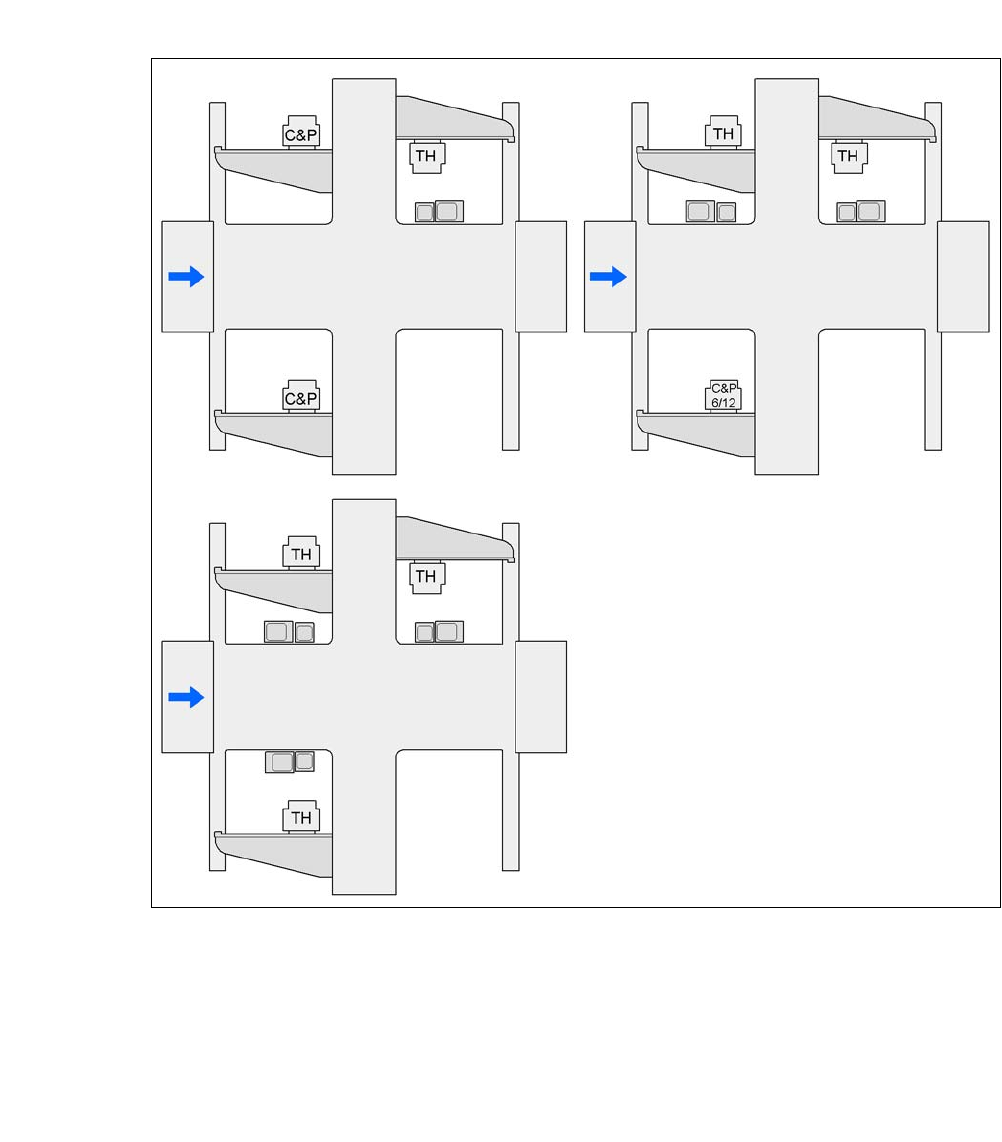

Abb. 3.13 - 1 IC- und FC-Kameras am CA4-Automaten
C&P C&P20CA, C&P12CA oder C&P6CA
C&P6/12 6-Segment-Collect&Place-CA-Kopf oder 12-Segment-Collect&Place-CA-Kopf
TH TwinHead
25 FC-Kamera, Typ 25
33 IC-Kamera, Typ 33
P1, P2, P3, P4 Portal 1, Portal 2, Portal 3, Portal 4
33 und 25
25 und 33
25 oder 33 33 oder 25
33 oder 25
25 oder 33
25 oder 33
P3
P3
P4
P4
P1
P2
P2
P1
P4
P3
P2
P1
25 oder 33
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ausgabe 08/2011 DE 3.13 Visionkameras
221
3.13.1.2 IC- und FC-Kameras am CA3-Automaten
3

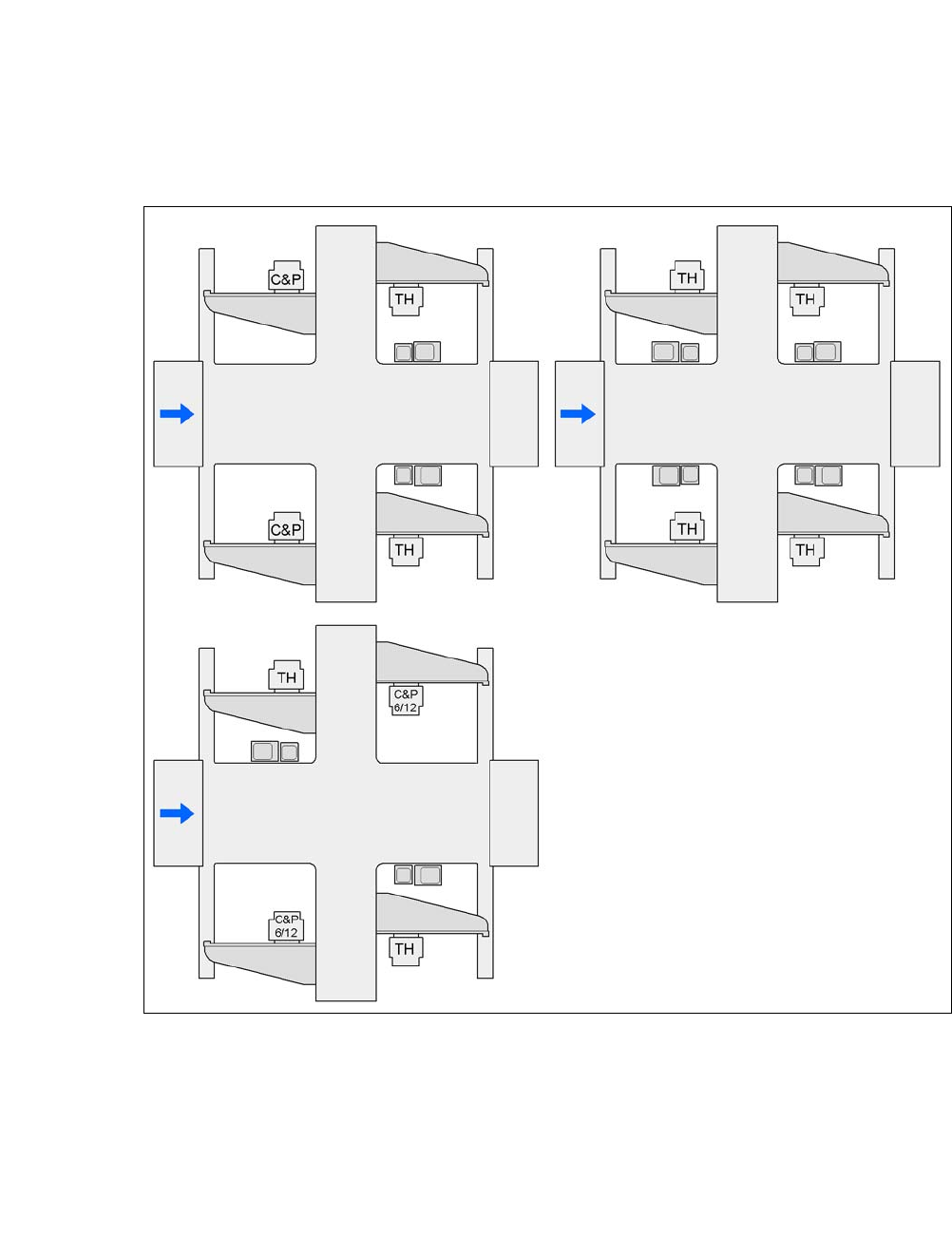

Abb. 3.13 - 2 IC- und FC-Kameras am CA3-Automaten
C&P C&P20CA oder C&P12CA oder C&P6CA
C&P6/12 6-Segment-Collect&Place-CA-Kopf oder 12-Segment-Collect&Place-CA-Kopf
TH TwinHead
25 FC-Kamera, Typ 25
33 IC-Kamera, Typ 33
P1, P3, P4 Portal 1, Portal 3, Portal 4
33 oder 25
25 und 33
25 und 33 33 und 25 25 und 33
33 oder 25
P3 P3
P4
P4
P1
P1
P4
P3
P1
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.13 Visionkameras Ausgabe 08/2011 DE
222
3.13.2 BE-Kamera C&P, Typ 23, 6 x 6, digital
3.13.2.1 Aufbau
3

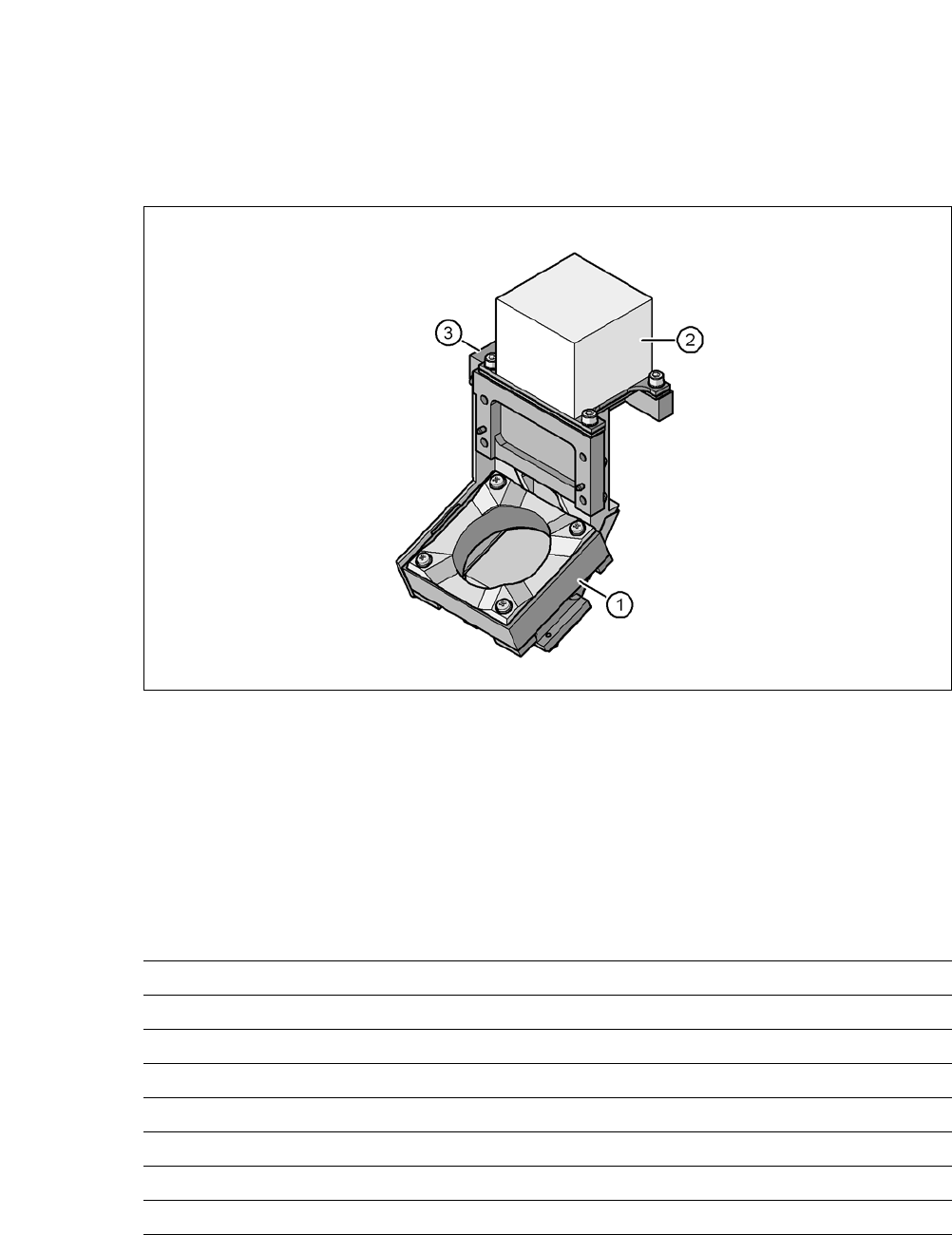

Abb. 3.13 - 3 BE-Kamera C&P, Typ 23, 6 x 6, digital
3
(1) BE-Kameraoptik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
3.13.2.2 Technische Daten
3
BE-Maße 0,18 mm x 0,18 mm bis 6 mm x 6 mm
BE-Spektrum 01005 bis 6 mm x 6 mm
Min. Beinchenraster 0,25 mm
Min. Beinchenbreite 0,1 mm
Min. Ballraster 0,13 mm
Min. Balldurchmesser 0,08 mm
Gesichtsfeld 8,4 mm x 8,4 mm
Beleuchtungsart Auflicht (5 frei programmierbare Ebenen)
