Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ausgabe 08/2011 DE 3.13 Visionkameras
223
3.13.3 BE-Kamera C&P, Typ 41, 6 x 6, digital
Artikeln Nr.: 03078957-xx
3.13.3.1 Aufbau
3
Abb. 3.13 - 4 BE-Kamera C&P, Typ 41, 6 x 6, digital
3
(1) BE-Kameraoptik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
3.13.3.2 Technische Daten
3
BE-Maße 0,12 mm x 0,12 mm bis 6 mm x 6 mm
BE-Spektrum Flip Chip (min. Dicke 50 µm): 0,8 mm x 0,8 mm
Min. Beinchenraster 80 µm
Min. Beinchenbreite 30 µm
Min. Ballraster 100 µm
Min. Balldurchmesser 50 µm
Gesichtsfeld 8,9 mm x 8,9 mm
Beleuchtungsart Auflicht (5 frei programmierbare Ebenen)
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.13 Visionkameras Ausgabe 08/2011 DE
224
3.13.4 BE-Kamera C&P, Typ 29, 27 x 27, digital
Standardkamera für C&P 12.
3.13.4.1 Aufbau
3

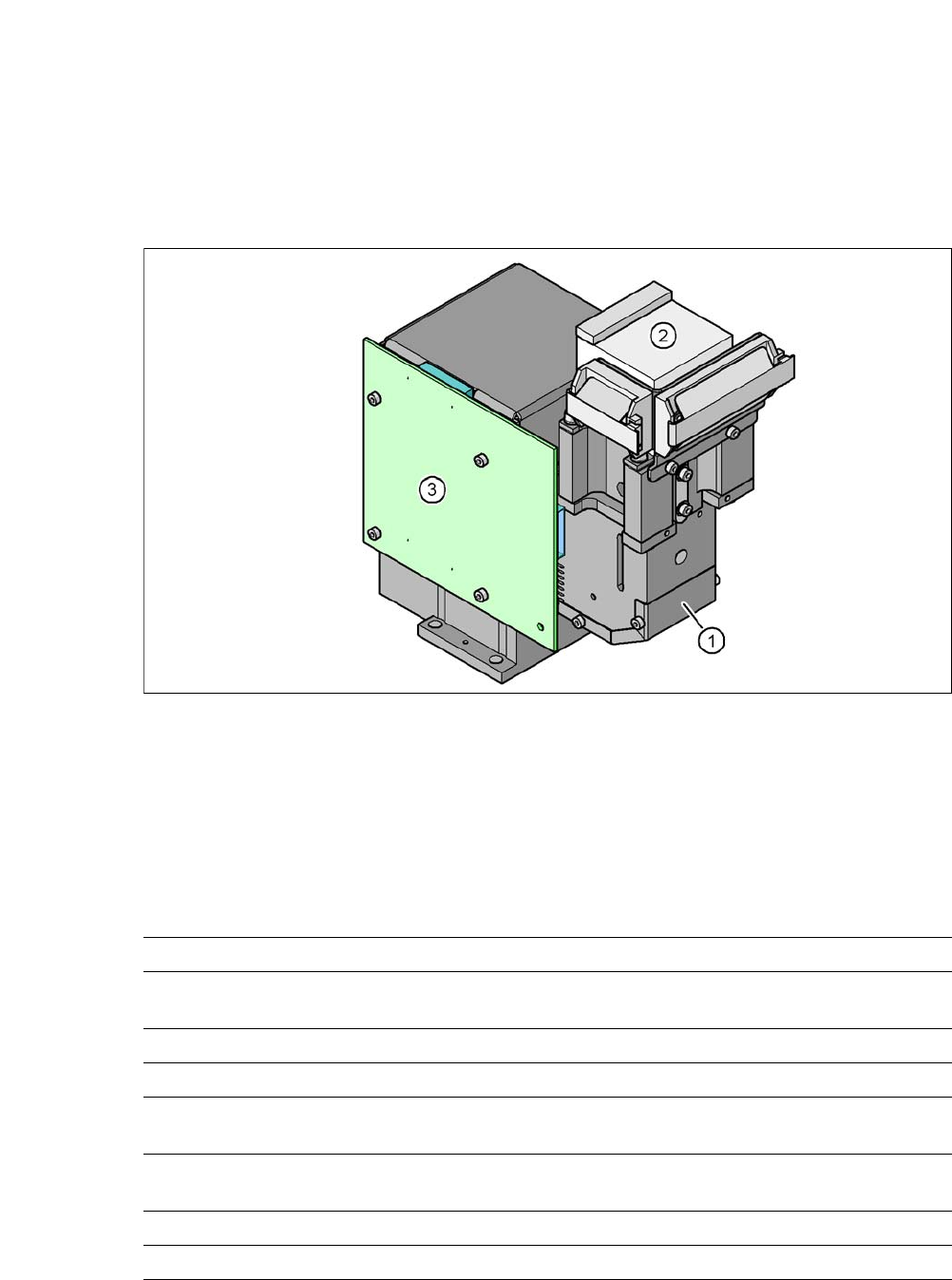

Abb. 3.13 - 5 BE-Kamera C&P, Typ 29, 27 x 27, digital
(1) BE-Kameraoptik und Beleuchtung
(2) Kameraverstärker
(3) Beleuchtungssteuerung
3.13.4.2 Technische Daten
3
BE-Maße 0,3 mm x 0,3 mm bis 27 mm x 27 mm
BE-Spektrum 0201 bis 27 mm x 27 mm
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. Beinchenraster 0,3 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,13 mm für BE < 18 mm x 18 mm
0,35 mm für BE 18 mm x 18 mm
Min. Balldurchmesser 0,08 mm für BE < 18 mm x 18 mm
0,2 mm für BE 18 mm x 18 mm
Gesichtsfeld 32 mm x 32 mm
Beleuchtungsart Auflicht (5 frei programmierbare Ebenen)
Betriebsanleitung SIPLACE CA-Serie 3 Technische Daten
Ausgabe 08/2011 DE 3.13 Visionkameras
225
3.13.5 BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
3.13.5.1 Aufbau
3

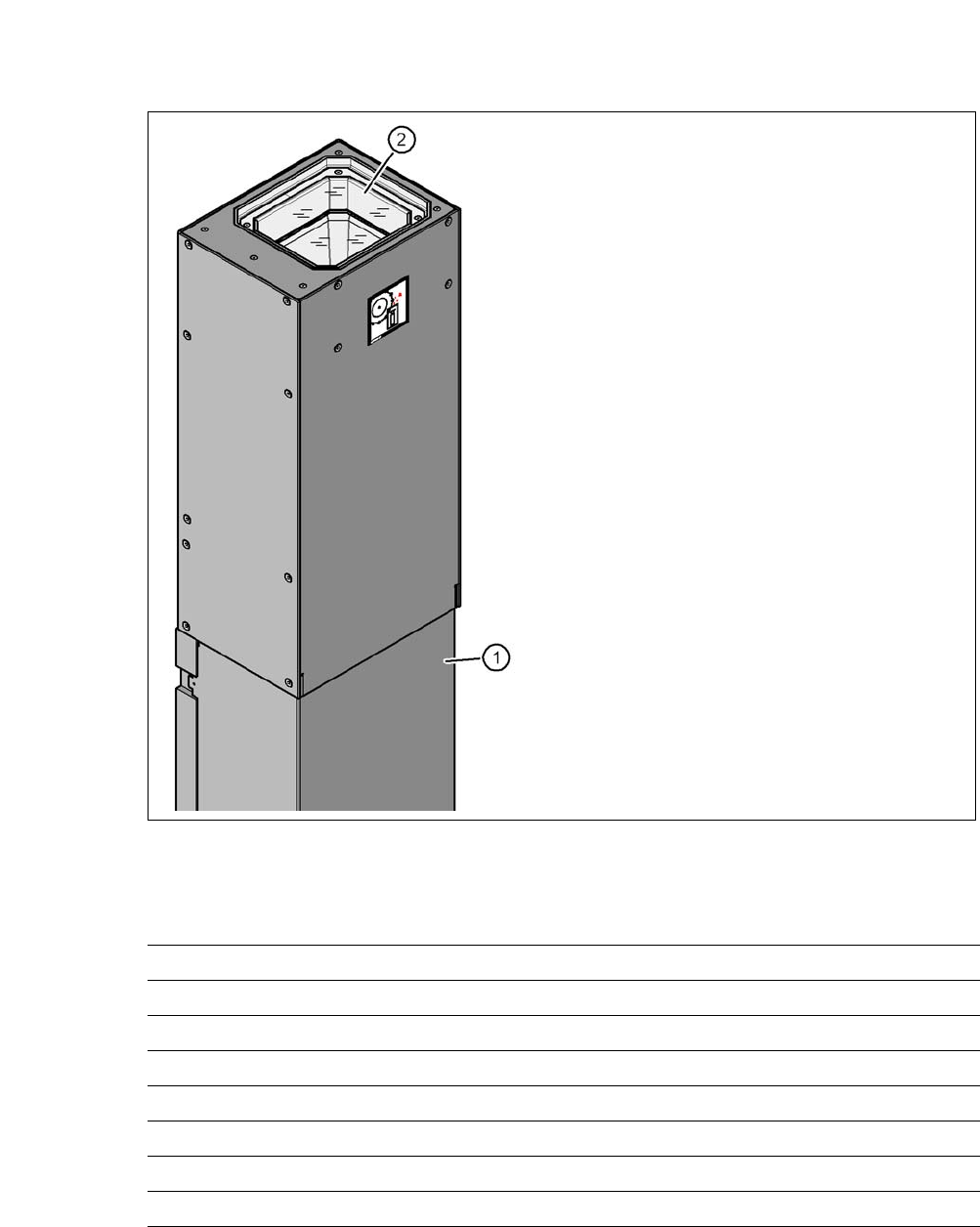

Abb. 3.13 - 6 Aufbau der BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
3.13.5.2 Technische Daten
3
(1) Kameragehäuse mit integrierter Kamera
und Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und
Optikebenen
BE-Maße 0,5 mm x 0,5 mm bis 55 mm x 45 mm
BE-Spektrum 0402 bis SO, PLCC, QFP, BGA, Sonder-BE, Bare-Die, Flip-Chip
Min. Beinchenraster 0,3 mm
Min. Beinchenbreite 0,15 mm
Min. Ballraster 0,35 mm
Min. Balldurchmesser 0,2 mm
Gesichtsfeld 65 mm x 50 mm
Beleuchtungsart Auflicht (6 frei programmierbare Ebenen)
