Einschränkungen 3
Beim synchronen Betrieb des LP-Doppeltransports wird die Option "LP-Datenweitergabe"
(Whispering Down The Line) deaktiviert. Der LP-Barcode-Betrieb wird in diesem Modus nicht un-
terstützt. Die Option "Globaler Inkpunkt" ist nicht zugelassen.
3.15.8 Steuerung des Doppeltransports mit dem Einzelfunktionenmenü
Informationen zur Steuerung des Doppeltransports und zum Einzelfunktionenmenü finden Sie in
der Online-Hilfe.
3
3
3.15.9 Automatische Breitenverstellung beim Doppeltransport
Die Transportbänder werden nach Erhalt des Kommandos nacheinander auf die Sollbreite einge-
stellt. Dabei sind unterschiedliche Breiten möglich.
Detaillierte Informationen zur Umstellung der Transportspurbreite entnehmen Sie bitte der Online-
Hilfe.
3 Technische Daten Betriebsanleitung SIPLACE CA-Serie
3.15 Flexibler LP-Doppeltransport Ausgabe 08/2011 DE
240
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.1 Abmessungen und Gewicht
241
4 Aufstellen und Inbetriebnahme
4.1 Abmessungen und Gewicht
Die Daten zu Abmessungen und Gewicht der Bestückautomaten finden Sie in Abschnitt 3.4, Seite
124
.
4.2 Anlieferungskonfiguration und Transport des
Bestückautomaten
4.2.1 Transportverpackung
Innerhalb Europas wird der Bestückautomat auf einer Holzpalette und in Plastikfolie verpackt aus-
geliefert. Außerhalb Europas wird der Bestückautomat in einer Transportkiste aus Holz angelie-
fert. Er ist auf eine stabile Holzpalette montiert.
4.2.1.1 Abmessungen der Transportverpackung
Die Abmessungen der Transportkiste aus Holz sind:
Länge 2404 mm
Breite 2790 mm
Höhe 1600 mm 4
4

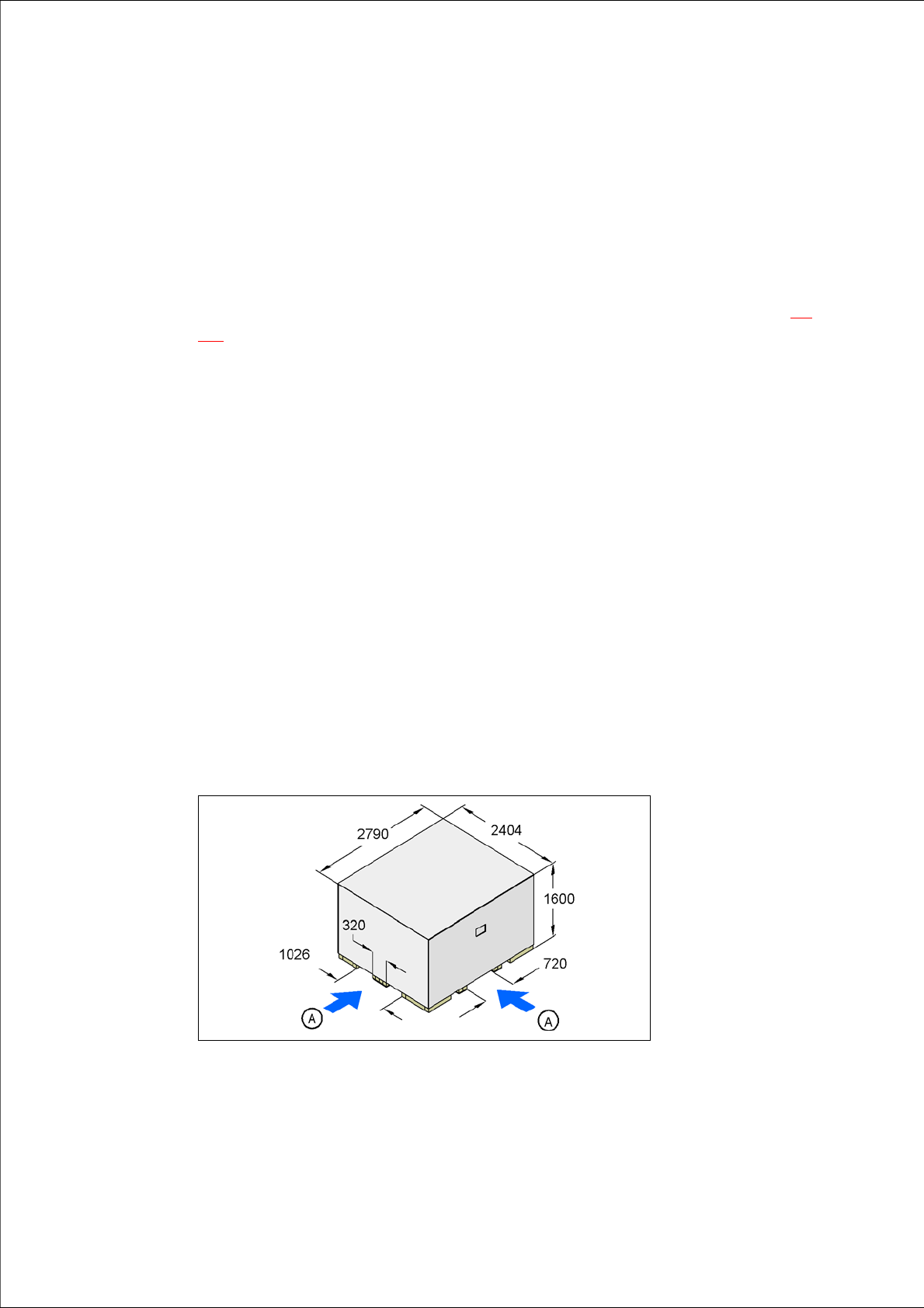

Abb. 4.2 - 1 Transportkiste - Abmessungen in Millimeter
(A) Ansatzpunkte für den Gabelstapler
