4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie 4.4 Infrastruktur des Aufstellungsorts Ausgabe 08/2011 DE 256 4.4.3 Druckluftversorgung am SWS Die Druckluf tversorgung des SWS erfo lgt direkt durch den…
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.4 Infrastruktur des Aufstellungsorts
255
4.4.2.2 Druckluftanschluss am Bestückautomaten
4
Abb. 4.4 - 1 Anschluss der Druckluftleitung
(1) Absperrhahn in Stellung "AUF"
(2) Manometer für Versorgungsdruck der Maschinenkomponenten
Solldruck: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer für Versorgungsdruck der Portalverteiler
Solldruck: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer für Versorgungsdruck der Bulkcase-Zuführmodule
Solldruck: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (Anzeigebereich: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manometer für Eingangsdruck
Solldruck: 0,5 - 1,0 MPa, 5 - 10 bar (Anzeigebereich: 0 - 1,0 MPa, 0 - 10 bar)
(6) Druckluftfilter
(7) Druckluftanschluss
(8) Innensechskantschraube zur Befestigung des Pneumatikeinschubs
WARNUNG
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. Es besteht Verletzungsgefahr! 4
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
4.4 Infrastruktur des Aufstellungsorts Ausgabe 08/2011 DE
256
4.4.3 Druckluftversorgung am SWS
Die Druckluftversorgung des SWS erfolgt direkt durch den Bestückautomaten. (Siehe dazu auch
3.3.2
auf Seite 122.)
4.4.4 Netzversorgung des Bestückautomaten
4

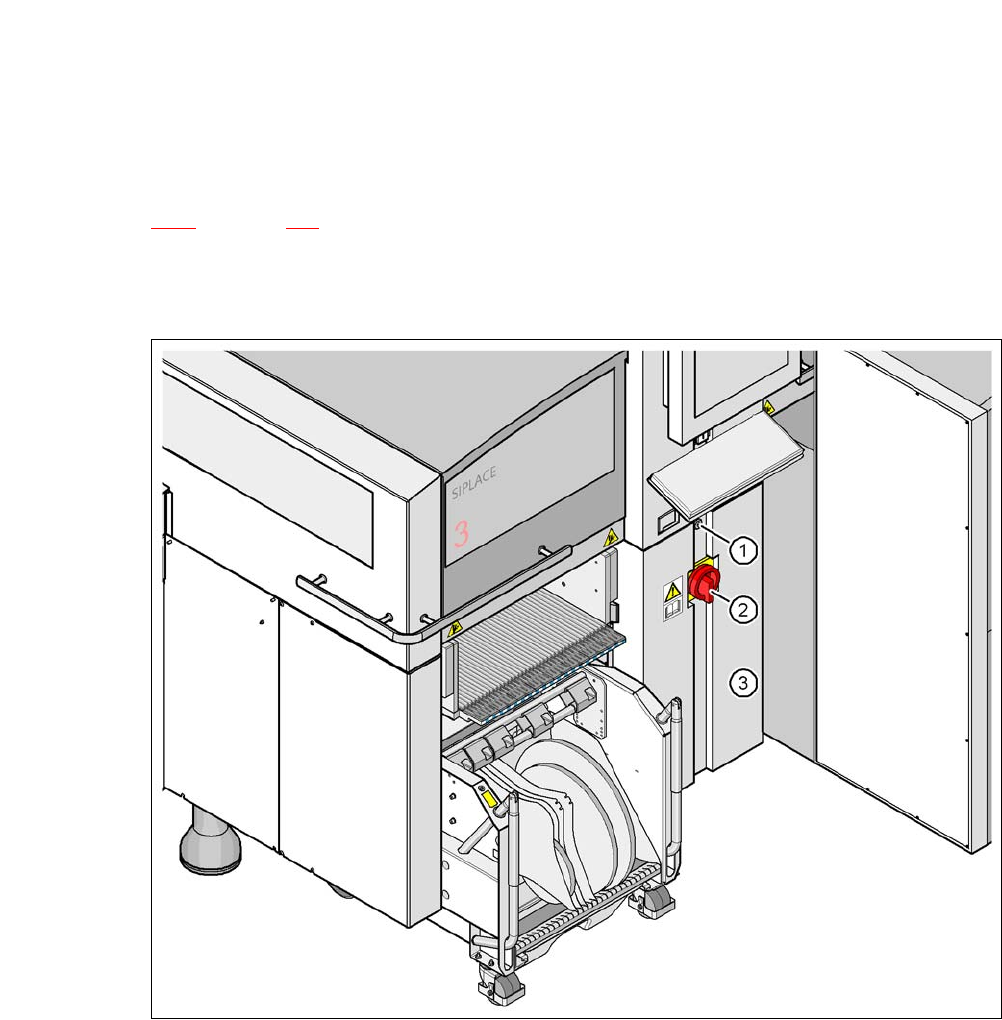

Abb. 4.4 - 2 Lage der Stromversorgung am Bestückautomaten
4
(1) Verriegelung
(2) Hauptschalter mit Sicherung gegen Wiedereinschalten
(3) Abdeckung
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.4 Infrastruktur des Aufstellungsorts
257
4.4.4.1 Gefahrenhinweise
WARNUNG
Der Bestückautomat wird mit 3x208V~, 3 x 230 V~, 3x380V~, 3x400V~ bzw. 3x415V~ ±
5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher lebensgefährliche Span-
nungen - auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Umgang mit diesem Be-
stückautomaten kann deshalb zu Tod oder schwerer Körperverletzung sowie erheblichem
Sachschaden führen. 4
Beachten Sie die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN
60 204, Teil 1).
Nur qualifiziertes und zertifiziertes Personal darf die Abdeckung über dem Stromversor-
gungseinschub öffnen und den Automaten an die Stromversorgung anschließen.
4
4
4.4.4.2 Netzversorgung überprüfen
Überprüfen Sie, ob die Netzversorgung den vorgeschriebenen Maschinenspezifikationen ent-
spricht (siehe Tabelle in Abschnitt 3.3
, Seite 122).
HINWEIS: 4
In der Dokumentation "Netzkonfiguration (Elektrik und Druckluft) für SMD-Anlagen beim Kunden"
[00191409-xx] sind Maßnahmen beschrieben, um die geforderte Spezifikation zu erzielen.
HINWEIS: 4
Technisch bedingt treten in der Stromversorgung Spitzenlasten auf. Bitte klären Sie gegebenen-
falls die Netzimpedanz mit Ihrem Elektroversorgungsunternehmen ab.
4.4.4.3 Netzversorgungskabel - Spezifikation
Für das Netzversorgungskabel gelten folgende Spezifikationen:
5 x 6 mm² bei 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
5 x 6 mm² bei 3 x 208 V~ / 3 x 230 V~
Die Farbcodierung der Adern hängt vom Bestimmungsland des Anlagenbetreibers ab.
