4.4.4.1 Gefahrenhinweise
WARNUNG
Der Bestückautomat wird mit 3x208V~, 3 x 230 V~, 3x380V~, 3x400V~ bzw. 3x415V~ ±
5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher lebensgefährliche Span-
nungen - auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Umgang mit diesem Be-
stückautomaten kann deshalb zu Tod oder schwerer Körperverletzung sowie erheblichem
Sachschaden führen. 4
Beachten Sie die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN
60 204, Teil 1).
Nur qualifiziertes und zertifiziertes Personal darf die Abdeckung über dem Stromversor-
gungseinschub öffnen und den Automaten an die Stromversorgung anschließen.
4
4
4.4.4.2 Netzversorgung überprüfen
Überprüfen Sie, ob die Netzversorgung den vorgeschriebenen Maschinenspezifikationen ent-
spricht (siehe Tabelle in Abschnitt 3.3
, Seite 122).
HINWEIS: 4
In der Dokumentation "Netzkonfiguration (Elektrik und Druckluft) für SMD-Anlagen beim Kunden"
[00191409-xx] sind Maßnahmen beschrieben, um die geforderte Spezifikation zu erzielen.
HINWEIS: 4
Technisch bedingt treten in der Stromversorgung Spitzenlasten auf. Bitte klären Sie gegebenen-
falls die Netzimpedanz mit Ihrem Elektroversorgungsunternehmen ab.
4.4.4.3 Netzversorgungskabel - Spezifikation
Für das Netzversorgungskabel gelten folgende Spezifikationen:
5 x 6 mm² bei 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
5 x 6 mm² bei 3 x 208 V~ / 3 x 230 V~
Die Farbcodierung der Adern hängt vom Bestimmungsland des Anlagenbetreibers ab.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
4.4 Infrastruktur des Aufstellungsorts Ausgabe 08/2011 DE
258
WARNUNG 4
Die elektrischen Leitungen zu jedem einzelnen Automaten und zu den installierten Optionen
(z. B. SWS, Productivity Lift) müssen eindeutig gekennzeichnet sein und sich zweifelsfrei zuord-
nen lassen. Es gelten die Vorschriften des Landes, in dem der Automat betrieben wird.
4

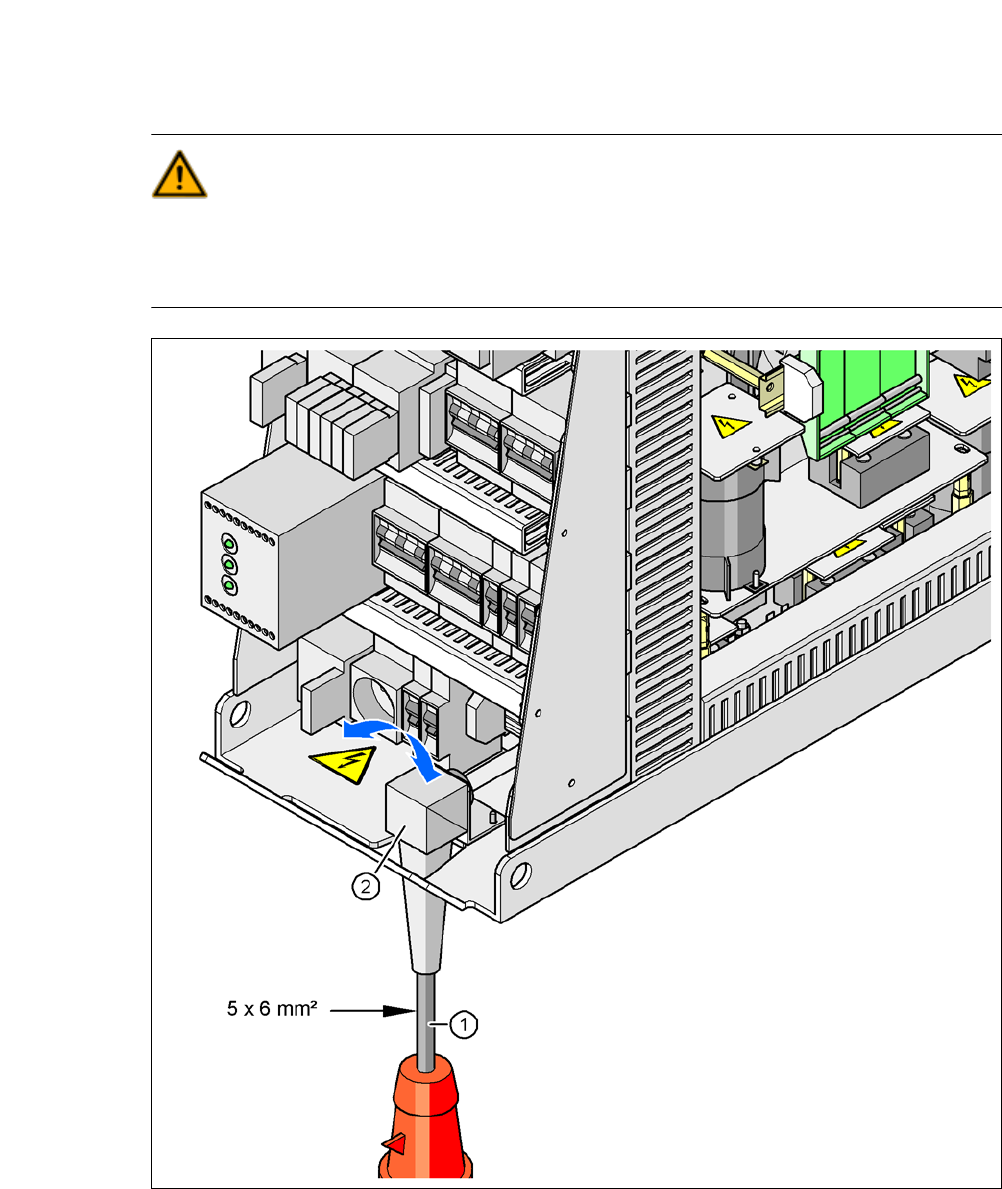

Abb. 4.4 - 3 Leitungsquerschnitt des Netzanschlusskabels
(1) Netzversorgungskabel
(2) Winkel für die Kabelverschraubung
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.4 Infrastruktur des Aufstellungsorts
259
4.4.4.4 Netzversorgungskabel anschließen
4

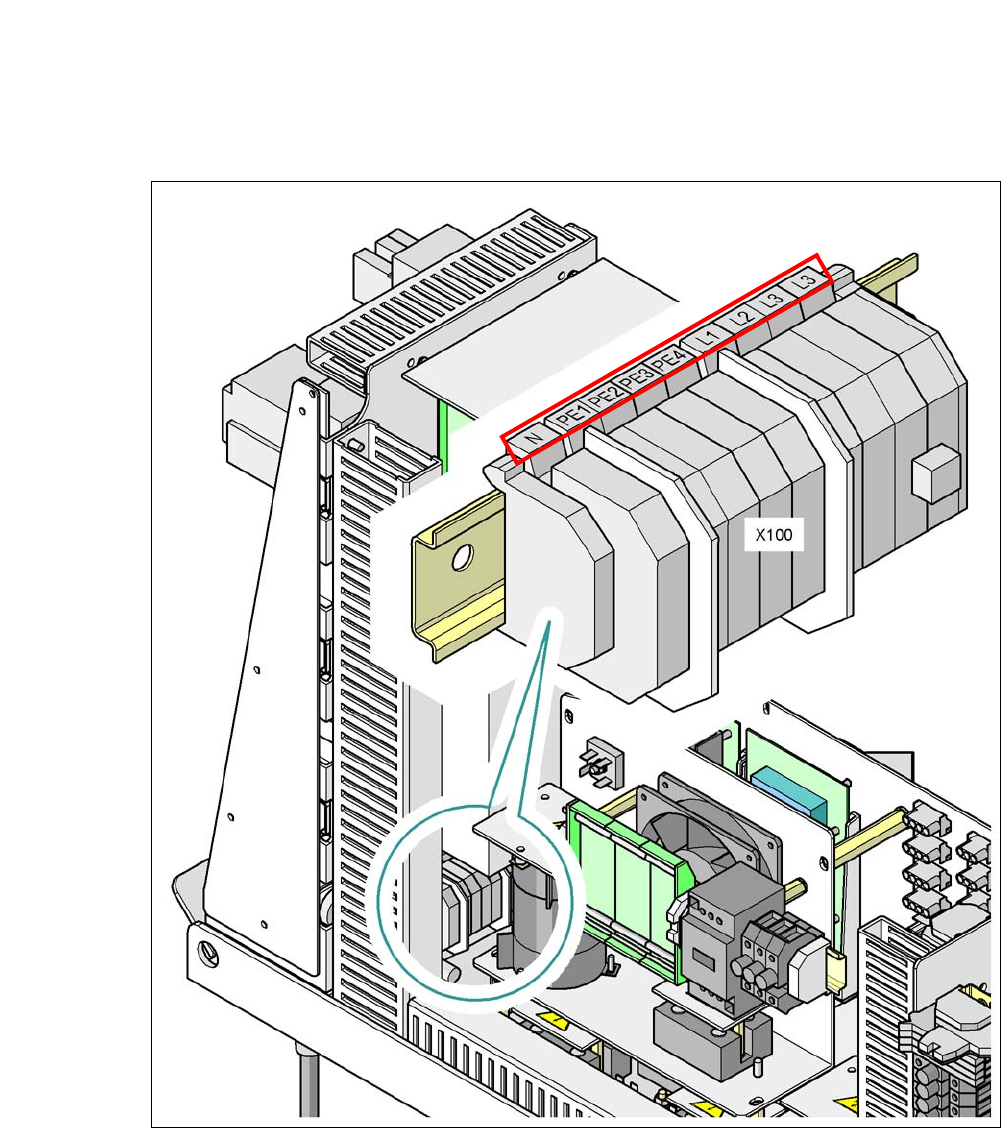

Abb. 4.4 - 4 Klemmenfeld für den Anschluss des Netzanschlusskabels
(L1) Drehstromphase
(L2) Drehstromphase
(L3) Drehstromphase
(N) Neutralleiter
(PE) Schutzleiter PE1, PE2, PE3, PE4
(X100) Klemmenfeld
