Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme Ausgabe 08/2011 DE 4.4 Infrastruktur des Aufstellungsorts 261 4 Abb. 4.4 - 5 Lage von Platine und Stecker für die Einschaltstrombegrenzung 4 (1) Platine …
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
4.4 Infrastruktur des Aufstellungsorts Ausgabe 08/2011 DE
260
Crimpen Sie an jedes Aderende eine Aderendhülse.
Lösen Sie die Mutter an der Winkel-Kabelverschraubung (Pos. 2 in Abb. 4.4 - 3).
Klappen Sie die Winkel-Kabelverschraubung auf.
Führen Sie das Netzversorgungskabel durch die Winkel-Kabelverschraubung zum Klem-
menfeld X100 (siehe X100 in Abb. 4.4 - 4
).
Klemmen Sie das Kabel an und sorgen Sie für einen genügend großen Biegeradius. Die
Adern dürfen nicht geknickt werden.
Klappen Sie die Winkel-Kabelverschraubung (Pos. 2 in Abb. 4.4 - 3) zu und ziehen Sie die
Mutter handfest an.
4.4.4.5 Brücken für die Einschaltstrombegrenzung überprüfen
In Abhängigkeit von der Versorgungsspannung muss die Einschaltstrombegrenzung konfiguriert
sein. Dies geschieht mit Hilfe von steckbaren Brücken auf der Platine für die Einschaltstrombe-
grenzung (Pos. 1 in Abb. 4.4 - 5
).
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.4 Infrastruktur des Aufstellungsorts
261
4

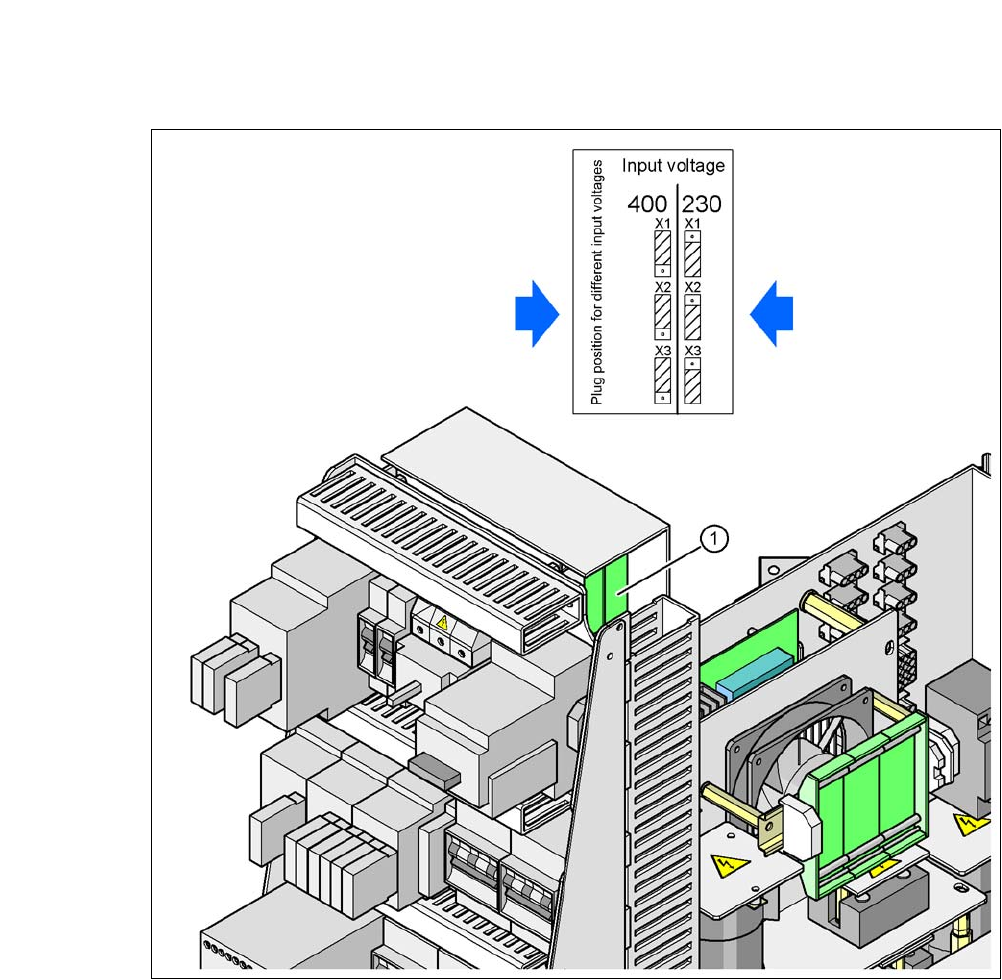

Abb. 4.4 - 5 Lage von Platine und Stecker für die Einschaltstrombegrenzung
4
(1) Platine für die Einschaltstrombegrenzung
X1, X2, X3 Stecker zur Konfiguration der Einschaltstrombegrenzung auf der Platine
Überprüfen Sie die Brückenbelegung und korrigieren Sie diese, wenn nötig.
3 x 380 V~
3 x 400 V~
3 x 415 V~
3 x 208 V~
3 x 230 V~
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
4.5 Den Bestückautomaten aufstellen Ausgabe 08/2011 DE
262
4.5 Den Bestückautomaten aufstellen
4.5.1 Leiterplatten-Transporthöhen des Bestückautomaten
Der Bestückautomat lässt sich auf folgende Leiterplatten-Transporthöhen einstellen:
830 mm ± 15 mm (Standardhöhe) 4
900 mm ± 15 mm 4
930 mm ± 15 mm 4
950 mm ± 15 mm (SMEMA-Höhe) 4
HINWEIS 4
Als Leiterplatten-Transporthöhe bezeichnet man den Abstand zwischen der Oberkante des Lei-
terplattentransportriemens und der Unterkante der Maschinenfüße.
4.5.2 Warnhinweise
GEFAHR 4
Nur ASM-Technikern bzw. zertifizierten Personen ist es erlaubt, den Bestückautomaten aufzustel-
len und in Betrieb zu nehmen.
Beachten Sie dazu die geltenden Unfallverhütungsvorschriften.
Legen Sie sich zur Montage der Maschinenfüße niemals unter den Bestückautomaten. Alle
Baugruppen und Teile sind von den Freiräumen für die Bauelementetische aus montierbar.
Wenn Sie dennoch an der Unterseite des Bestückautomaten Montagearbeiten durchführen,
müssen Sie diesen durch geeignete Maßnahmen zusätzlich absichern. Der Gabelstapler al-
lein ist als Abstützung nicht zulässig!
Achten Sie darauf, dass die Portale über dem Leiterplatten-Transportbereich positioniert
sind, damit Sie die Kopffreiheit während der Montage nicht einschränken. Sie schließen da-
durch Verletzungsrisiken aus.
Zur Höheneinstellung des Bestückautomaten sind zwei Personen erforderlich:
– eine Person führt die erforderlichen Montagearbeiten durch,
– die andere Person beobachtet die Lagestabilität des angehobenen Bestückautomaten
bei der Montage.
Tragen Sie zum Schutz ihrer Füße speziell verstärktes Schuhwerk. Ein Maschinenfuß wiegt
6,75 kg.
