4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie 4.5 Den Bestückautomaten aufstellen Ausgabe 08/2011 DE 264 4.5.4 Leiterplat ten-T rans porthöhe voreinstellen Schieben Sie die Gabel des Gab elstapler …
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.5 Den Bestückautomaten aufstellen
263
4.5.3 Werkzeuge und Hilfsmittel
Für die Höheneinstellung des Bestückautomaten benötigen Sie folgende Werkzeuge und Hilfs-
mittel:
– Gabelschlüssel SW 36 [00096286-01]
Schlüsselweite 36 für die Einstellschraube M24x2x120 zur Höhenjustage der Maschinen-
füße 4
– Hakenschlüssel 135 - 145 zum Justieren der mittleren Maschinenfüße [00376519-xx]
– Einmaulschlüssel SW 65 [00353827-01]
Schlüsselweite 65 für die Sechskant-Kontermutter M24 am mittleren Maschinenfuß 4
– Sechskantstiftschlüssel, Größe 10 [00373926-01]
für Innensechskantschrauben M12x80 zum Befestigen der Distanzstücke der mittleren Ma-
schinenfüße 4
– Sechskantstiftschlüssel, Größe 19 [00373928-01]
für Innensechskantschraube M24x90 zum provisorischen Klemmen der Klemmstücke der
vier äußeren Maschinenfüße 4
– Drehmomentschlüssel mit Sechskantstift, Größe 19, Anzugsdrehmoment 130 Nm
zur endgültigen Montage der vier äußeren Maschinenfüße
– Gabelstapler
Gabellänge: min. 1800 mm 4
Tragkraft: min. 6000 kg 4
Gabelweite: siehe Abb. 4.5 - 1
4
– Maschinenwasserwaage: Genauigkeit 0,02 mm/m
– Luftkissen-Transportsystem: SIPLACE HSxx [00119002-xx]
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
4.5 Den Bestückautomaten aufstellen Ausgabe 08/2011 DE
264
4.5.4 Leiterplatten-Transporthöhe voreinstellen
Schieben Sie die Gabel des Gabelstaplers unter den Bestückautomaten, wie dies in Abb. 4.5
- 1 dargestellt ist.
4

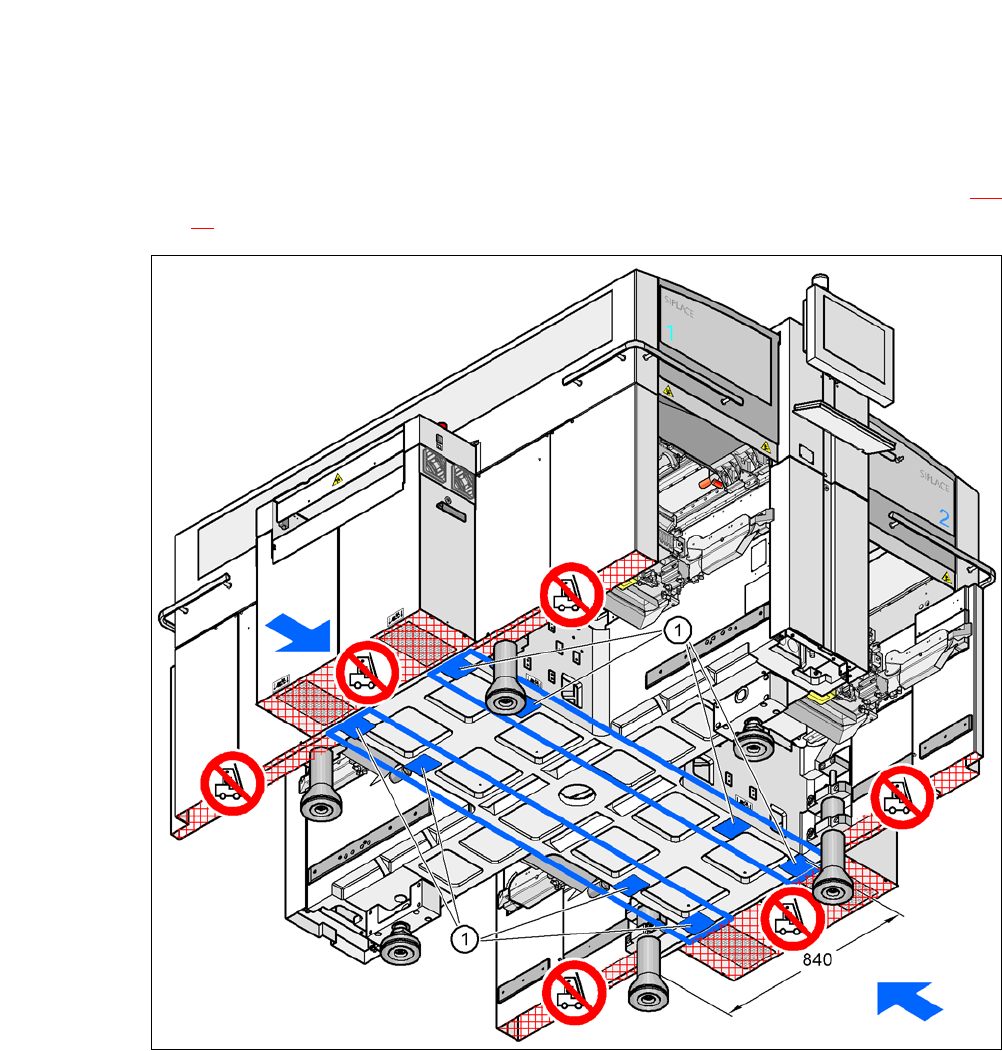

Abb. 4.5 - 1 Auflageflächen - Gabel parallel zur Leiterplatten-Transportrichtung
(1) Auflageflächen für die Gabel des Gabelstaplers
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.5 Den Bestückautomaten aufstellen
265
4
WARNUNG 4
Beachten Sie vor dem Anheben des Bestückautomaten unbedingt folgende Punkte, um irrever-
sible Schäden am Bestückautomaten zu vermeiden:
– Die Gabel darf nur so weit geöffnet sein, dass sie sich immer innerhalb des Bereichs der bei-
den Maschinenfüße befindet (Ansatzflächen siehe Abb. 4.5 - 1
, Seite 264). Der Abstand der
Maschinenfüße beträgt 776 mm. Es ist ausdrücklich untersagt, den Gabelabstand so weit zu
vergrößern, dass der Bestückautomat an den Seitenteilen des Maschinenrahmens angeho-
ben wird. Eine Verformung des Maschinenrahmens wäre die Folge.
– Achten Sie darauf, dass die Gabel beim Anheben des Bestückautomaten gleichförmig belas-
tet wird. Eine feste Unterlage zwischen Gabel und Bestückautomat verhindert das Kippen
des Bestückautomaten beim Anheben. So lässt sich eine einseitige Belastung der Maschi-
nenfüße vermeiden, was zu einer Verformung der Befestigung der Maschinenfüße führen
würde. Wir empfehlen, dass eine zweite Person das Anheben des Bestückautomaten beob-
achtet und sicherstellt, dass der Bestückautomat beim Anheben durch den Gabelstapler nicht
zur Seite kippt.
Heben Sie den Bestückautomaten mit dem Gabelstapler etwa 35 cm hoch. So vermeiden Sie
jegliches Verletzungsrisiko für Ihre Füße, wenn sich die Maschinenfüße versehentlich absen-
ken.
Der Bestückautomat steht auf 6 Füßen.
– 4 äußere Maschinenfüße (Pos. 1 in Abb. 4.5 - 3
, Seite 267)
Die äußeren Maschinenfüße gibt es in zwei Ausführungen: 4
– äußerer Maschinenfuß für die LP-Transporthöhe 830 mm,
Länge 369 mm, [03041008-01] (Pos. 1 in Abb. 4.5 - 2
)
– äußerer Maschinenfuß für die LP-Transporthöhen 900, 930 und 950 mm,
Länge 439 mm [03000890-02] (Pos. 2 in Abb. 4.5 - 2
).
– 2 mittlere Maschinenfüße (Pos. 2 in Abb. 4.5 - 3
, Seite 267) mit 2 Distanzstücken (Pos. 3 und
Pos. 4 in Abb. 4.5 - 3
, Seite 267) zur Höheneinstellung, wenn erforderlich.
