4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie 4.5 Den Bestückautomaten aufstellen Ausgabe 08/2011 DE 266 4 Abb. 4.5 - 2 Äußere Maschinenfüße - zwei Ausführ ungen (Maße in Millimeter)
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.5 Den Bestückautomaten aufstellen
265
4
WARNUNG 4
Beachten Sie vor dem Anheben des Bestückautomaten unbedingt folgende Punkte, um irrever-
sible Schäden am Bestückautomaten zu vermeiden:
– Die Gabel darf nur so weit geöffnet sein, dass sie sich immer innerhalb des Bereichs der bei-
den Maschinenfüße befindet (Ansatzflächen siehe Abb. 4.5 - 1
, Seite 264). Der Abstand der
Maschinenfüße beträgt 776 mm. Es ist ausdrücklich untersagt, den Gabelabstand so weit zu
vergrößern, dass der Bestückautomat an den Seitenteilen des Maschinenrahmens angeho-
ben wird. Eine Verformung des Maschinenrahmens wäre die Folge.
– Achten Sie darauf, dass die Gabel beim Anheben des Bestückautomaten gleichförmig belas-
tet wird. Eine feste Unterlage zwischen Gabel und Bestückautomat verhindert das Kippen
des Bestückautomaten beim Anheben. So lässt sich eine einseitige Belastung der Maschi-
nenfüße vermeiden, was zu einer Verformung der Befestigung der Maschinenfüße führen
würde. Wir empfehlen, dass eine zweite Person das Anheben des Bestückautomaten beob-
achtet und sicherstellt, dass der Bestückautomat beim Anheben durch den Gabelstapler nicht
zur Seite kippt.
Heben Sie den Bestückautomaten mit dem Gabelstapler etwa 35 cm hoch. So vermeiden Sie
jegliches Verletzungsrisiko für Ihre Füße, wenn sich die Maschinenfüße versehentlich absen-
ken.
Der Bestückautomat steht auf 6 Füßen.
– 4 äußere Maschinenfüße (Pos. 1 in Abb. 4.5 - 3
, Seite 267)
Die äußeren Maschinenfüße gibt es in zwei Ausführungen: 4
– äußerer Maschinenfuß für die LP-Transporthöhe 830 mm,
Länge 369 mm, [03041008-01] (Pos. 1 in Abb. 4.5 - 2
)
– äußerer Maschinenfuß für die LP-Transporthöhen 900, 930 und 950 mm,
Länge 439 mm [03000890-02] (Pos. 2 in Abb. 4.5 - 2
).
– 2 mittlere Maschinenfüße (Pos. 2 in Abb. 4.5 - 3
, Seite 267) mit 2 Distanzstücken (Pos. 3 und
Pos. 4 in Abb. 4.5 - 3
, Seite 267) zur Höheneinstellung, wenn erforderlich.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
4.5 Den Bestückautomaten aufstellen Ausgabe 08/2011 DE
266
4

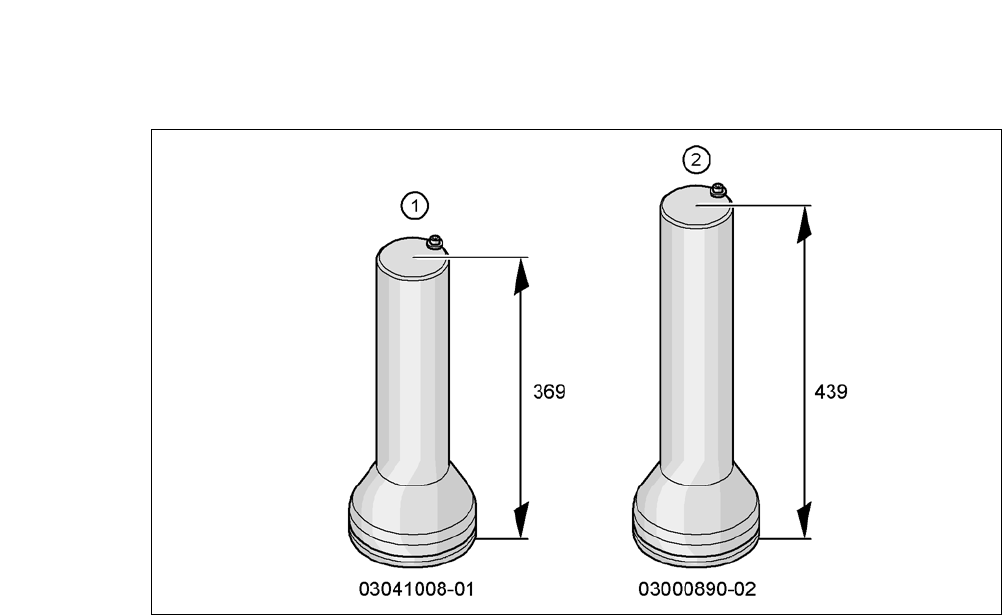

Abb. 4.5 - 2 Äußere Maschinenfüße - zwei Ausführungen (Maße in Millimeter)
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.5 Den Bestückautomaten aufstellen
267
4
Abb. 4.5 - 3 Maschinenfüße des Bestückautomaten
4
(1) Äußerer Maschinenfuß, 4 x, 2 Ausführungen (siehe Abb. 4.5 - 2, Seite 266)
(2) Mittlerer Maschinenfuß, 2 x
(3) Distanzstück an der Seite des Stromversorgungseinschubs
(4) Distanzstück an der Seite des Pneumatikeinschubs
(5) Gewindebohrung für den mittleren Maschinenfuß
(T) Leiterplattentransportrichtung
(P) Pneumatikeinschub
(S) Stromversorgungseinschub
