Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme Ausgabe 08/2011 DE 4.5 Den Bestückautomaten aufstellen 269 Schrauben Sie das Ge winde des mittleren Maschinenfußes in die Bo hrung an der Unter seite d…

4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
4.5 Den Bestückautomaten aufstellen Ausgabe 08/2011 DE
268
4.5.4.1 Höhe der mittleren Maschinenfüße voreinstellen
Zunächst werden die mittleren Maschinenfüße voreingestellt. Je nach Bestückautomatenhöhe
muss das Distanzstück lagerichtig an der Unterseite angeschraubt werden.
Leiterplatten-Transporthöhe von 830 mm einstellen 4
Für die Leiterplatten-Transporthöhe von 830 mm benötigen Sie kein Distanzstück.
Schrauben Sie den mittleren Maschinenfuß in das dafür vorgesehene Gewinde möglichst
weit ein (Siehe Punkt 5 in Abb. 4.5 - 3
, Seite 267).
Leiterplatten-Transporthöhe von 900 mm einstellen 4
Für die Leiterplatten-Transporthöhe von 900 mm benötigen Sie das Distanzstück.
Richten Sie dieses so aus, dass die 90 mm - Seite vertikal ausgerichtet ist und die Bohrung
für den mittleren Maschinenfuß nach unten zeigt.
4
4
4
4
4
4
4
4
4
4
4
4
Abb. 4.5 - 4 Ausrichtung des Distanzstücks für 900 mm Transporthöhe
4
(1) Distanzstück-Höhe 90 mm
(2) Mittlerer Maschinenfuß
(3) Kontermutter M24
(4) Innensechskantschraube M12x80, 4 Stück

Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.5 Den Bestückautomaten aufstellen
269
Schrauben Sie das Gewinde des mittleren Maschinenfußes in die Bohrung an der Unterseite
des Distanzstücks.
Richten Sie die beiden Distanzstücke an der Maschinenunterseite folgendermaßen aus:
– Die Öffnung des Distanzstücks auf der Pneumatikeinschubseite weist in Leiterplatten-
transportrichtung (siehe Punkt 4 in Abb. 4.5 - 3
, Seite 267).
– Die Öffnung des Distanzstücks auf der Stromversorgungsseite zeigt in Gegenrichtung
zur Leiterplatten-Transportrichtung (siehe Punkt 3 in Abb. 4.5 - 3
, Seite 267).
Befestigen Sie beide Distanzstücke mit je vier Innensechskantschrauben M12x80 (siehe
Punkt 4 in Abb. 4.5 - 4
). Verwenden Sie dazu den Schraubendrehereinsatz mit Schlüsselmaß
10 mm.
Leiterplatten-Transporthöhen von 930 mm und 950 mm einstellen 4
Auch für die Leiterplatten-Transporthöhen von 930 mm und 950 mm benötigen Sie das Distanz-
stück.
Richten Sie das Distanzstück so aus, dass die 122,5 mm - Seite vertikal ausgerichtet ist und
die Bohrung für den mittleren Maschinenfuß nach unten zeigt.
4
Abb. 4.5 - 5 Ausrichtung des Distanzstücks für die Transporthöhen 930 und 950 mm
4
(1) Distanzstück-Höhe 122,5 mm
(2) Maschinenfuß
(3) Kontermutter M24
(4) Innensechskantschraube M12x80, 4 Stück
122,5 mm

4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
4.5 Den Bestückautomaten aufstellen Ausgabe 08/2011 DE
270
Schrauben Sie das Gewinde des mittleren Maschinenfußes in die Bohrung an der Unterseite
des Distanzstücks.
Richten Sie beide Distanzstücke folgendermaßen aus:
– Die Öffnung des Distanzstücks auf der Pneumatikeinschubseite weist in Leiterplatten-
transportrichtung (siehe Punkt 4 in Abb. 4.5 - 3
, Seite 267).
– Die Öffnung des Distanzstücks auf der Stromversorgungsseite zeigt in Gegenrichtung
zur Leiterplatten-Transportrichtung (siehe Punkt 3 in Abb. 4.5 - 3
, Seite 267).
Befestigen Sie beide Distanzstücke mit je vier Innensechskantschrauben M12x80 (siehe
Punkt 4 in Abb. 4.5 - 5
). Verwenden Sie dazu den Schraubendrehereinsatz mit Schlüsselmaß
10 mm.
4.5.4.2 Höhe der äußeren Maschinenfüße voreinstellen
4

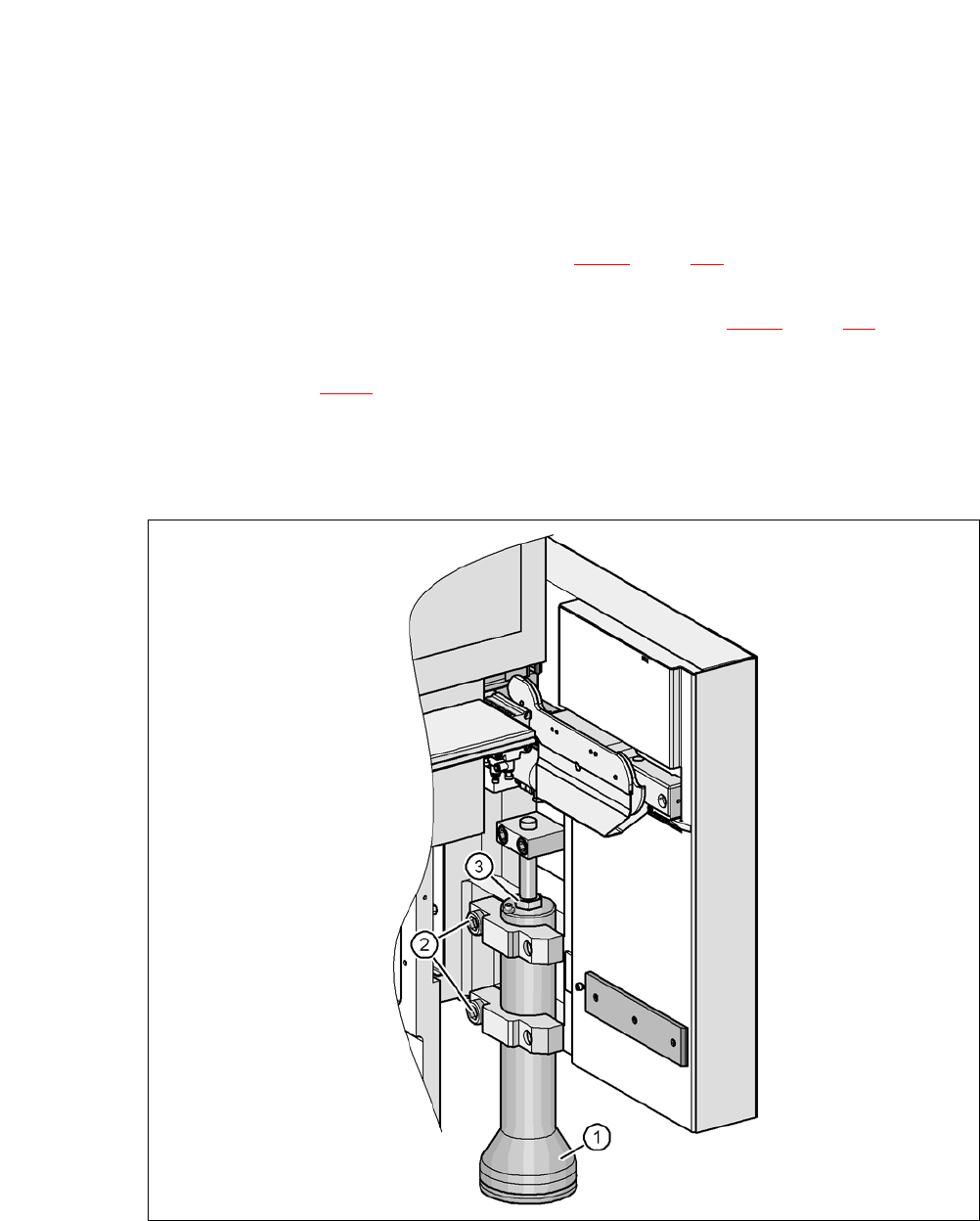

Abb. 4.5 - 6 Höhe der äußeren Maschinenfüße voreinstellen
(1) Maschinenfuß - 2 Ausführungen
(2) Innensechskantschraube, M24x90
(3) Einstellschraube M24x2x120
