4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie 4.5 Den Bestückautomaten aufstellen Ausgabe 08/2011 DE 282 4.5.8.2 Achseinschub CA4 (Port ale 2 und 3) - S tecker anschließen  Schließen Sie die elektri…

100%1 / 504
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.5 Den Bestückautomaten aufstellen
281
4.5.8 Achseinschub an der CA4 und CA3 installieren
4.5.8.1 Achseinschub CA4 (Portale 2 und 3) - elektrische Anschlussstellen
4

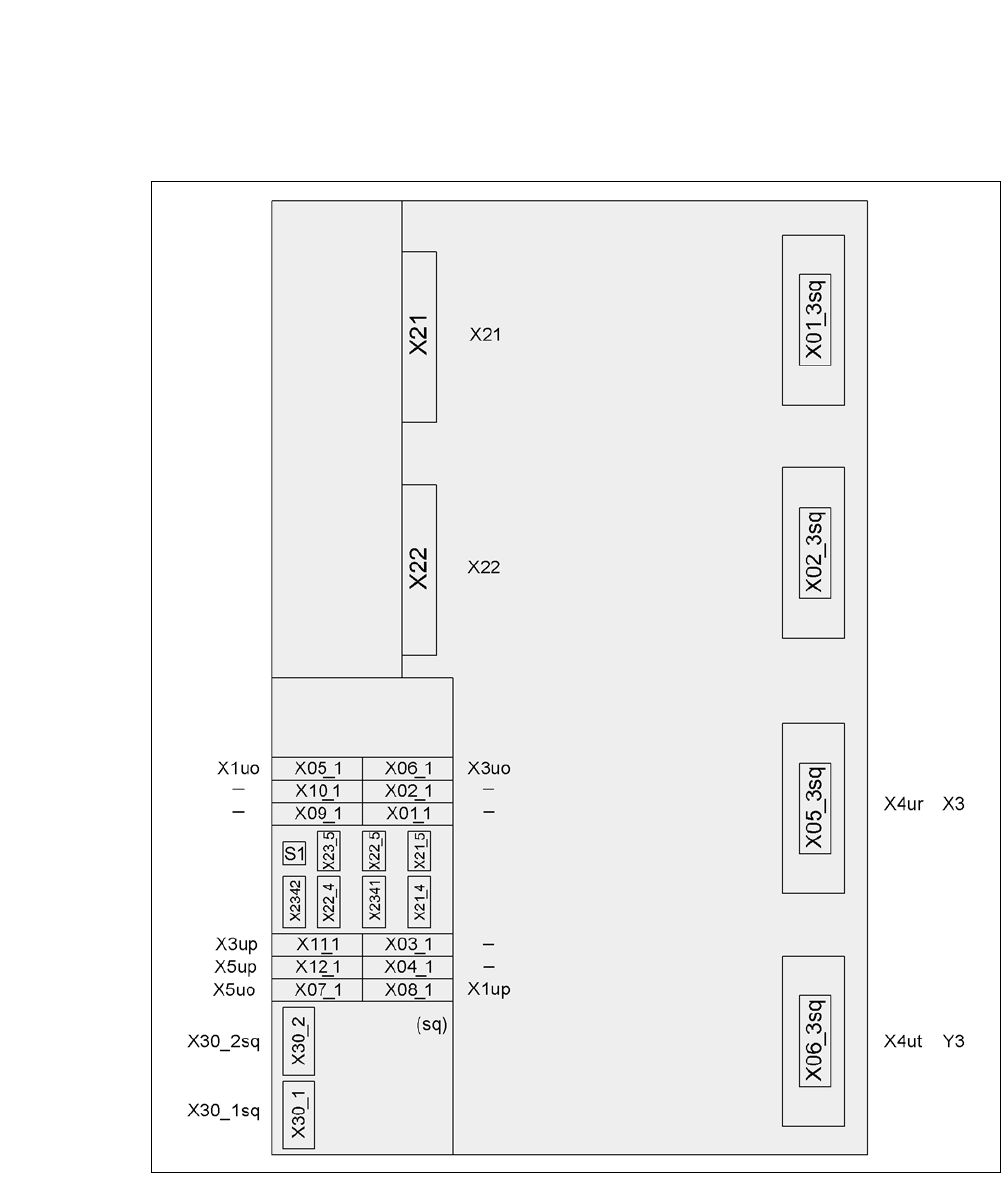

Abb. 4.5 - 12 Achseinschub CA4 (Portale 2 und 3), Rückseite - elektrische Anschlussstellen
Stecker Stecker
Stecker
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
4.5 Den Bestückautomaten aufstellen Ausgabe 08/2011 DE
282
4.5.8.2 Achseinschub CA4 (Portale 2 und 3) - Stecker anschließen
Schließen Sie die elektrischen Kabel nach folgendem Schema an:
4
4
Kontrollieren Sie die Schalterstellungen von S1
1: ON
2: ON
Achseinschub CA4
Stecker
Anschlusskabel Hinweis
Stecker Kabel
X21 X21
03009782
03009783
03009784
03009785
03009786 W1-W5
Stecker mit Bügel sichern
X22 X22
03009802
03009803
03009804
03009805
03009807
Stecker mit Bügel sichern
X01_3sq X4tr 03009780 Stecker einrasten
X02_3sq X4tt 03009781 Stecker einrasten
X05_3sq X4ur 03009800 Stecker einrasten
X06_3sq X4ut 03009801 Stecker einrasten
X01_1sq
X02_1sq
X03_1sq
X1to
X3to
X5to
03009791
03009792
03009793
Bis zum Anschlag einstecken
X04_1sq
X09_1sq
X10_1sq
X1tp
X3tp
X5tp
03009794
03009795
03009796
Bis zum Anschlag einstecken
X05_1sq
X06_1sq
X07_1sq
X1uo
X3uo
X5uo
03009811
03009812
03009813
Bis zum Anschlag einstecken
X08_1sq
X11_1sq
X12_1sq
X1up
X3up
X5up
03009814
03009815
03009816
Bis zum Anschlag einstecken
X30_1sq
X30_2sq
X30_1sq
X30_2sq
03010054
03010054
Festschrauben
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.5 Den Bestückautomaten aufstellen
283
4.5.8.3 Achseinschub CA3 (Portal 3) - elektrische Anschlussstellen
4
Abb. 4.5 - 13 Achseinschub CA3 (Portal 3), Rückseite - elektrische Anschlussstellen
Stecker
Stecker Stecker
