4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie 4.5 Den Bestückautomaten aufstellen Ausgabe 08/2011 DE 298 4.5.1 1.5 Seitenbleche montieren Befestigen Sie das Erdungskabel an jedem Seitenblech ( Pos.…
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.5 Den Bestückautomaten aufstellen
297
4.5.11.3 Box-PC Einschub der CA4 und CA3 - Steckverbindungen an der Rückseite
4
4
4.5.11.4 Box-PC-Einschub montieren
Stellen Sie die Steckverbindungen an der Rückseite des Box-PC-Einschubs her (siehe Ab-
schnitt 4.5.11.3
).
Heben Sie den Box-PC-Einschub vorsichtig auf die Schiene im Anbausatz.
Achten Sie darauf, keine Kabel zu quetschen.
Schieben Sie den Box-PC-Einschub in den Anbausatz bis zum Anschlag ein.
Stellen Sie die Steckverbindungen an der Frontseite des Box-PC-Einschubs her (siehe Ab-
schnitt 4.5.11.2
).
Fixieren Sie die Kabel an der Frontseite mit Kabelbindern.
Sichern Sie den Box-PC-Einschub mit der Zylinderschraube.
Befestigen Sie das Erdungskabel an der Türe (Pos. 2 in Abb. 4.5 - 15, Seite 288), wie dies in
Abb. 4.5 - 17
auf Seite 292 dargestellt ist.
Verriegeln Sie die Türen.
HINWEIS 4
Beim CA4- und CA3 Automaten fahren Sie fort mit Abschnitt 4.5.13
"Achseinschub an der CA4
und CA3 installieren" auf Seite 304.
Box-PC Einschub,
Rückseite
(Abb. 4.5 - 20
)
Stecker
Anschlusskabel Hinweis
Stecker Kabel
PE1 Kabelring Erdungskabel
Nach Abb. 4.5 - 17
,
Seite 292
befestigen
X1rz X1rz 03051757 Bis zum Anschlag einstecken
X3rz X3rz 03050907 Bis zum Anschlag einstecken
X1pd X1pd 03051751 Bis zum Anschlag einstecken
X2pd X2pd 03051752 Bis zum Anschlag einstecken
X3pd X3pd 03051753 Bis zum Anschlag einstecken
X4pd X4pd 03051754 Bis zum Anschlag einstecken
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
4.5 Den Bestückautomaten aufstellen Ausgabe 08/2011 DE
298
4.5.11.5 Seitenbleche montieren
Befestigen Sie das Erdungskabel an jedem Seitenblech (Pos. 6 in Abb. 4.5 - 15, Seite 288),
wie dies in Abb. 4.5 - 17
Seite 292 dargestellt ist.
Befestigen Sie das Seitenblech mit je 6 Zylinderschrauben am Maschinenrahmen.
Fahren Sie fort mit Abschnitt 4.5.14 " Hauptstöranzeigen montieren", Seite 306.
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.5 Den Bestückautomaten aufstellen
299
4.5.12 Computereinschub der CA4 und CA3 installieren
4.5.12.1 Computereinschub - elektrische Anschlussstellen
4

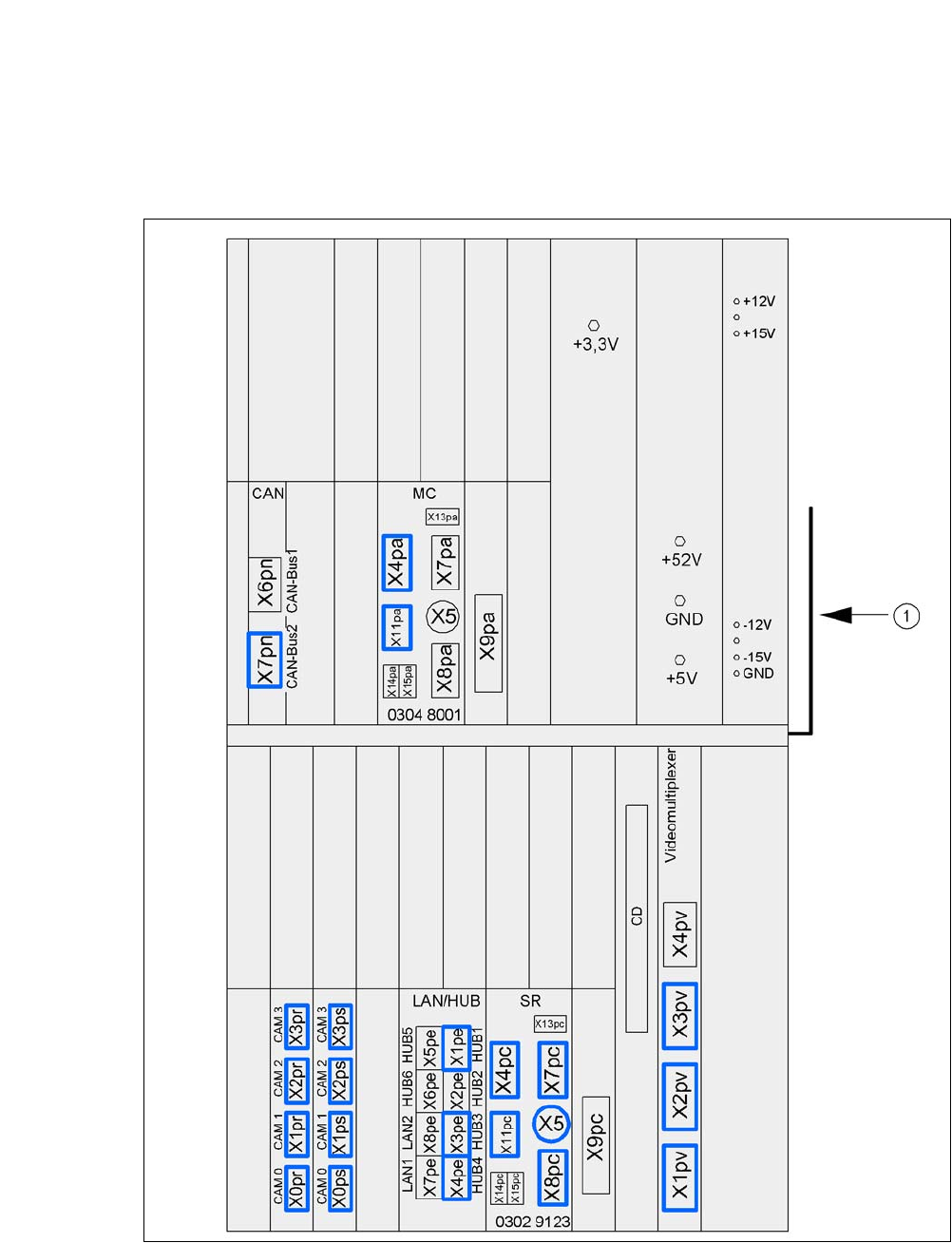

Abb. 4.5 - 21 Computereinschub, Frontseite - Stecker anschließen
(1) Kabelführungsblech
