4.5.11.5 Seitenbleche montieren
Befestigen Sie das Erdungskabel an jedem Seitenblech (Pos. 6 in Abb. 4.5 - 15, Seite 288),
wie dies in Abb. 4.5 - 17
Seite 292 dargestellt ist.
Befestigen Sie das Seitenblech mit je 6 Zylinderschrauben am Maschinenrahmen.
Fahren Sie fort mit Abschnitt 4.5.14 " Hauptstöranzeigen montieren", Seite 306.
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.5 Den Bestückautomaten aufstellen
299
4.5.12 Computereinschub der CA4 und CA3 installieren
4.5.12.1 Computereinschub - elektrische Anschlussstellen
4

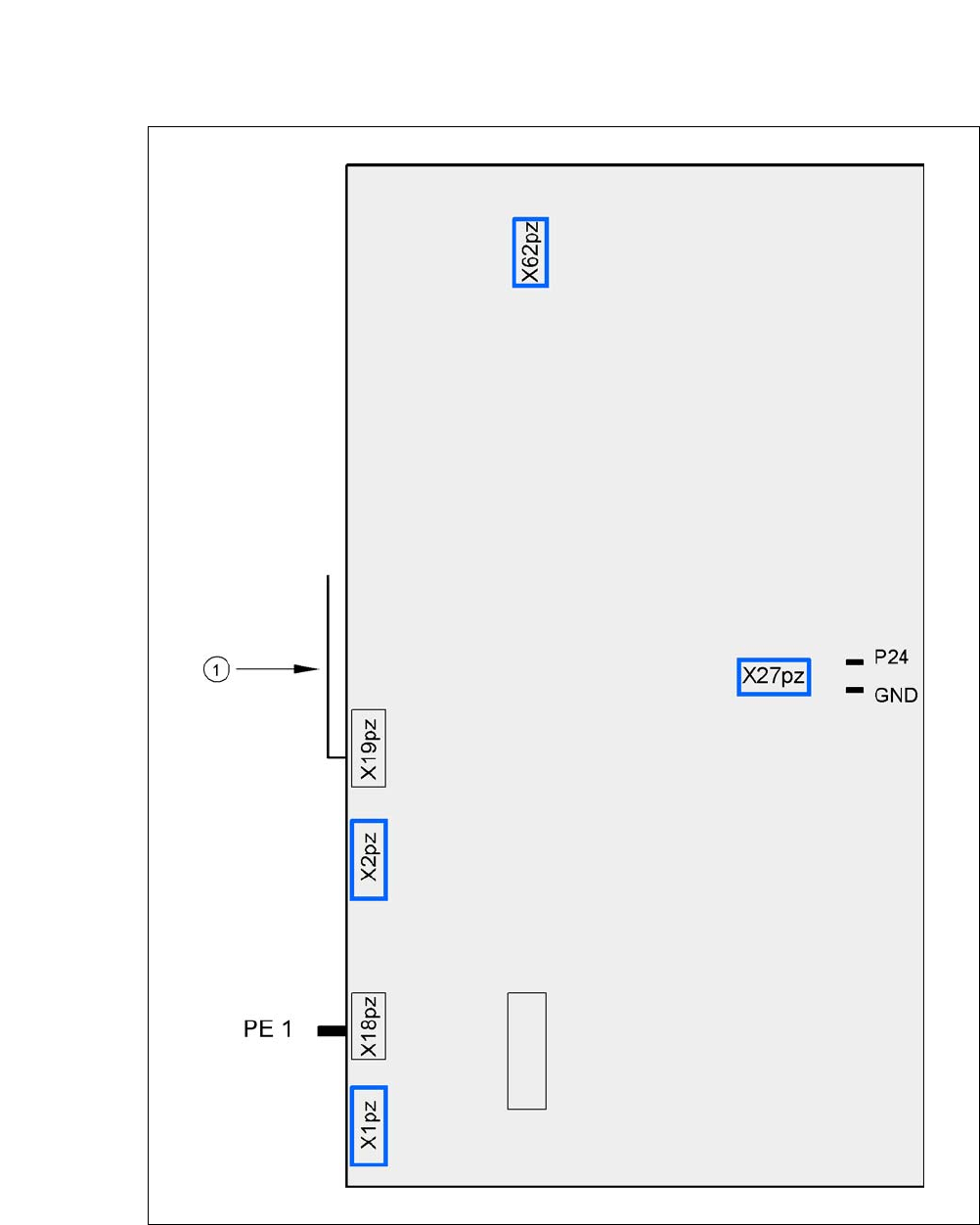

Abb. 4.5 - 21 Computereinschub, Frontseite - Stecker anschließen
(1) Kabelführungsblech
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
4.5 Den Bestückautomaten aufstellen Ausgabe 08/2011 DE
300
4
Abb. 4.5 - 22 Computereinschub, Rückseite - Stecker anschließen
(1) Kabelführungsblech
Lüfter
Batterie
+3,6V
