Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme Ausgabe 08/2011 DE 4.5 Den Bestückautomaten aufstellen 313 4 HINWEI S 4 Das Anzugsd rehmomen t beträgt 1 30 Nm. Bei ge ringerem An zugsdrehm oment könn t…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
4.5 Den Bestückautomaten aufstellen Ausgabe 08/2011 DE
312
Justieren Sie mit dem Gabelschlüssel SW36 die Einstellschraube M24x2x120 (Pos. 1 in Abb.
4.5 - 28
) so, dass bei der geforderten Leiterplatten-Transporthöhe die Libelle der Maschinen-
wasserwaage keine Abweichung vom Nullpunkt zeigt.
4

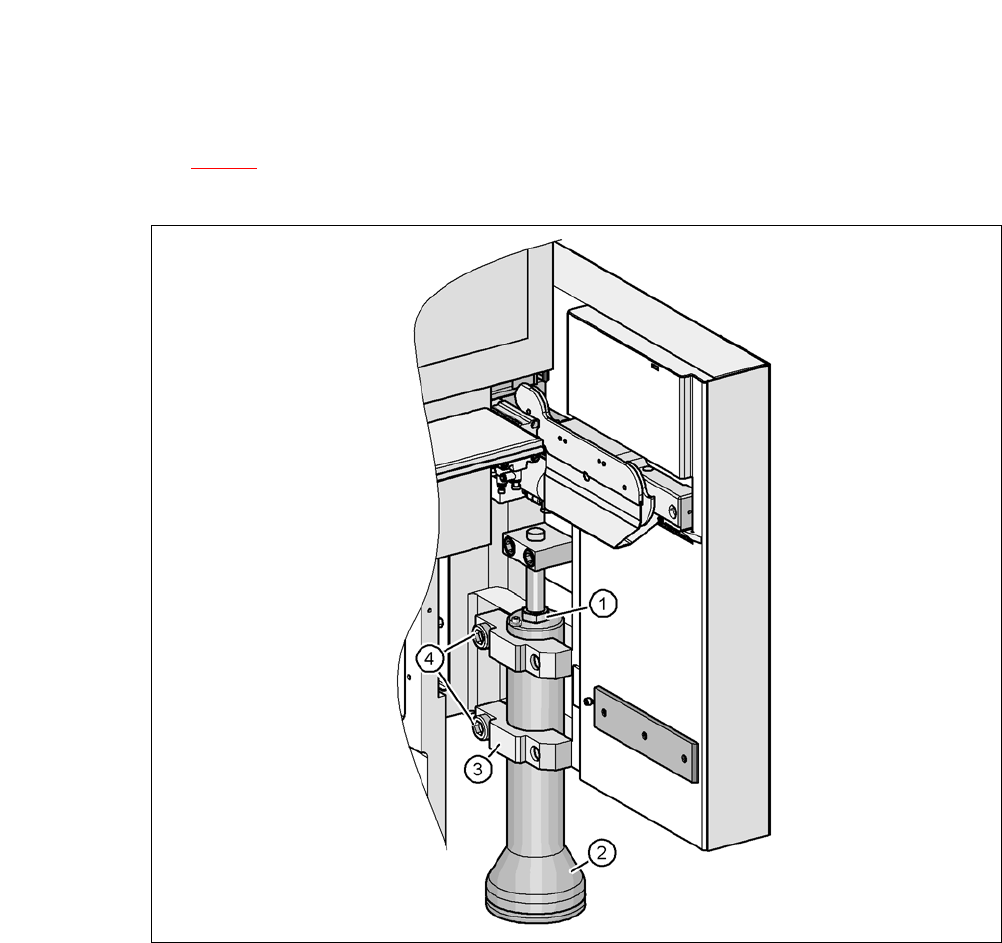

Abb. 4.5 - 28 Höhe der äußeren Maschinenfüße justieren
(1) Einstellschraube M24x2x120 zur Höhenjustage
(2) Äußerer Maschinenfuß
(3) Klemmstück
(4) Innensechskantschraube M24x90
Kontrollieren Sie die geforderte Leiterplatten-Transporthöhe.
Ist der Bestückautomat ausgerichtet, ziehen Sie mit dem Drehmomentschlüssel die In-
nensechskantschrauben M24x90 (Pos. 4) zum Klemmen der Klemmstücke an allen äußeren
Maschinenfüßen fest (Pos. 3).
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.5 Den Bestückautomaten aufstellen
313
4
HINWEIS 4
Das Anzugsdrehmoment beträgt 130 Nm. Bei geringerem Anzugsdrehmoment könnte der
Bestückautomat zum Vibrieren neigen.
Drehen Sie die mittleren Maschinenfüße mit dem Hakenschlüssel 135 - 145 so weit heraus,
bis diese fest auf dem Boden aufsitzen.
Achten Sie darauf, dass Sie die mittleren Maschinenfüße nicht zu weit herausdrehen und den
Bestückautomaten dadurch dejustieren.
4
Abb. 4.5 - 29 Mittleren Maschinenfuß ausrichten und kontern
Kontrollieren Sie noch einmal die exakte Ausrichtung des Bestückautomaten mit der Maschi-
nenwasserwaage.
Ziehen Sie mit dem Gabelschlüssel SW65 die Kontermutter M24 (Pos. 3) fest.
4.5.18 Transportsicherungen entfernen
– Entfernen Sie sämtliche Transportsicherungen von den Portalachsen.
(1) Distanzstück
(2) Mittlerer Maschinenfuß
(3) Kontermutter M24
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
4.6 Das SWS einbauen Ausgabe 08/2011 DE
314
4.5.19 Korrosionsschutzmittel von den Führungsschienen entfernen
Die Bestückautomaten wurden zur Auslieferung mit einem Korrosionsschutzmittel behandelt.
VORSICHT 4
– Entfernen Sie daher den Korrosionsschutz von allen Achsen und Lagern, wenn sie bei der
Inbetriebnahme zum ersten Mal die Maschinenachsen verfahren.
– Fetten Sie alle Achsen und Lager mit dem in der Instandhaltungsanleitung beschriebenen
Fett nach.
Vermischt sich das Korrosionsschutzmittel mit dem Lagerfett der Achsen, kann dies zu einer er-
heblichen Reduktion der Lebensdauer von Lagern und Führungsschienen führen.
VORSICHT 4
Beim Reinigen der Führungsschienen und Maßstäbe darf auf keinen Fall Alkohol in die Füh-
rungswagen gelangen. Alkohol zerstört das Lagerfett in den Führungswagen.
4.6 Das SWS einbauen
VORSICHT 4
Vor dem Einbau der SWS muss der Bestückautomat fertig aufgebaut sein. (Siehe Abschnitt 4.5)
