4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie 4.6 Das SWS einbauen Ausgabe 08/2011 DE 314 4.5.19 Korrosionsschutzmittel v on den Führungsschienen entfernen Die Bestückautomaten wurd en zur Auslieferu…
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.5 Den Bestückautomaten aufstellen
313
4
HINWEIS 4
Das Anzugsdrehmoment beträgt 130 Nm. Bei geringerem Anzugsdrehmoment könnte der
Bestückautomat zum Vibrieren neigen.
Drehen Sie die mittleren Maschinenfüße mit dem Hakenschlüssel 135 - 145 so weit heraus,
bis diese fest auf dem Boden aufsitzen.
Achten Sie darauf, dass Sie die mittleren Maschinenfüße nicht zu weit herausdrehen und den
Bestückautomaten dadurch dejustieren.
4

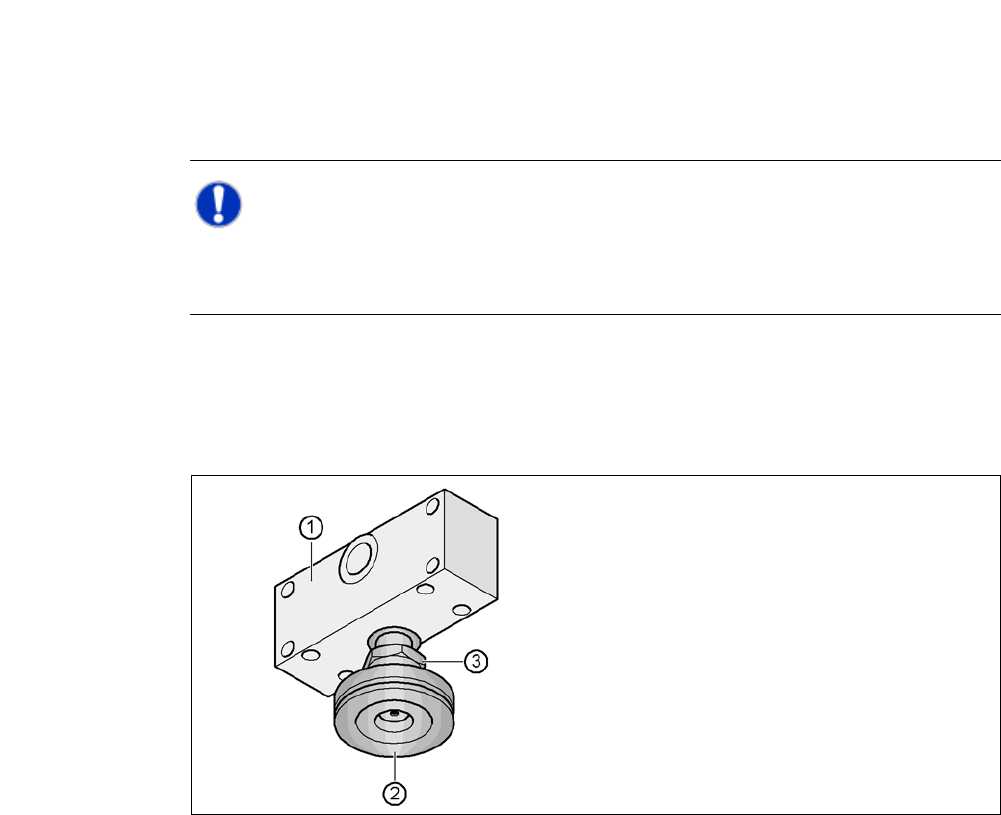

Abb. 4.5 - 29 Mittleren Maschinenfuß ausrichten und kontern
Kontrollieren Sie noch einmal die exakte Ausrichtung des Bestückautomaten mit der Maschi-
nenwasserwaage.
Ziehen Sie mit dem Gabelschlüssel SW65 die Kontermutter M24 (Pos. 3) fest.
4.5.18 Transportsicherungen entfernen
– Entfernen Sie sämtliche Transportsicherungen von den Portalachsen.
(1) Distanzstück
(2) Mittlerer Maschinenfuß
(3) Kontermutter M24
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
4.6 Das SWS einbauen Ausgabe 08/2011 DE
314
4.5.19 Korrosionsschutzmittel von den Führungsschienen entfernen
Die Bestückautomaten wurden zur Auslieferung mit einem Korrosionsschutzmittel behandelt.
VORSICHT 4
– Entfernen Sie daher den Korrosionsschutz von allen Achsen und Lagern, wenn sie bei der
Inbetriebnahme zum ersten Mal die Maschinenachsen verfahren.
– Fetten Sie alle Achsen und Lager mit dem in der Instandhaltungsanleitung beschriebenen
Fett nach.
Vermischt sich das Korrosionsschutzmittel mit dem Lagerfett der Achsen, kann dies zu einer er-
heblichen Reduktion der Lebensdauer von Lagern und Führungsschienen führen.
VORSICHT 4
Beim Reinigen der Führungsschienen und Maßstäbe darf auf keinen Fall Alkohol in die Füh-
rungswagen gelangen. Alkohol zerstört das Lagerfett in den Führungswagen.
4.6 Das SWS einbauen
VORSICHT 4
Vor dem Einbau der SWS muss der Bestückautomat fertig aufgebaut sein. (Siehe Abschnitt 4.5)
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.6 Das SWS einbauen
315
4.6.1 Warnhinweise
GEFAHR 4
Nur ASM-Technikern bzw. zertifizierten Personen ist es erlaubt, das SWS aufzustellen und in Be-
trieb zu nehmen.
Beachten Sie dazu die geltenden Unfallverhütungsvorschriften.
Legen Sie sich zur Montage niemals unter das SWS. Alle Baugruppen und Teile sind von
oben montierbar. Wenn Sie dennoch an der Unterseite Montagearbeiten durchführen, müs-
sen Sie das SWS durch geeignete Maßnahmen zusätzlich absichern. Der Gabelstapler allein
ist als Abstützung nicht zulässig!
Achten Sie darauf, dass die Portale über dem Leiterplatten-Transportbereich positioniert
sind, damit Sie die Kopffreiheit während der Montage nicht einschränken. Sie schließen da-
durch Verletzungsrisiken aus.
Zur Montage des SWS sind zwei Personen erforderlich:
– eine Person führt die erforderlichen Montagearbeiten durch,
– die andere Person beobachtet die Lagestabilität des angehobenen SWS bei der
Montage.
Tragen Sie zum Schutz ihrer Füße speziell verstärktes Schuhwerk.
HINWEIS:
Beachten Sie, dass der Einbau eines SWS nur wie folgt möglich ist: 4
– CA4-Bestückautomat: alle Stellplätze (links für 1 und 3, rechts für 2 und 4)
4.6.2 Werkzeuge und Hilfsmittel
Für die Montage des SWS benötigen Sie folgende Werkzeuge und Hilfsmittel:
– Standardwerkzeug
– Drehmomentschlüssel
– Gabelstapler/Hubwagen (Siehe Abschnitt 4.3
), ggf. Unterlegbalken
–Schraubfüße
