4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie 4.6 Das SWS einbauen Ausgabe 08/2011 DE 316 4.6.3 Das SWS in den Bestückautomaten einbauen 4.6.3.1 Gabelst apler positioniere n  Positionieren Sie den G…

Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme

Ausgabe 08/2011 DE 4.6 Das SWS einbauen

315

4.6.1 Warnhinweise

GEFAHR 4

Nur ASM-Technikern bzw. zertifizierten Personen ist es erlaubt, das SWS aufzustellen und in Be-

trieb zu nehmen.

 Beachten Sie dazu die geltenden Unfallverhütungsvorschriften.

 Legen Sie sich zur Montage niemals unter das SWS. Alle Baugruppen und Teile sind von

oben montierbar. Wenn Sie dennoch an der Unterseite Montagearbeiten durchführen, müs-

sen Sie das SWS durch geeignete Maßnahmen zusätzlich absichern. Der Gabelstapler allein

ist als Abstützung nicht zulässig!

 Achten Sie darauf, dass die Portale über dem Leiterplatten-Transportbereich positioniert

sind, damit Sie die Kopffreiheit während der Montage nicht einschränken. Sie schließen da-

durch Verletzungsrisiken aus.

 Zur Montage des SWS sind zwei Personen erforderlich:

– eine Person führt die erforderlichen Montagearbeiten durch,

– die andere Person beobachtet die Lagestabilität des angehobenen SWS bei der

Montage.

 Tragen Sie zum Schutz ihrer Füße speziell verstärktes Schuhwerk.

HINWEIS:

Beachten Sie, dass der Einbau eines SWS nur wie folgt möglich ist: 4

– CA4-Bestückautomat: alle Stellplätze (links für 1 und 3, rechts für 2 und 4)

4.6.2 Werkzeuge und Hilfsmittel

Für die Montage des SWS benötigen Sie folgende Werkzeuge und Hilfsmittel:

– Standardwerkzeug

– Drehmomentschlüssel

– Gabelstapler/Hubwagen (Siehe Abschnitt 4.3

), ggf. Unterlegbalken

–Schraubfüße

4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie

4.6 Das SWS einbauen Ausgabe 08/2011 DE

316

4.6.3 Das SWS in den Bestückautomaten einbauen

4.6.3.1 Gabelstapler positionieren

 Positionieren Sie den Gabelstapler längs unter dem SWS und öffnen Sie die Gabel so weit,

dass die Auflageflächen des SWS gleichmäßig auf der Gabel aufliegen. Der Magazin-Lift-

Aufbau muss dabei dem Gabelstapler zugewandt sein.

WARNUNG 4

Beachten Sie vor dem Anheben des SWS unbedingt folgende Punkte, um irreversible Schäden

am SWS zu vermeiden:

– Achten Sie darauf, dass die Gabel beim Anheben des SWS gleichförmig belastet wird. Eine

feste Unterlage zwischen Gabel und SWS verhindert das Kippen des SWS beim Anheben.

Wir empfehlen, dass eine zweite Person das Anheben des SWS beobachtet und sicherstellt,

dass dieses beim Anheben durch den Gabelstapler nicht zur Seite kippt.

4.6.3.2 Das SWS in den Bestückautomaten einfahren

HINWEIS: 4

Achten Sie vor dem Einfahren darauf, dass die Anschlüsse CAN-Bus-Anschluss X1x5 und X1x6,

Druckluftanschluss und FFI-Kommunikationsschnittstelle W11 am SWS freigelegt sind.

Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme

Ausgabe 08/2011 DE 4.6 Das SWS einbauen

317

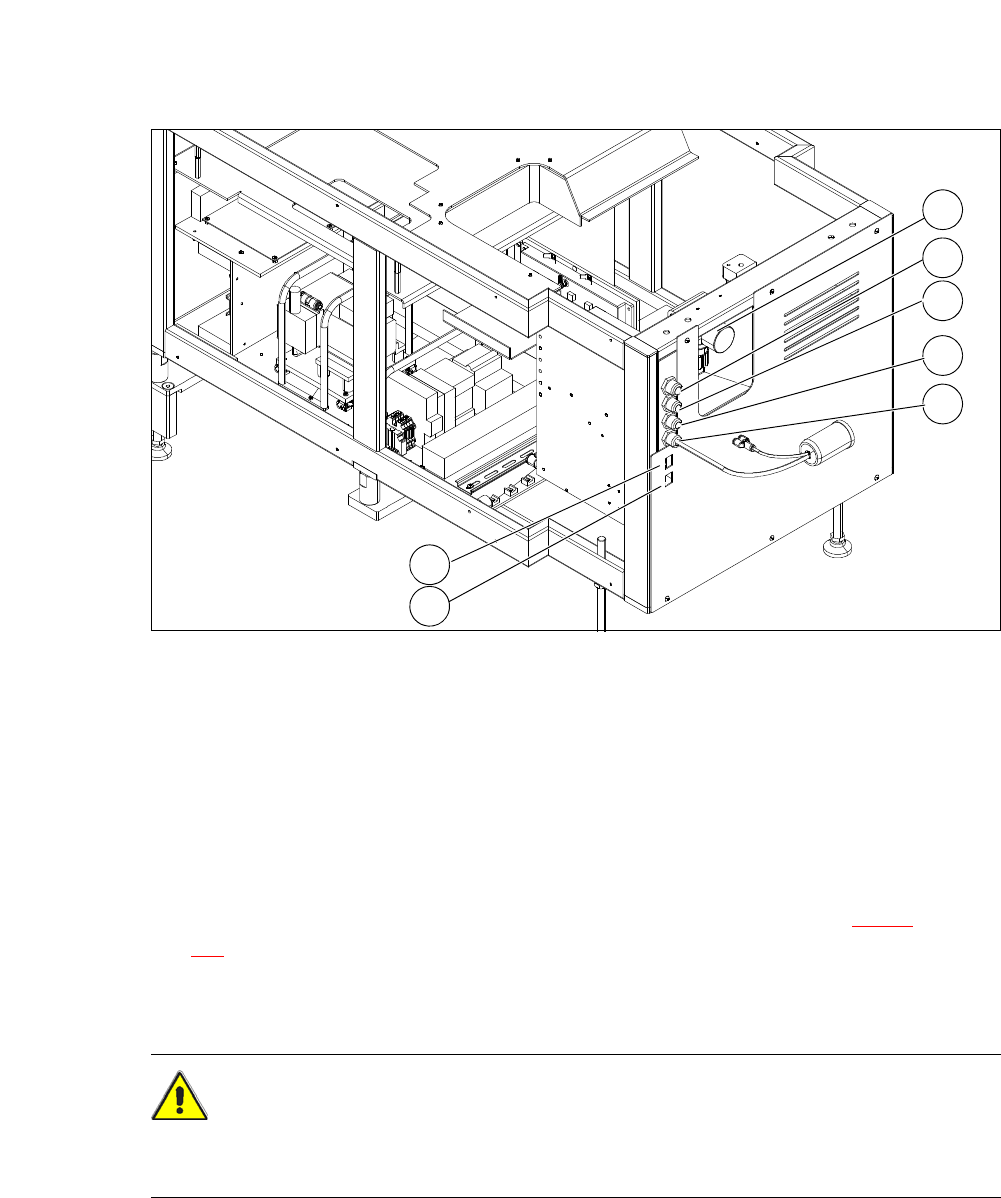

Abb. 4.6 - 1 Anschlüsse am SWS

 Schieben Sie die Gabel des Gabelstaplers unter das SWS (siehe Abschnitt 4.2.4.3 auf Seite

246

 Heben Sie das SWS an und richten Sie es zum Bestückautomaten aus. Reicht der Hubweg

des Hubwagens nicht aus können Sie geeignete Holzbalken oder vergleichbares beilegen.

VORSICHT 4

Klappen Sie den Bildschirm des SWS vor dem Einfahren in die Maschine nach aussen, so dass

dieser nicht gegen die Haube des Bestückers stoßen kann.

(1) Manometer Druckluftversorgung (2) Spannungsversorgung

(3) Kommunikation mit SIPLACE-Automat (4) CAN-Bus

(5) Druckluftanschluss (abgewandelter Adap-

ter Blindstecker [03011592-01])

(6) LAN1

(7) LAN2
