Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme Ausgabe 08/2011 DE 4.6 Das SWS einbauen 319 Abb. 4.6 - 3 Lage der Anschlüsse am Bestückautomaten (1) CAN-Bus-Anschluss X1x5 (2) CAN-Bus-Anschluss X1x6 (3…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
4.6 Das SWS einbauen Ausgabe 08/2011 DE
318
Schieben Sie das SWS vorsichtig bis ca. 30 cm vor den Puffer in den Bestückautomaten
(siehe folgende Abb.), so dass Sie genug Platz haben um die Anschlüsse von SWS und Be-
stücker zu verbinden.

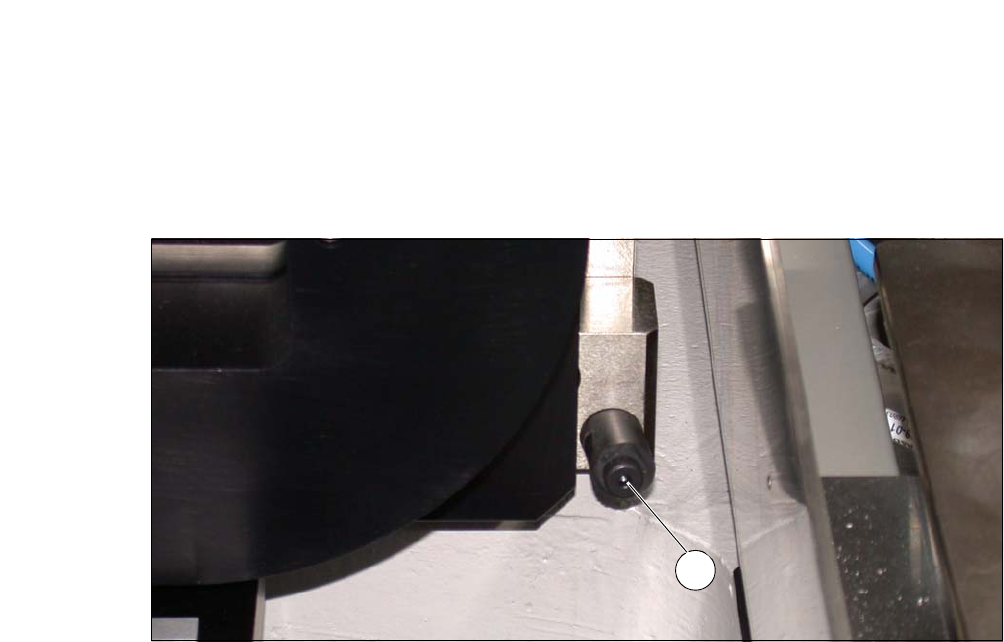

Abb. 4.6 - 2 Puffer
(1) Puffer
4.6.3.3 Das SWS an den Bestückautomaten anschließen
Die Anschlüsse des SWS müssen am Bestückautomaten an den folgenden Anschlüssen ange-
schlossen werden:
– CAN-Bus-Anschlüsse X1x6 und X1x5
– Druckluftanschluss an Druckluftanschluss
– FFI-Kommunikationsschnittstelle W11 an FFI-Kommunikationsschnittstelle X1x3
1
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.6 Das SWS einbauen
319

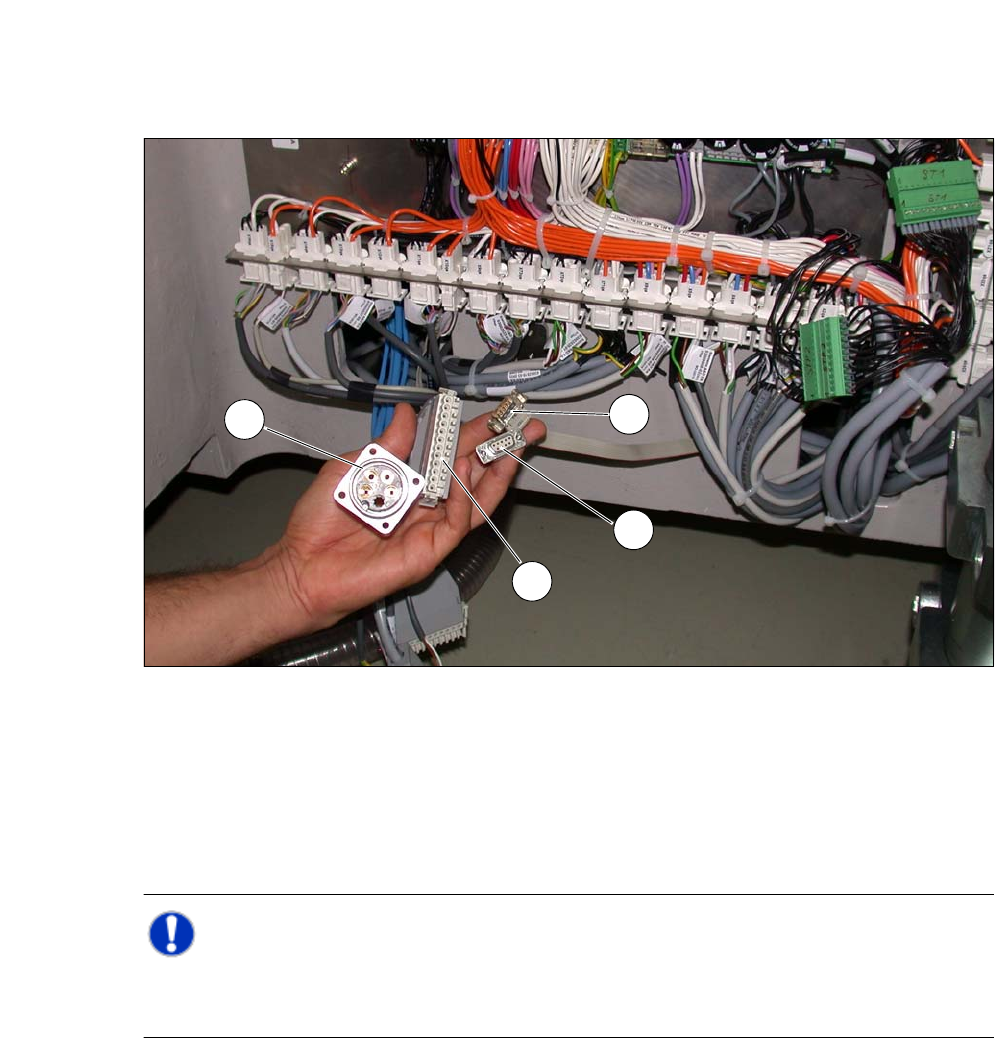

Abb. 4.6 - 3 Lage der Anschlüsse am Bestückautomaten
(1) CAN-Bus-Anschluss X1x5
(2) CAN-Bus-Anschluss X1x6
(3) Druckluftanschluss (modifizierter Blindstopfen [03011592-01])
(4) FFI-Kommunikationsanschluss X1x3
HINWEIS: 4
Schließen Sie das SWS am Bestückautomaten vor dem Ausrichten und der endgültigen Justage
an, da die Anschlussstellen nach dem Einbau nicht mehr zugänglich sind.
1
2
3
4
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
4.6 Das SWS einbauen Ausgabe 08/2011 DE
320
4.6.3.4 Das SWS endgültig justieren
Schieben Sie das SWS mit dem Gabelstapler/Hubwagen vorsichtig bis zum Anschlag am
Puffer in den Bestückautomaten.
Senken Sie das SWS nun vorsichtig mit dem Gabelstapler/Hubwagen gerade so weit ab,
dass es auf den Auflageleisten am Bestückautomaten gleichmäßig aufliegt.
VORSICHT 4
Senken Sie den Hubwagen vor der Befestigung mit den Schrauben nicht zu weit ab, da das
SWS sonst in Richtung Magazin-Lift kippt. 4
Eine zweite Person sollte auf jeden Fall die stabile Lage des SWS während des Absenkvor-
gangs kontrollieren. 4
Zum Einbau des SWS benötigen Sie folgende Schrauben:
–3x M8
–2x M6
– 4x M6 für Winkel (2 am Stellplatz, 2 am Wafer-Tisch)
– 1x Passschraube
HINWEIS: 4
Beachten Sie beim endgültigen Einbau unbedingt nachfolgende Reihenfolge der Verschrau-
bung.
Befestigen Sie die hintere Klemmpratze (6) locker mit einer M8-Schraube.
Setzen Sie die restlichen Schrauben ein und ziehen Sie diese locker an.
HINWEIS 4
Die richtige Lage des SWS ist durch die Passschraube und die Auflageleisten am Bestück-
automaten gegeben. 4
Fixieren Sie die M6-Schrauben (Pos. 4 und 5) nacheinander mit einem Anzugsdrehmoment
von 10 Nm.
Fixieren Sie die M8-Schrauben (Pos. 1, 2 und 6) nacheinander mit einem Anzugsdrehmo-
ment von 18 Nm.
Schrauben Sie die Passchraube in Pos. 3 mit einem Anzugsdrehmoment von 13-14 Nm fest.
