Abb. 4.6 - 3 Lage der Anschlüsse am Bestückautomaten
(1) CAN-Bus-Anschluss X1x5
(2) CAN-Bus-Anschluss X1x6
(3) Druckluftanschluss (modifizierter Blindstopfen [03011592-01])
(4) FFI-Kommunikationsanschluss X1x3
HINWEIS: 4
Schließen Sie das SWS am Bestückautomaten vor dem Ausrichten und der endgültigen Justage
an, da die Anschlussstellen nach dem Einbau nicht mehr zugänglich sind.
1
2
3
4
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA-Serie
4.6 Das SWS einbauen Ausgabe 08/2011 DE
320
4.6.3.4 Das SWS endgültig justieren
Schieben Sie das SWS mit dem Gabelstapler/Hubwagen vorsichtig bis zum Anschlag am
Puffer in den Bestückautomaten.
Senken Sie das SWS nun vorsichtig mit dem Gabelstapler/Hubwagen gerade so weit ab,
dass es auf den Auflageleisten am Bestückautomaten gleichmäßig aufliegt.
VORSICHT 4
Senken Sie den Hubwagen vor der Befestigung mit den Schrauben nicht zu weit ab, da das
SWS sonst in Richtung Magazin-Lift kippt. 4
Eine zweite Person sollte auf jeden Fall die stabile Lage des SWS während des Absenkvor-
gangs kontrollieren. 4
Zum Einbau des SWS benötigen Sie folgende Schrauben:
–3x M8
–2x M6
– 4x M6 für Winkel (2 am Stellplatz, 2 am Wafer-Tisch)
– 1x Passschraube
HINWEIS: 4
Beachten Sie beim endgültigen Einbau unbedingt nachfolgende Reihenfolge der Verschrau-
bung.
Befestigen Sie die hintere Klemmpratze (6) locker mit einer M8-Schraube.
Setzen Sie die restlichen Schrauben ein und ziehen Sie diese locker an.
HINWEIS 4
Die richtige Lage des SWS ist durch die Passschraube und die Auflageleisten am Bestück-
automaten gegeben. 4
Fixieren Sie die M6-Schrauben (Pos. 4 und 5) nacheinander mit einem Anzugsdrehmoment
von 10 Nm.
Fixieren Sie die M8-Schrauben (Pos. 1, 2 und 6) nacheinander mit einem Anzugsdrehmo-
ment von 18 Nm.
Schrauben Sie die Passchraube in Pos. 3 mit einem Anzugsdrehmoment von 13-14 Nm fest.
Betriebsanleitung SIPLACE CA-Serie 4 Aufstellen und Inbetriebnahme
Ausgabe 08/2011 DE 4.6 Das SWS einbauen
321
Schrauben Sie den Winkel zur Fixierung des Wafer-Tisches mit den M6-Schrauben in Pos. 7
und 8 fest.
Schrauben Sie den Winkel zur Fixierung des Wafer-Tisches mit 2 M6-Schrauben am Wafer-
Tisch fest.
4

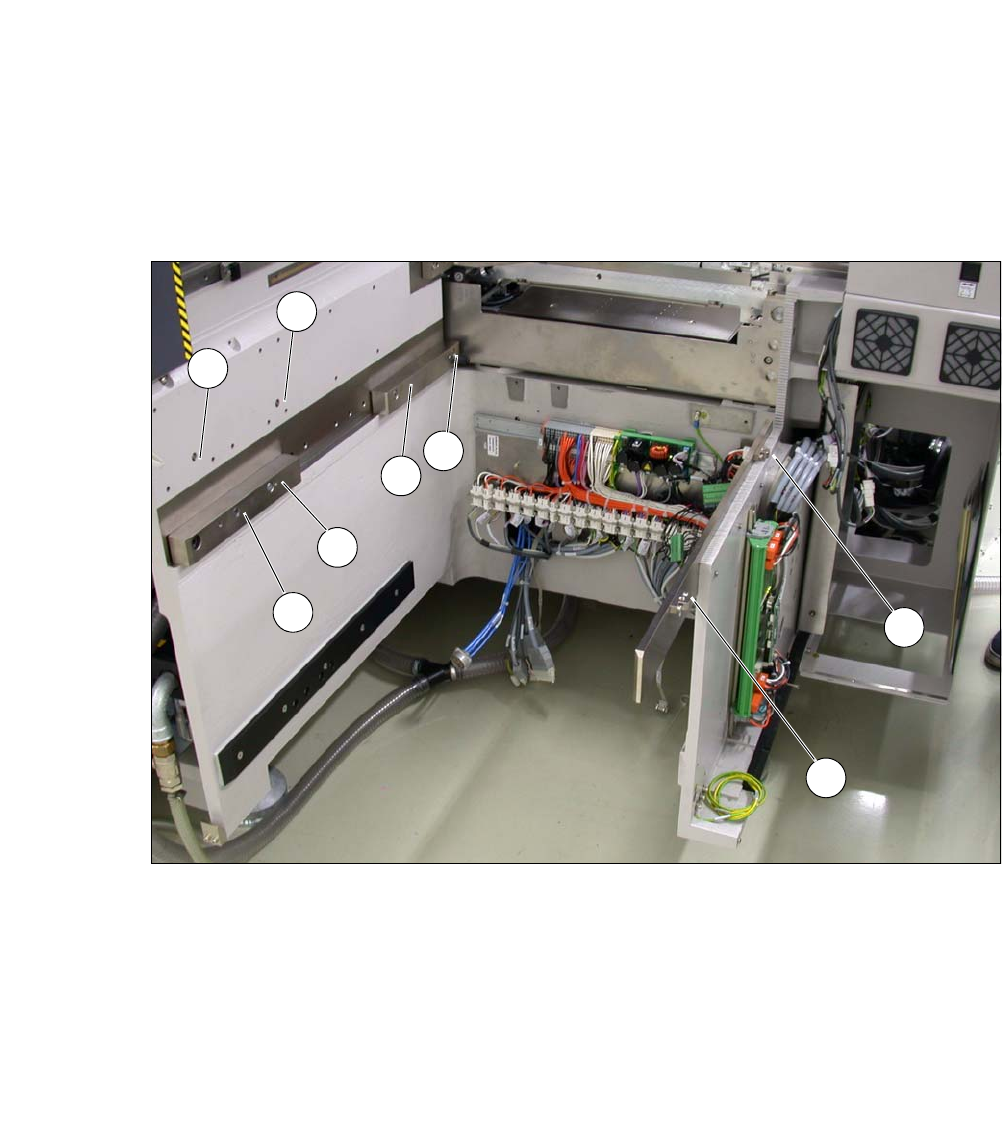

Abb. 4.6 - 4 Bild mit Positionen der Schrauben für SWS am Stellplatz der SIPLACE
Der Gabelstapler/Hubwagen kann entfernt werden.
(1) M8 (2) M8
(3) Passschraube (4) M6
(5) M6 (6) M8 für Klemmpratze
(7) M6 für Winkel (8) M6 für Winkel
2
3
5
4
1
7
8
6
