5.4.6 Steckachsen für große Gurtrollen verwenden

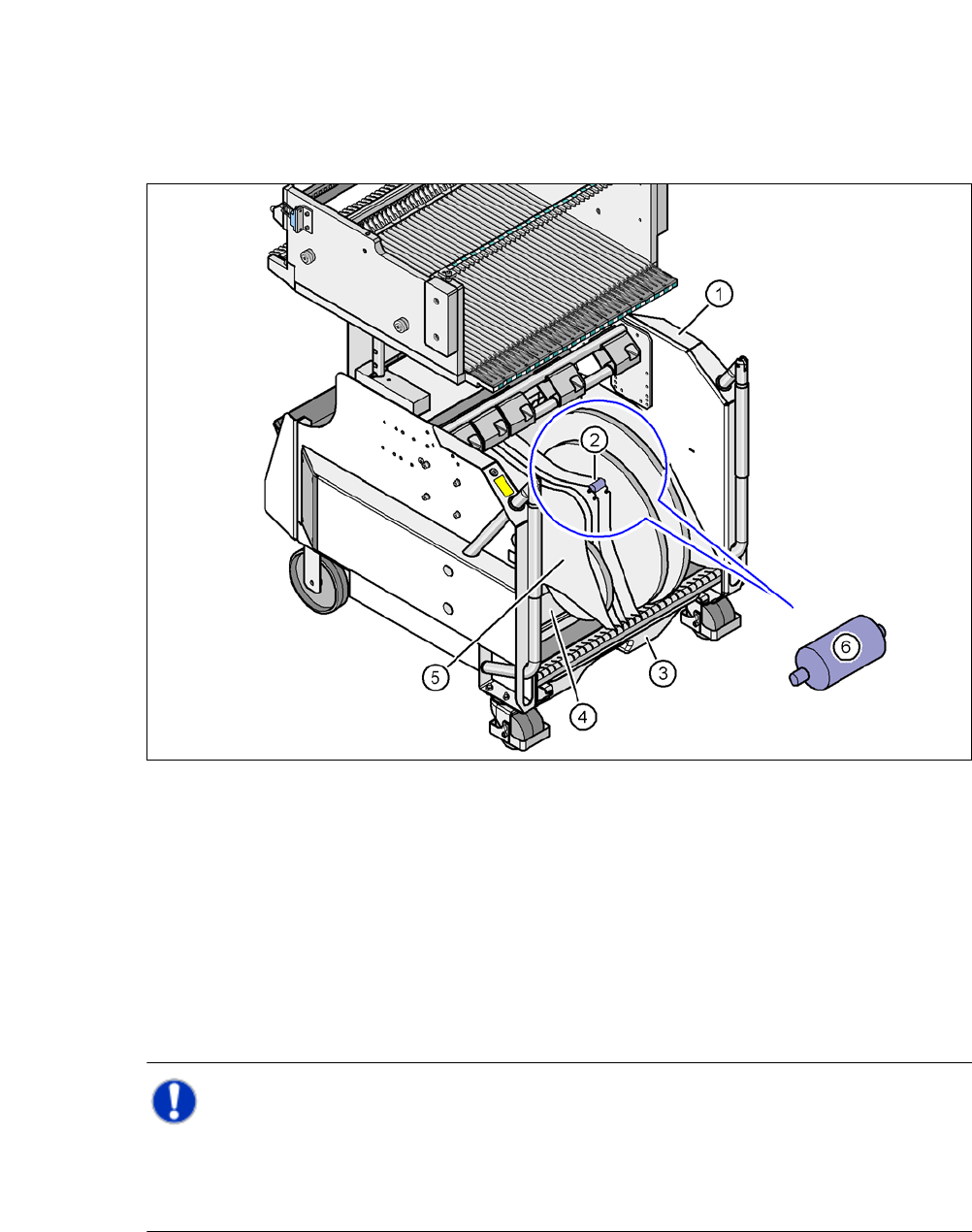

Abb. 5.4 - 4 BE-Wagen, SIPLACE X-Serie mit Gurtcontainer und Steckachse

(1) BE-Wagen

(2) Position der Steckachse

(3) Gurtabfallbehälter

(4) Gurtcontainer

(5) Trennblech

(6) Steckachse (vergrößert)

HINWEIS: 5

Bei BE-Wagen der X-Serie benötigen Sie in der Regel keine Steckachsen. Tritt allerdings am X-

Zuführmodul die Fehlermeldung "Timeout" vermehrt auf, empfehlen wir, dennoch Steckachsen

einzusetzen.

Betriebsanleitung SIPLACE CA-Serie 5 Aufgaben an der Maschine

Ausgabe 08/2011 DE 5.5 Zuführmodule rüsten

347

5.5 Zuführmodule rüsten

5.5.1 Hinweise zur Behandlung von Zuführmodulen

Zuführmodule sind Präzisionsgeräte. Gehen Sie deshalb mit den Zuführmodulen umsichtig um.

 Vermeiden Sie, Zuführmodule gegen Hindernisse zu stoßen.

 Lassen Sie die Zuführmodule nicht fallen.

 Verwenden Sie zur Wartung nur geeignetes Werkzeug.

5.5.2 X-Zuführmodule vom BE-Tisch abnehmen

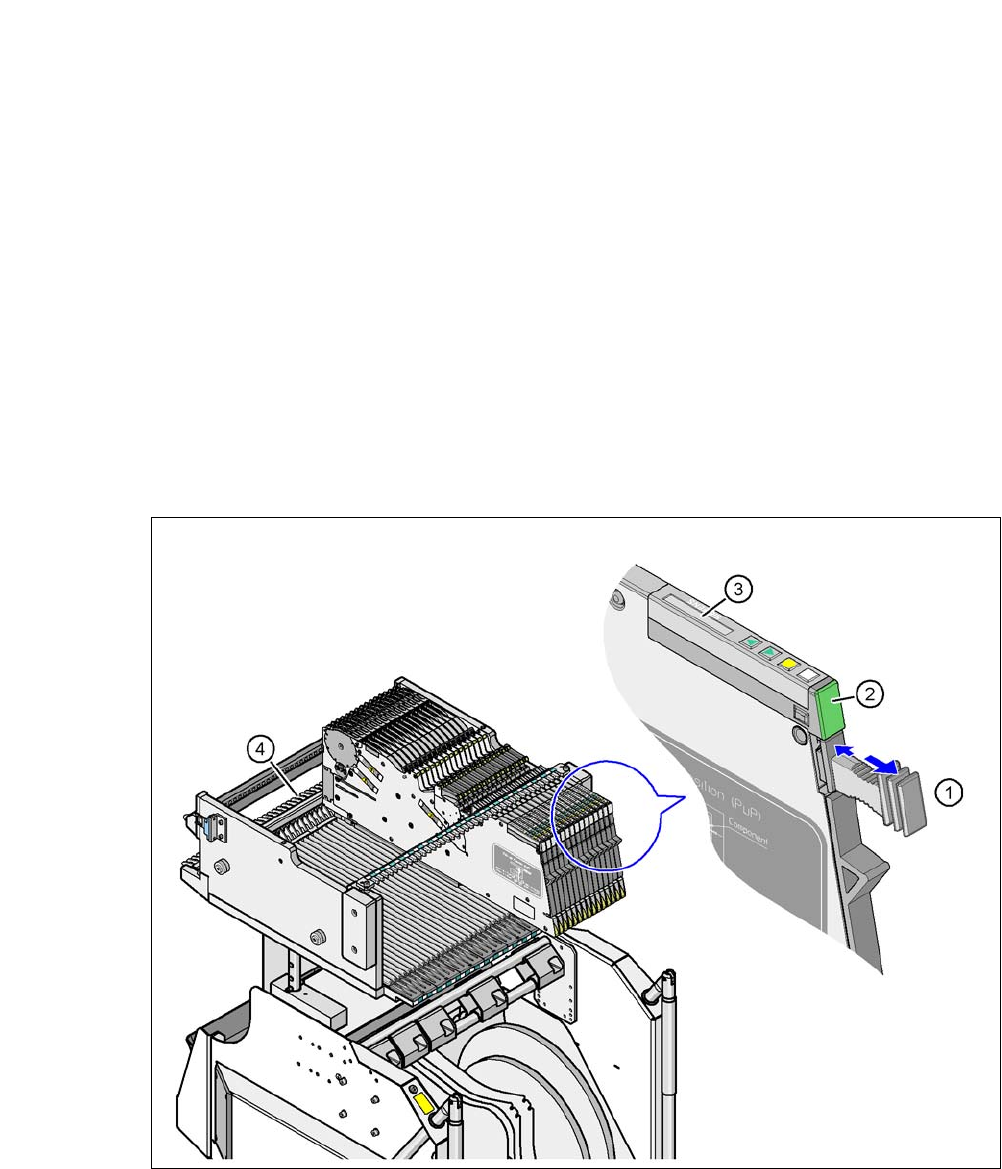

Abb. 5.5 - 1 X-Zuführmodule vom BE-Tisch abnehmen

(1) Entnahmegriff

(2) Statusanzeige

(3) LCD-Anzeige

(4) Klinke zum Verriegeln der X-Zuführmodule

5 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie

5.5 Zuführmodule rüsten Ausgabe 08/2011 DE

348

Im betriebsbereiten Zustand leuchtet die Statusanzeige (Pos. 2 in Abb. 5.5 - 1) grün, wenn das

X-Zuführmodul in der aktuellen Rüstung enthalten ist. Ist das Zuführmodul nicht in der aktuellen

Rüstung enthalten, bleibt die Statusanzeige dunkel.

Das X-Zuführmodul ist durch eine Klinke im BE-Tisch verriegelt und kann nicht herausgezogen

werden. Wollen Sie Zuführmodule vom BE-Tisch abnehmen, gehen Sie wie folgt vor:

 Drücken Sie den Entnahmegriff (Pos. 1 in Abb. 5.5 - 1). Der Entnahmegriff springt heraus

und die Statusanzeige erlischt.

 Warten Sie etwa 1 Sekunde, bis die Verriegelung (Pos. 4 in Abb. 5.5 - 1) das Zuführmo-

dul freigibt.

 Ziehen Sie das Zuführmodul am Entnahmegriff aus dem BE-Tisch. Wenn Sie länger als

ca. 5 s warten, wird das Zuführmodul wieder verriegelt. Die Statusanzeige leuchtet rot

auf und an der LCD-Anzeige (Pos. 3 in Abb. 5.5 - 1

) erscheint die Meldung "Handle ---

>>".

 Rasten Sie den Entnahmegriff wieder ein. Ist das X-Zuführmodul in der aktuellen Rüs-

tung enthalten, leuchtet die Statusanzeige leuchtet grün und an der LCD-Anzeige wer-

den wieder die Spurnummer und die Schrittweite angezeigt.

 Drücken Sie erneut den Entnahmegriff (Pos. 1 in Abb. 5.5 - 1) und ziehen Sie nun das

Zuführmodul aus dem BE-Tisch.

5.5.3 X-Zuführmodul am BE-Wagen (X-Serie) einsetzen

5.5.3.1 X-Zuführmodul vor dem Einsetzen überprüfen

Prüfen Sie folgende Punkte, bevor Sie ein Zuführmodul am BE-Tisch einsetzen:

 Das Zuführmodul muss in einwandfreiem Zustand sein.

 Prüfen Sie durch leichtes Antippen, ob die Deckfolienschwinge (Pos. 2 in Abb. 5.5 - 2)

nicht klemmt.

 Kontrollieren Sie, ob der Bereich des Abholfensters (Pos. 3 in Abb. 5.5 - 2) frei von losen

Bauelementen ist.

HINWEIS 5

Leeren Sie das BE-Entsorgungsfach (Pos. 5 in Abb.5.5 - 2

), bevor Sie Bauelemente aus dem

Zuführmodul schütteln.

 Drücken Sie den Hebel (Pos. 4 in Abb. 5.5 - 2) zum Öffnen des Abholfensters (Pos. 3 in

Abb. 5.5 - 2

) etwas nach vorne. Dabei wird das Abholfenster etwas angehoben.
