5 Aufgaben an der Maschine Betriebsanleitu ng SIPLACE CA-Serie 5.9 Spurfehler vermeide n Ausgabe 08/2011 DE 362 5.9.2 BE-Koordinaten system und Abholwinkel 5 Abb. 5.9 - 1 Lage des Bauelements und sein Abholwinkel Spe z i…
Betriebsanleitung SIPLACE CA-Serie 5 Aufgaben an der Maschine
Ausgabe 08/2011 DE 5.9 Spurfehler vermeiden
361
5.9 Spurfehler vermeiden
5.9.1 Allgemein
Achten Sie darauf, dass die Zuführmodul-Bereiche sauber sind und sich keine losen Bauele-
mente im Zurührbereich bzw. unter den Zuführmodulen befinden.
Füllen Sie Bauelemente rechtzeitig nach.
Spleißen Sie die Gurte rechtzeitig. In der Regel bedeutet dies, dass Sie das Anspleißmaterial
vorbereiten, wenn noch ca. 1,5 m Gurt auf der Rolle sind.
Gehen Sie vorsichtig mit den Zuführmodulen um, wenn Sie diese auf den BE-Tisch einsetzen
oder von dort entfernen, da es sich um Präzisionsgeräte handelt.
Senken Sie bei X-Zuführmodulen das Abholfenster ab, da dieses im angehobenen Zustand
leicht beschädigt werden kann.
HINWEIS 5
Ein angehobenes Abholfenster führt zu einer spürbaren Verschlechterung der Abholqualität.
Überprüfen Sie, ob bei den Zuführmodulen die Abholposition für die Bauelemente richtig ein-
gestellt ist.
5
5
5
5
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie
5.9 Spurfehler vermeiden Ausgabe 08/2011 DE
362
5.9.2 BE-Koordinatensystem und Abholwinkel
5

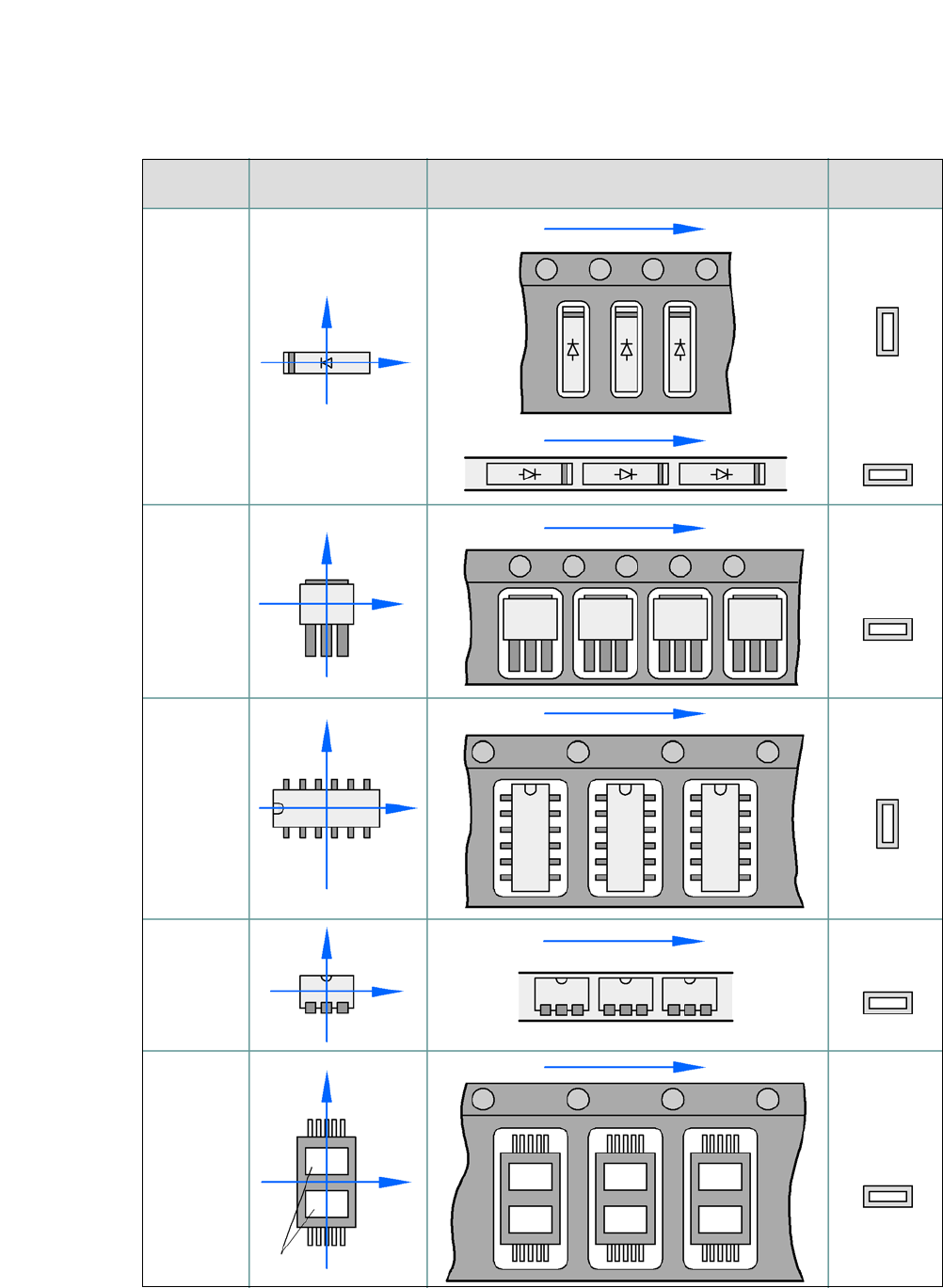

Abb. 5.9 - 1 Lage des Bauelements und sein Abholwinkel
Spezial-
Bauelement
Stangen-
magazin:
Chip-
bauelemente
gepolt
0402
2220
Die Anode muss zur
positiven X-Achse aus-
gerichtet sein.
Gehäusetyp 0°-Beschreibungslage
Lage in der Zuführung
Abholwinkel/
Pipettenwinkel
Gurt:
SOT 23
Stangen-
magazin:
Gurt:
Gurt:
SO-IC
DIL-IC
SOT 194
Gurt:
Löcher
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Betriebsanleitung SIPLACE CA-Serie 5 Aufgaben an der Maschine
Ausgabe 08/2011 DE 5.10 Bauelemente am BE-Tisch nachfüllen
363
5.10 Bauelemente am BE-Tisch nachfüllen
Informationen zum Nachfüllen von Bauelementen mit und ohne Barcode finden Sie in der Online-
Hilfe.
Achten Sie bei Gurtzuführmodulen darauf, dass Sie immer rechtzeitig einen neuen Gurt an-
spleißen, so dass die Zuführmodule nicht leer werden.
Spleißen Sie die Gurte allerdings auch nicht zu früh, denn wenn Sie nach dem Spleißen das
Ende des alten Gurtes auf die neue Rolle aufrollen, kann es sein, dass die Rolle des neuen
Gurtes zu voll wird, der Gurt von der Rolle gleitet und sich verhakt. Dies würde unter Umstän-
den Abholfehler und erhöhte Stillstandszeiten verursachen.
Verwenden Sie bei Gurtrollen ab 15" (381 mm) unbedingt Steckachsen (siehe Abb. 5.4 - 4)
und achten Sie darauf, dass die Trennbleche richtig eingesetzt sind (siehe Abb. 5.4 - 3
).
5.11 Bauelemente am SWS mit Wafer-Wechsler-System
nachfüllen
Sobald alle Wafer eines Die-Typs abgearbeitet sind (Hinweis an der Bedienoberfläche) ent-
nehmen Sie das Magazin aus dem Magazin-Lift und ersetzen Sie die abgearbeiteten Wafer.
Alternativ kann auch ein abgearbeitetes Wafer-Magazin komplett durch ein weiteres, bereits
vorher vorbereitetes Magazin mit neuen Wafern ausgetauscht werden.
