5.9.2 BE-Koordinatensystem und Abholwinkel
5
Abb. 5.9 - 1 Lage des Bauelements und sein Abholwinkel
Spezial-
Bauelement
Stangen-
magazin:
Chip-
bauelemente
gepolt
0402
2220
Die Anode muss zur
positiven X-Achse aus-
gerichtet sein.
Gehäusetyp 0°-Beschreibungslage
Lage in der Zuführung
Abholwinkel/
Pipettenwinkel
Gurt:
SOT 23
Stangen-
magazin:
Gurt:
Gurt:
SO-IC
DIL-IC
SOT 194
Gurt:
Löcher
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Betriebsanleitung SIPLACE CA-Serie 5 Aufgaben an der Maschine
Ausgabe 08/2011 DE 5.10 Bauelemente am BE-Tisch nachfüllen
363
5.10 Bauelemente am BE-Tisch nachfüllen
Informationen zum Nachfüllen von Bauelementen mit und ohne Barcode finden Sie in der Online-
Hilfe.
Achten Sie bei Gurtzuführmodulen darauf, dass Sie immer rechtzeitig einen neuen Gurt an-
spleißen, so dass die Zuführmodule nicht leer werden.
Spleißen Sie die Gurte allerdings auch nicht zu früh, denn wenn Sie nach dem Spleißen das
Ende des alten Gurtes auf die neue Rolle aufrollen, kann es sein, dass die Rolle des neuen
Gurtes zu voll wird, der Gurt von der Rolle gleitet und sich verhakt. Dies würde unter Umstän-
den Abholfehler und erhöhte Stillstandszeiten verursachen.
Verwenden Sie bei Gurtrollen ab 15" (381 mm) unbedingt Steckachsen (siehe Abb. 5.4 - 4)
und achten Sie darauf, dass die Trennbleche richtig eingesetzt sind (siehe Abb. 5.4 - 3
).
5.11 Bauelemente am SWS mit Wafer-Wechsler-System
nachfüllen
Sobald alle Wafer eines Die-Typs abgearbeitet sind (Hinweis an der Bedienoberfläche) ent-
nehmen Sie das Magazin aus dem Magazin-Lift und ersetzen Sie die abgearbeiteten Wafer.
Alternativ kann auch ein abgearbeitetes Wafer-Magazin komplett durch ein weiteres, bereits
vorher vorbereitetes Magazin mit neuen Wafern ausgetauscht werden.
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie
5.12 BE-Wagen an- bzw. abdocken Ausgabe 08/2011 DE
364
5.12 BE-Wagen an- bzw. abdocken
5.12.1 Sicherheitshinweise zum An- und Abdocken der BE-Wagen
WARNUNG 5
Aus Gründen der Unfallsicherheit (Quetschgefahr) darf der BE-Wagen immer nur von einer Per-
son an- oder abgedockt werden.
5

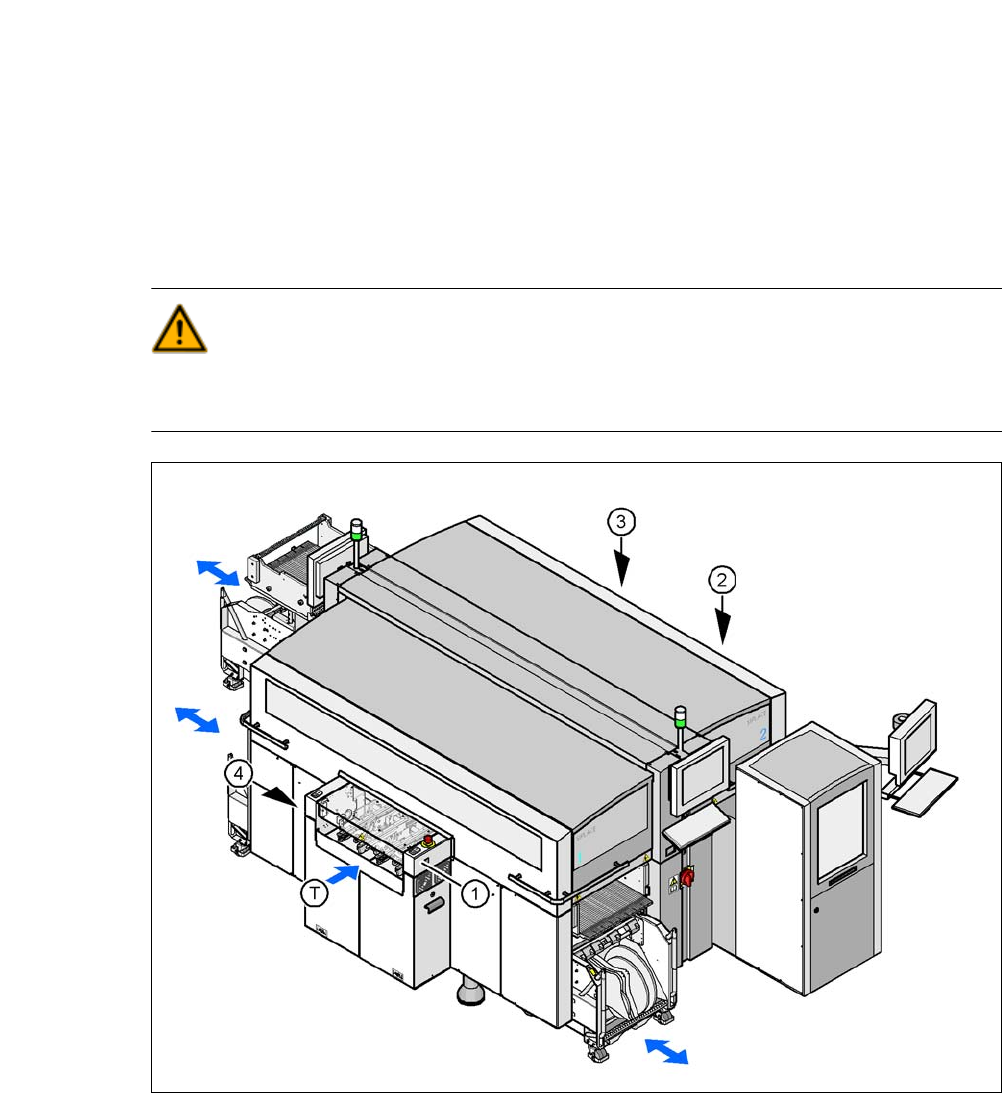

Abb. 5.12 - 1 Sicherheitshinweise zum An- und Abdocken der BE-Wagens
(1) Taster zum An- und Abdocken des BE-Wagens, Stellplatz 1
(2) Taster zum An- und Abdocken des BE-Wagens, Stellplatz 2 (hier ohne Funktion, da der Stell-
platz von einem SWS belegt wird)
(3) Taster zum An- und Abdocken des BE-Wagens, Stellplatz 3
(4) Taster zum An- und Abdocken des BE-Wagens, Stellplatz 4
(T) Leiterplattentransportrichtung
