Betriebsanleitung SIPLACE CA-Serie 5 Aufgaben an der Maschine Ausgabe 08/2011 DE 5.12 BE-Wagen an- bzw. abdocken 367 VORSICHT 5 Der BE-W age n darf nur an die fü r ihn vorgese hene Einzugsvorrich tung angedockt wer den. …
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie
5.12 BE-Wagen an- bzw. abdocken Ausgabe 08/2011 DE
366
WARNUNG 5
Beachten Sie die Sicherheitshinweise zum Bewegen des BE-Wagens in Abschnitt 2.6.7
, Seite
73.
5.12.3 BE-Wagen X-Serie andocken
5
Abb. 5.12 - 3 BE-Wagen und BE-Wagen-Einzug, SIPLACE X-Serie
(1) BE-Wagen-Einzugsvorrichtung, SIPLACE X-Serie
(2) BE-Wagen, SIPLACE X-Serie
(3) Verriegelungsklinken
Betriebsanleitung SIPLACE CA-Serie 5 Aufgaben an der Maschine
Ausgabe 08/2011 DE 5.12 BE-Wagen an- bzw. abdocken
367
VORSICHT 5
Der BE-Wagen darf nur an die für ihn vorgesehene Einzugsvorrichtung angedockt werden.
Geben Sie acht, wenn Sie den BE-Wagen der SIPLACE X-Serie in den Automaten einschieben
und stoßen Sie mit den Verriegelungsklinken (Pos. 3 in Abb. 5.12 - 3) nicht gegen Hindernisse.
HINWEIS 5
Schneiden Sie die Gurte am Frontende der X-Zuführmodule bündig ab, bevor Sie den BE-
Wagen der X-Serie andocken.
VORSICHT 5
Überprüfen Sie, dass sich der Bestückkopf außerhalb des BE-Wagen-Verfahrbereichs befindet.
Schieben Sie den BE-Wagen vorsichtig bis zum Anschlag in den Automaten.
HINWEIS 5
Schließen Sie die Schutzhauben, da das Andocken nur bei geschlossenen Schutzhauben mög-
lich ist.
Drücken Sie den entsprechenden Taster an der Ein- oder Ausgabeseite des Automaten (Pos.
1, 2, 3 oder 4 in Abb. 5.12 - 1
so lange, bis der Wagen vollständig angedockt ist.
Schieben Sie die Hülse (Pos. 1 in Abb. 5.12 - 4) an beiden Griffen nach oben und schwenken
Sie den Griff nach unten (Pos. 2 in Abb. 5.12 - 4
).
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE CA-Serie
5.12 BE-Wagen an- bzw. abdocken Ausgabe 08/2011 DE
368
5

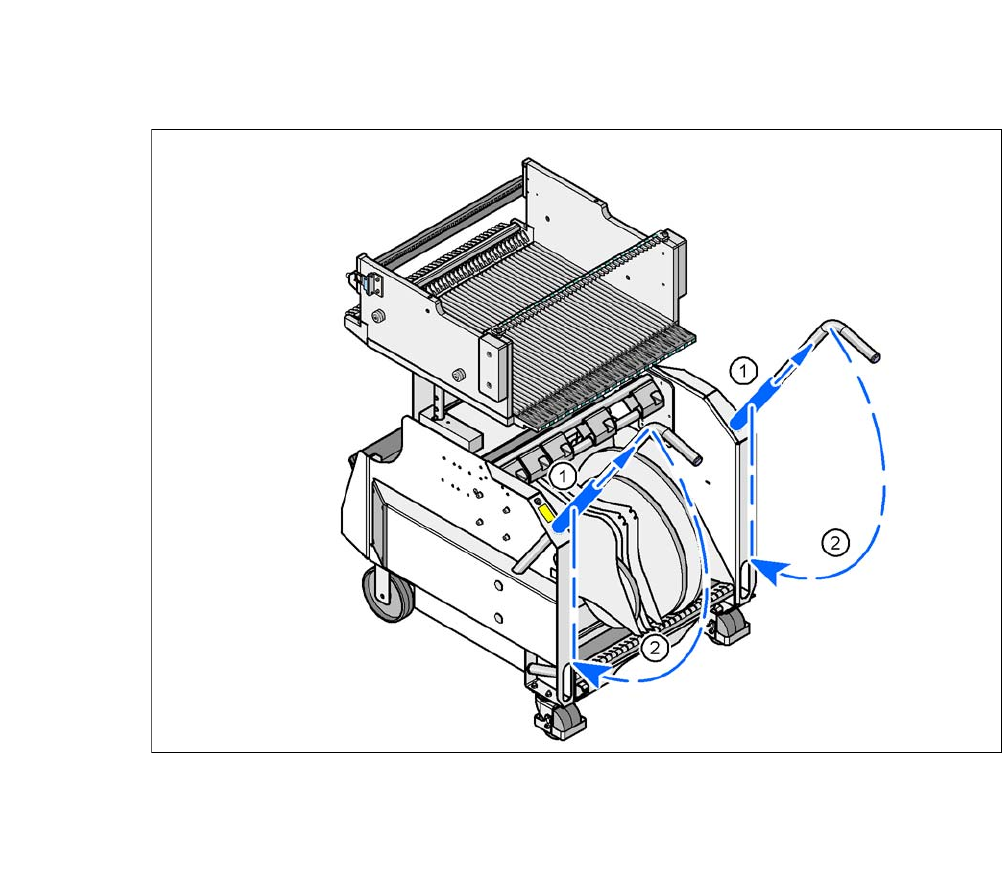

Abb. 5.12 - 4 BE-Wagen X-Serie - Griffe nach unten schwenken
(1) Hülse nach oben schieben
(2) Griffe nach unten klappen
