Betriebsanleitung SIPLACE CA-Serie 6 BE- und Die-Handling Ausgabe 08/2011 DE 6.1 X-Zuführmodule für den BE-Wa gen der SIPLACE X-Serie 379 6 Abb. 6.1 - 4 Bedienfeld des X-Zuführmoduls (1) Bedienfeld des X-Zuführmoduls (2)…
6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
6.1 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie Ausgabe 08/2011 DE
378
6

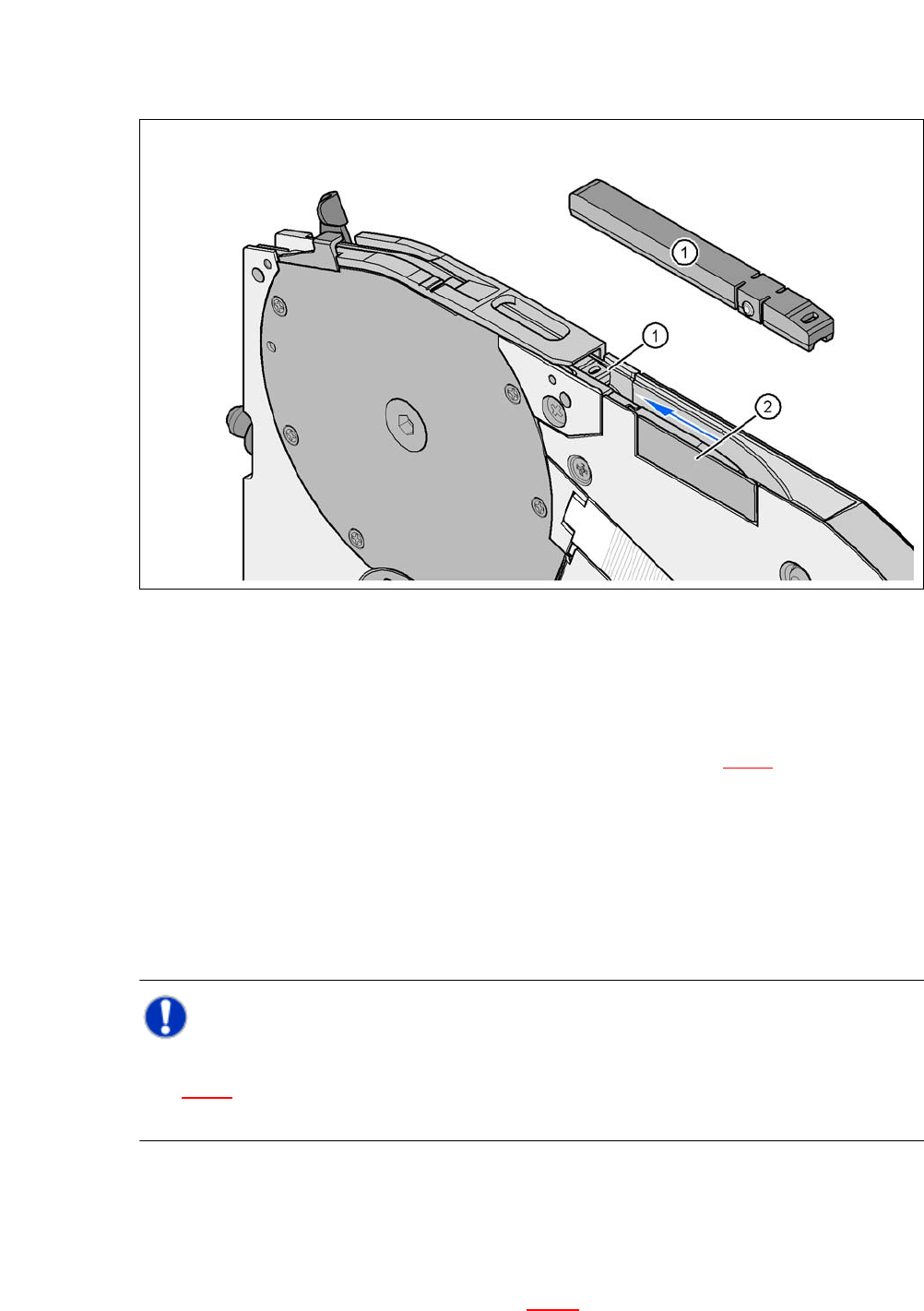

Abb. 6.1 - 3 8 mm X-Zuführmodul - Gurtunterstützung und Spleißsensor
(1) Gurtunterstützung, herausnehmbar
(2) Einbauort für Spleißsensor
Das 8 mm X-Zuführmodul ist mit einer Gurtunterstützung (Pos. 1 in Abb. 6.1 - 3
) ausgestattet. Bei
Bedarf kann sie leicht entfernt werden.
Führen Sie die Klinge eines Uhrmacher-Schraubendrehers in die ovale Öffnung der Gurtun-
terstützung ein und ziehen Sie die Gurtunterstützung entgegen der Gurttransportrichtung
heraus.
Achten Sie beim Einsetzen der Gurtunterstützung darauf, dass sie in ihrer Sollposition ein-
rastet.
HINWEIS 6
Setzen Sie bei allen Bauelementen ab 0402 und kleiner immer die Gurtunterstützung (Pos. 1 in
Abb. 6.1 - 3
) in das 8 mm X-Zuführmodul ein. Sie erzielen damit eine konstante Z-Abholhöhe und
reduzieren zudem den Zeitaufwand für Korrekturen der Abholhöhen auf ein Minimum.
An den X-Gurtzuführmodulen lassen sich Spleißsensoren nachrüsten. Den Sensor gibt es in zwei
Ausführungen:
Spleißsensor für 8 mm und 12 mm X-Gurtzuführmodule
Spleißsensor für 16 mm bis 88 mm X-Gurtzuführmodule 6
Der Spleißsensor wird an der mit Pos 2 in Abb. 6.1 - 3
bezeichneten Stelle installiert.
Betriebsanleitung SIPLACE CA-Serie 6 BE- und Die-Handling
Ausgabe 08/2011 DE 6.1 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie
379
6

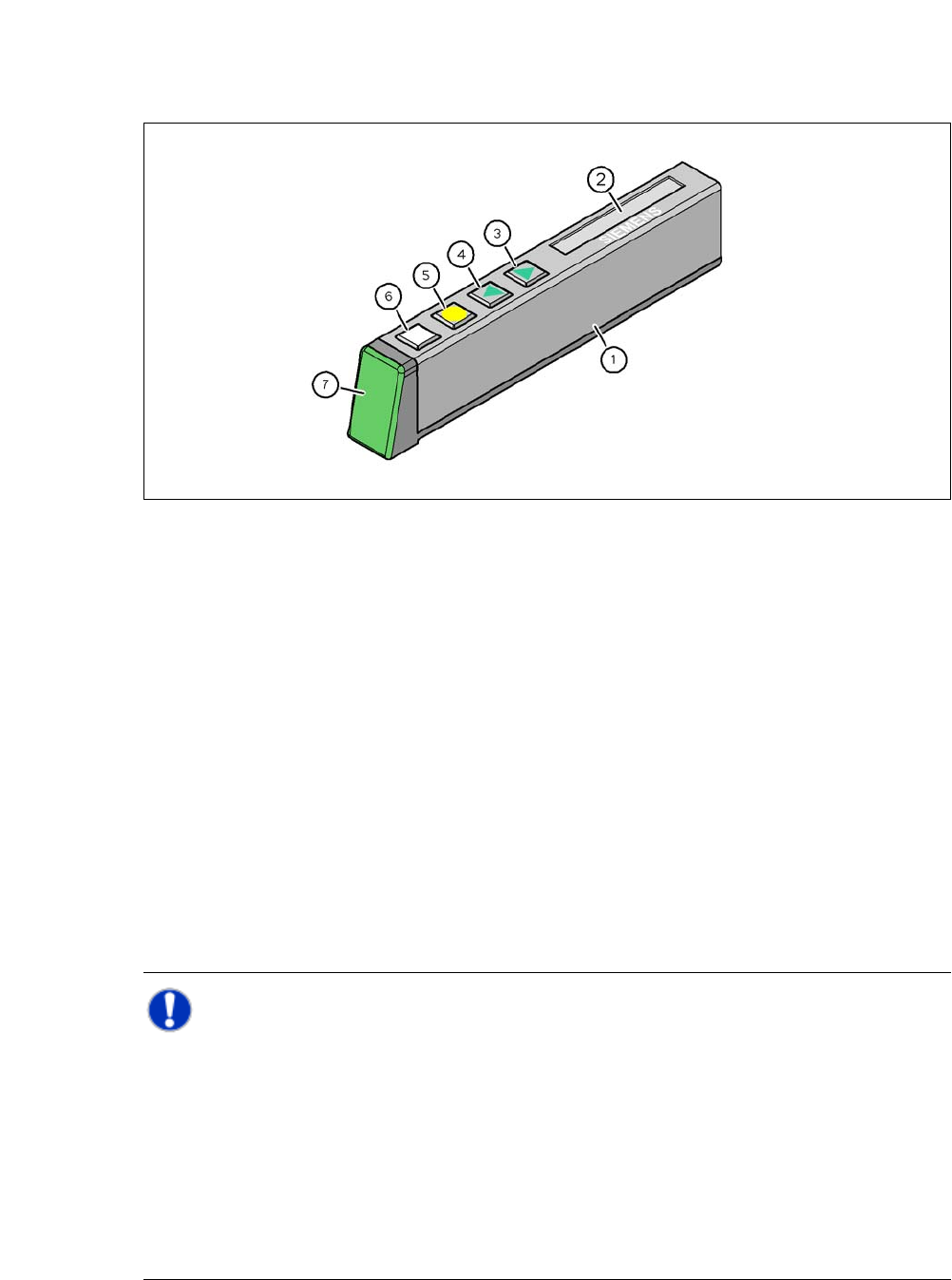

Abb. 6.1 - 4 Bedienfeld des X-Zuführmoduls
(1) Bedienfeld des X-Zuführmoduls
(2) LCD-Anzeige
In der Grundeinstellung werden die Spurnummer und die Transportschrittweite angezeigt.
(3) Taste "VORWÄRTS"
(4) Taste "RÜCKWÄRTS"
(5) Taste "FOLIE"
(6) Taste "SET"
(7) Mehrfarbige Statusanzeige
grün Betriebsbereit
orange Warnung
rot Fehler
aus Zuführmodul nicht in der Rüstung enthalten
6
HINWEIS 6
Der Maschinencontroller schaltet die Statusanzeige jener Zuführmodule aus, die nicht in der
Rüstung enthalten sind. Den Zustand "LED aus" gibt es demnach nur, wenn vom Programmier-
system ein Auftrag an die Linie vorgegeben wurde. Dies erleichtert dem Bediener die Kontrolle
der Zuführmodule, da er nur auf jene Zuführmodule achten muss, die in der Rüstung enthalten
sind.
Beim Rüstvorgang selbst - keine Rüstinformation an der Station, kein Auftrag von SIPLACE Pro
an die Station/Linie gesandt - wird die LED bei jedem Zuführmodul nach dem Einsetzen aktiviert.
Der Bediener erhält damit die Information, ob alles in Ordnung ist.
6
6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
6.1 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie Ausgabe 08/2011 DE
380
6.1.2 Technische Daten der Zuführmodule der SIPLACE X-Serie
Die folgenden Seiten enthalten Abbildungen der Zuführmodule der X-Serie und die technischen
Daten.
6.1.2.1 Gurtzuführmodul 8 mm X
6
Abb. 6.1 - 5 Gurtzuführmodul 8 mm X
6
Gurtzuführmodul 8 mm X [00141270-xx]
Gurtzuführmodul 8 mm X mit Spleißsensor [00141290-xx]
Breite 10,8 mm
Belegte Zuführmodul-Stellplätze 1
Transportschrittweite 1 mm / 2 mm / 4 mm / 8 mm
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls
am Automaten
< 15 s
