6.1.2.5 Gurtzuführmodul 32 mm X
6

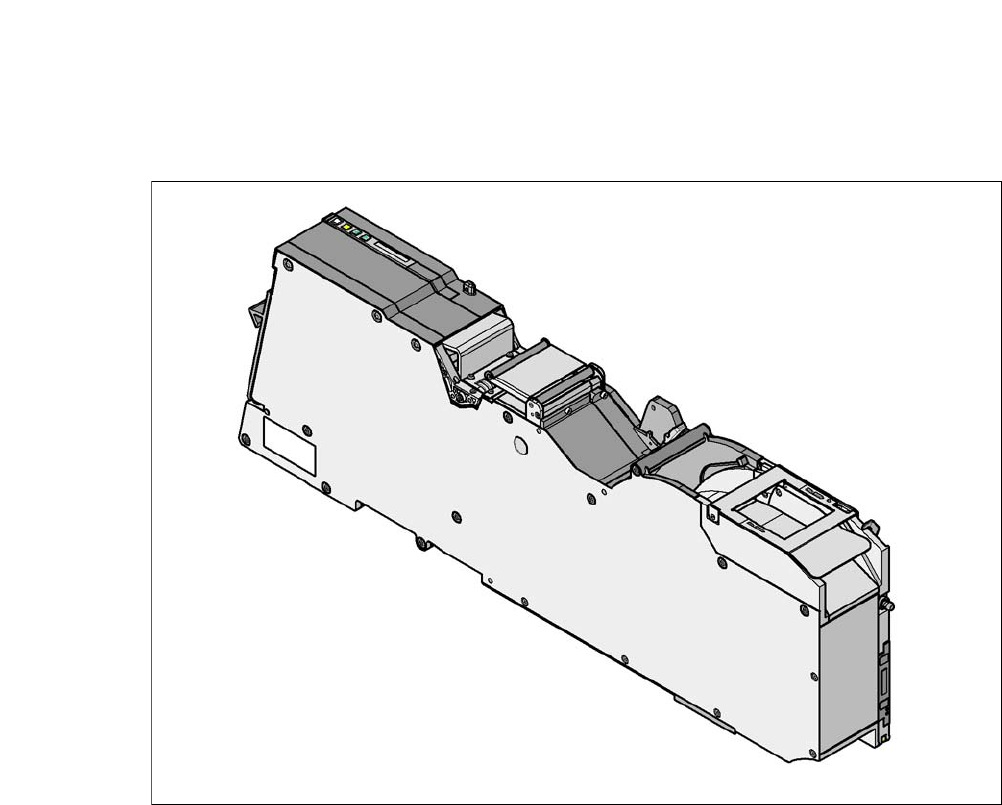

Abb. 6.1 - 9 Gurtzuführmodul 32 mm X
6
6
Gurtzuführmodul 32 mm X [00141274-xx]
Gurtzuführmodul 32 mm X mit Spleißsensor [00141294-xx]
Breite 46,2 mm
Belegte Zuführmodul-Stellplätze 4
Transportschrittweite von 4 mm bis 40 mm in 4 mm - Schritten
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls
am Automaten
< 15 s
Betriebsanleitung SIPLACE CA-Serie 6 BE- und Die-Handling
Ausgabe 08/2011 DE 6.1 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie
385
6.1.2.6 Gurtzuführmodul 44 mm X
6
Abb. 6.1 - 10 Gurtzuführmodul 44 mm X
6
6
6
6
Gurtzuführmodul 44 mm X [00141275-xx]
Gurtzuführmodul 44 mm X mit Spleißsensor [00141295-xx]
Breite 58,0
Belegte Zuführmodul-Stellplätze 5
Transportschrittweite von 4 mm bis 52 mm in 4 mm - Schritten
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls
am Automaten
< 15 s
6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
6.1 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie Ausgabe 08/2011 DE
386
6.1.2.7 Gurtzuführmodul 56 mm X
6
Abb. 6.1 - 11 Gurtzuführmodul 56 mm X
6
6
6
Gurtzuführmodul 56mm X [00141276-xx]
Gurtzuführmodul 56 mm X mit Spleißsensor [00141296-xx]
Breite 69,8
Belegte Zuführmodul-Stellplätze 6
Transportschrittweite von 4 mm bis 64 mm in 4 mm - Schritten
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls
am Automaten
< 15 s
