6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
6.1 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie Ausgabe 08/2011 DE
388
6.1.2.9 Gurtzuführmodul 88 mm X
6

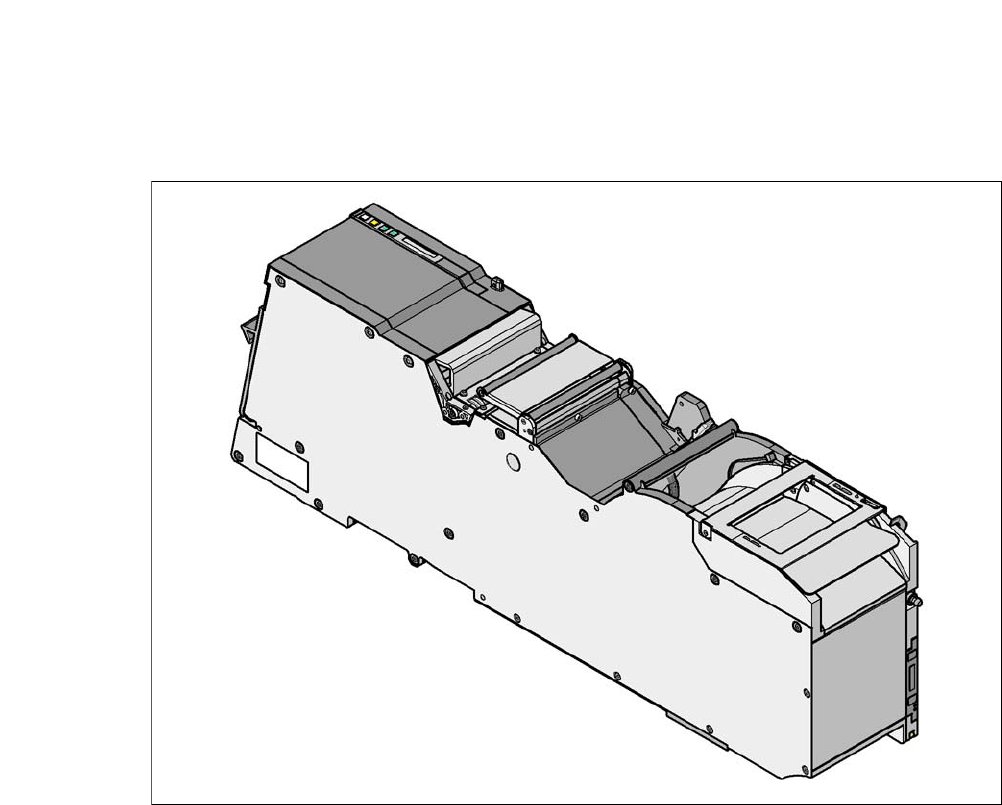

Abb. 6.1 - 13 Gurtzuführmodul 88 mm X
6
6
6
Gurtzuführmodul 88 mm X [00141278-xx]
Gurtzuführmodul 88 mm X mit Spleißsensor [00141298-xx]
Breite 105,2 mm
Belegte Zuführmodul-Stellplätze 9
Transportschrittweite von 4 mm bis 96 mm in 4 mm - Schritten
Wechselzeit für den Gurt < 45 s
Wechselzeit des vorgerüsteten Zuführmoduls
am Automaten
< 15 s
Betriebsanleitung SIPLACE CA-Serie 6 BE- und Die-Handling
Ausgabe 08/2011 DE 6.1 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie
389
6.1.3 Zuführmoduladapter für die X-Serie
[00141305-xx] Adapter für Zuführmodule der X-Serie
[00141310-xx] Adapterplatte für Labelpresenter Siemens
Das Spektrum der X-Gurtzuführmodule wurde um Vibrationslängsförderer und Labelpresenter er-
weitert. Mit einem Adapter lassen sich S-Vibrationslängsförderer und Labelpresenter für den Ein-
satz an BE-Wagen für die X-Serie umrüsten. Neben der mechanischen besitzt der Adapter auch
eine elektronische Funktionalität. Er wandelt die Kommunikationssignale der S-Förderer in Si-
gnale des erweiterten X-Serienprotokolls. Außerdem sind zusätzliche Funktionen wie z. B. die Zu-
führmodul-Identifizierung implementiert.
6

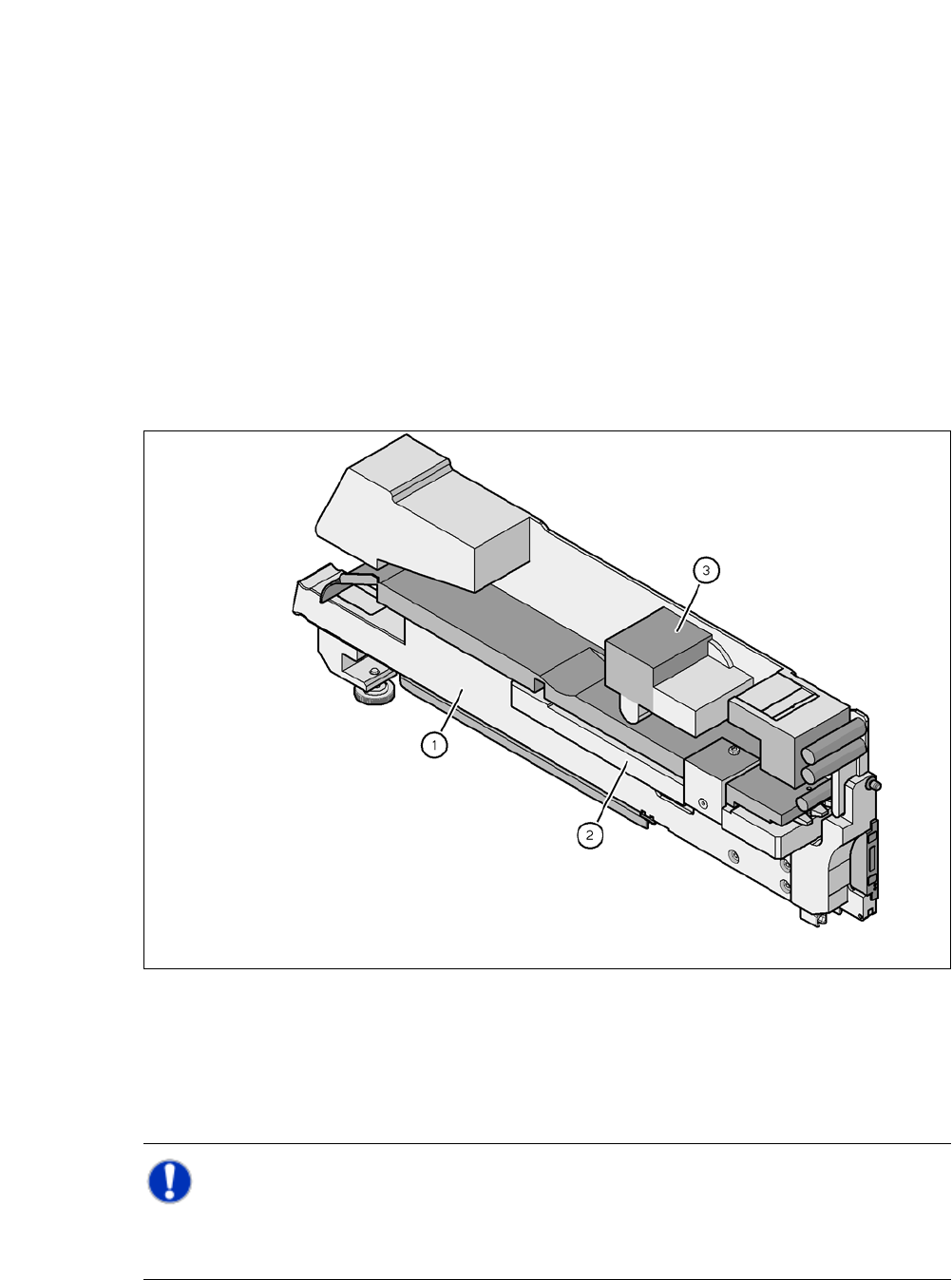

Abb. 6.1 - 14 Zuführmoduladapter für die X-Serie mit Labelpresenter
(1) Zuführmoduladapter
(2) Adapterplatte für Labelpresenter
(3) Labelpresenter
HINWEIS 6
S-Vibrationslängsförderer und Labelpresenter können nicht an BE-Wagen gerüstet werden,
wenn diese im Zugriffsbereich eines 20-Segment-Collect&Place-CA-Kopfes liegen.
6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
6.1 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie Ausgabe 08/2011 DE
390
6

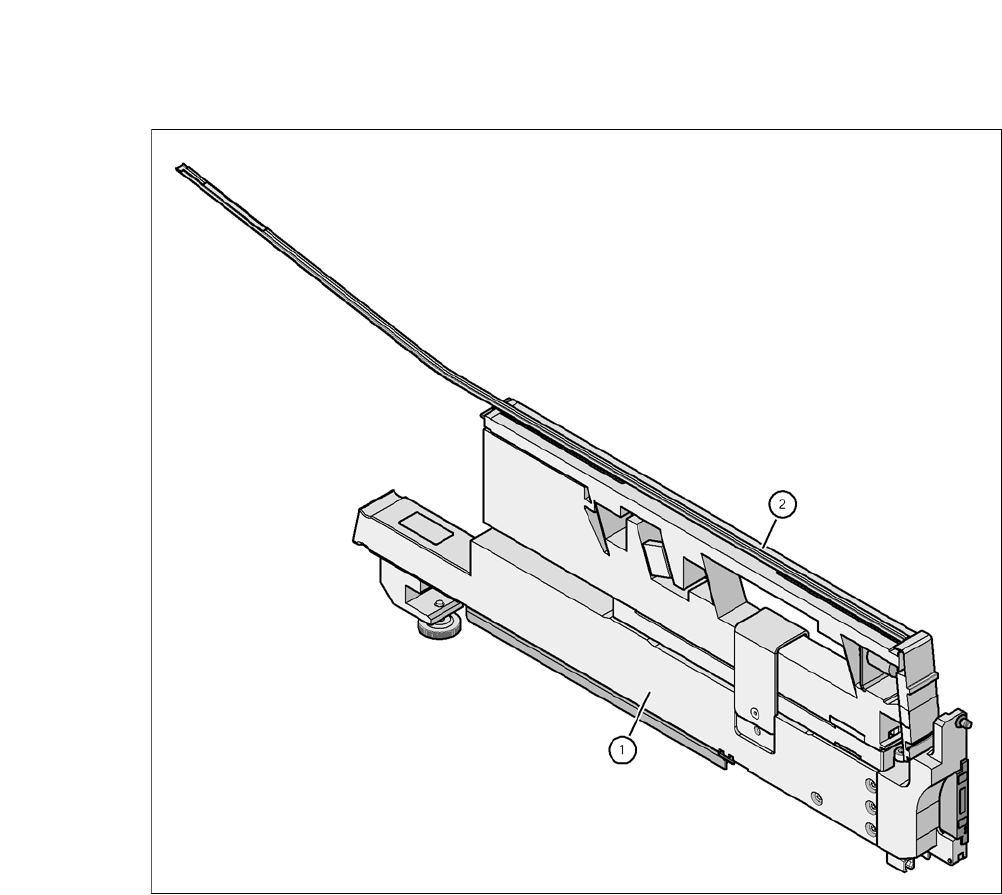

Abb. 6.1 - 15 Zuführmoduladapter für die X-Serie mit Vibrationslängsförderer
(1) Zuführmoduladapter
(2) Vibrationslängsförderer
Zum Lieferumfang des Adapters für Zuführmodule der X-Serie gehört noch eine Adapterplatte:
– Bei BE-Höhen bis 16,5 mm ist die Adapterplatte einzusetzen.
– BE-Höhen zwischen 16,5 mm und 25 mm werden ohne Adapterplatte verarbeitet.
