Betriebsanleitung SIPLACE CA-Serie 6 BE- und Die-Handling Ausgabe 08/2011 DE 6.1 X-Zuführmodule für den BE-Wa gen der SIPLACE X-Serie 393 6.1.5 Halterung für Flächenmagazine fü r den BE-W agen der SIPLACE X-Serie [001412…
6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
6.1 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie Ausgabe 08/2011 DE
392
6.1.4.1 Beschreibung
Mit Hilfe des Energie-/Dateninterface können X-Zuführmodule auch außerhalb des Automaten
und des Vorrüstplatzes in Betrieb genommen werden. Das Interface besteht aus einem Alumini-
umrahmen mit Omega-Profil (Pos. 7 in Abb. 6.1 - 15
) zur Aufnahme und Führung der Zuführmo-
dule. Das Zuführmodul wird wie beim X-BE-Wagen mit den Gleitführungen auf das Omega-Profil
aufgesetzt und nach vorne geschoben, bis der vordere Zentrierstift des Zuführmoduls in die Auf-
nahmebohrung (Pos. 9 in Abb. 6.1 - 15
) vollständig eintaucht. Die Verriegelungsklinke (Pos. 8 in
Abb. 6.1 - 15
) arretiert das Zuführmodul in dieser Position. Zum Entfernen des Zuführmoduls drü-
cken Sie einfach die Entriegelungstaste (Pos. 1 in Abb. 6.1 - 15
). Die Verriegelungsklinke (Pos. 8
in Abb. 6.1 - 15
) wird nach unten gedrückt und gibt das Zuführmodul frei. Ausklappbare Füße
(Pos. 6 in Abb. 6.1 - 15
) stabilisieren die Lage des Energie- und Dateninterfaces, insbesondere
bei breiten Zuführmodulen.
Das Elektronikgehäuse (Pos. 5 in Abb. 6.1 - 15
) beherbergt die Steuerelektronik für das Energie-
und Dateninterface. Das Bedienfeld (Pos. 2 in Abb. 6.1 - 15
) besteht aus Start- und Stopptaster
und zwei LED für die Statusanzeige. Die Kommunikation mit einem PC erfolgt über das Datenka-
bel (Pos. 3 in Abb. 6.1 - 15
). Das Stromversorgungskabel (Pos. 4 in Abb. 6.1 - 15) wird an die
mitgelieferte Stromversorgung angeschlossen.
6.1.4.2 Verwendung
Das Energie- und Dateninterface dient zur Überprüfung, Instandhaltung und Reparatur von X-Zu-
führmodulen. Darüber hinaus kann es für die LP-Produktion zum Vorrüsten verwendet werden.
Das Energie- und Dateninterface wird dazu an der Basisplatte (Pos. 10 in Abb. 6.1 - 18
) befestigt.
Auch der Spulenhalter (Pos. 11 in Abb. 6.1 - 18
) ist an die Basisplatte montiert. Bei eingelegtem
Bauelementegurt können Sie die Schrittweite, die Abholposition und die Transportgeschwindig-
keit überprüfen oder neu vorgeben. Eine ausführliche Bedienungsanleitung beschreibt die Hand-
habung des Interface und die Servicearbeiten dazu.
6.1.4.3 Lieferumfang
– Single Slot EDIF
a
– Netzteil, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Basisplatte mit Spulenarm
– Bedienungsanleitung
a) EDIF = Energie- und Dateninterface
Betriebsanleitung SIPLACE CA-Serie 6 BE- und Die-Handling
Ausgabe 08/2011 DE 6.1 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie
393
6.1.5 Halterung für Flächenmagazine für den BE-Wagen der SIPLACE X-Serie
[00141285-xx] Halterung für Flächenmagazine X-Serie
6

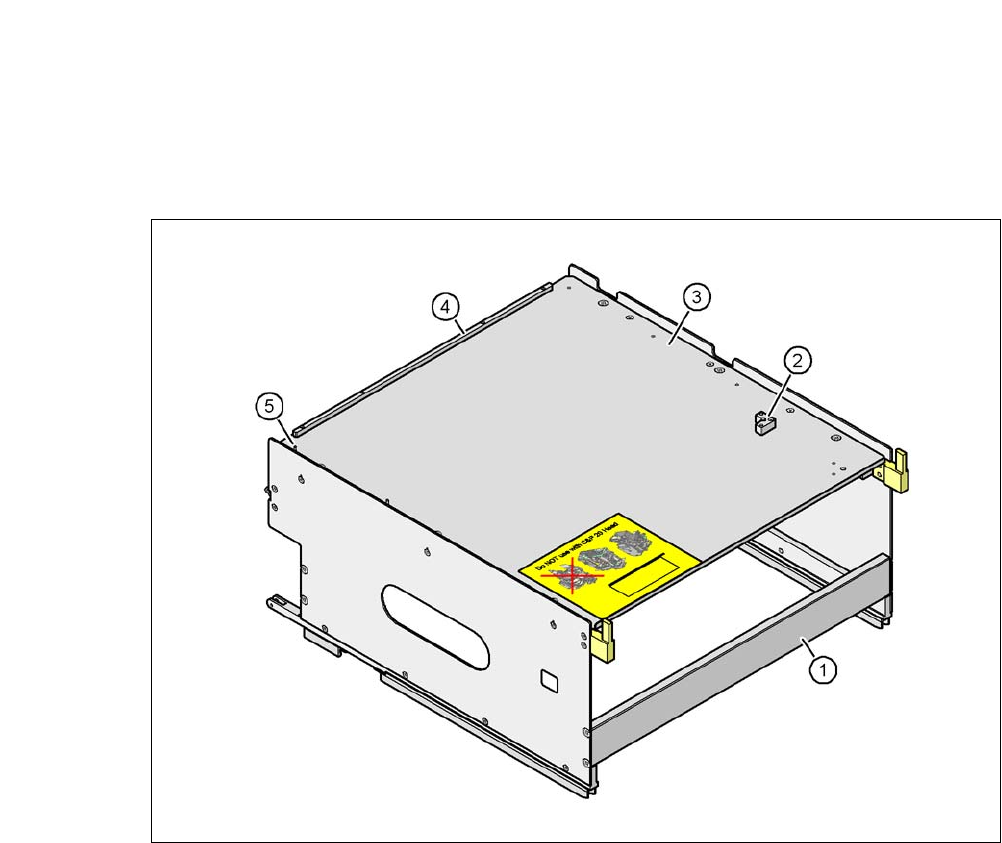

Abb. 6.1 - 17 Halterung für Flächenmagazine
(1) Halterung für Flächenmagazine der SIPLACE X-Serie
(2) Haltewinkel für 2. JEDEC-Flächenmagazin
(3) Flächenmagazinträger
(4) Anschlagleisten für das JEDEC-Flächenmagazin
(5) Passstift - Nullpunkt des JEDEC-Flächenmagazin
6
Einzeln aufgelegte JEDEC-Flächenmagazine oder Wafflepackmagazine lassen sich mit Magne-
ten auf dem Flächenmagazinträger fixieren. Werden zwei JEDEC-Flächenmagazine aufgelegt,
müssen Sie diese mit Verriegelungs- und Halteleisten fixieren, wie sie bei den Flächenmagazin-
trägern des MTC2 verwendet werden.
Teile:
Magnet [00316593-xx]
Verriegelungs- und Halteleiste für JEDEC-Magazine [00372615-xx]
6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
6.1 X-Zuführmodule für den BE-Wagen der SIPLACE X-Serie Ausgabe 08/2011 DE
394
6.1.5.1 Technische Daten
6
6
6.1.5.2 Anzahl der Flächenmagazine pro Stellplatz und Automat
HINWEIS 6
An Stellplatz 1 kann aufgrund des eingeschränkten Arbeitsbereichs nur ein kleiner Flächen-
magazinträger platziert werden.
Die Kombination von Flächenmagazin und CP20CA-Kopf ist nicht möglich.
Abmessungen L x B x H 429 mm x 376 mm x 200 mm
Stellplatzbelegung auf dem BE-Tisch 32 Stellplätze
a
a) Auf den restlichen 8 Stellplätzen können X-Zuführmodule platziert werden. Bei Verwendung von Verriege-
lungs- und Halteleisten reduziert sich allerdings durch die seitlich überstehenden Fixierhebel das Stellplatz-
angebot auf 6.
Stellmöglichkeit an den Automaten der X/CA-
Serie
Stellplätze 2 und 4,
nicht in Kombination mit dem C&P20CA-Be-
stückkopf
Software
Stationssoftware ab 605.03
Programmiersystem ab SIPLACE Pro 8.0
Bestückkopfspektrum TwinHead, C&P6 CA, C&P12 CA, C&P20
Bestückautomat Stellplatz 2 Stellplatz 4
CA4 1 1
CA3 2 1
