Betriebsanleitung SIPLACE CA-Serie 6 BE- und Die-Handling Ausgabe 08/2011 DE 6.2 BE-Wagen SIPLACE X-Serie 399 6.2.1 Aufbau des BE-W agens SIPLACE X-Serie Der BE-W age n besteht im Wesen tlichen aus dem Fahrg estell, dem …
6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
6.2 BE-Wagen SIPLACE X-Serie Ausgabe 08/2011 DE
398
Die BE-Wagen sind eigenständige Module, die an einem externen Rüstplatz mit Zuführmodulen
gerüstet werden können. Der BE-Wagenwechsel erfordert daher nur eine kurze Unterbrechung
des Produktionsprozesses.
6
Abb. 6.2 - 2 BE-Wagen, SIPLACE X-Serie, mit einer LP-Transporthöhe von 950 mm
6
(1) Bohrungen für die LP-Transporthöhen 900, 930 und 950 mm in den Führungssäulen, bei
830 mm Transporthöhe liegt der BE-Tisch auf dem Klotz (2) auf.
(2) Stützklotz
(3) BE-Tisch
(4) Schaltzunge zum Schalten des Sicherheitsschalters in der BE-Wagen-Einzugsvorrichtung
Betriebsanleitung SIPLACE CA-Serie 6 BE- und Die-Handling
Ausgabe 08/2011 DE 6.2 BE-Wagen SIPLACE X-Serie
399
6.2.1 Aufbau des BE-Wagens SIPLACE X-Serie
Der BE-Wagen besteht im Wesentlichen aus dem Fahrgestell, dem BE-Tisch zur Aufnahme der
Zuführmodule, dem Gurtrollencontainer und dem Gurtabfallbehälter.
6

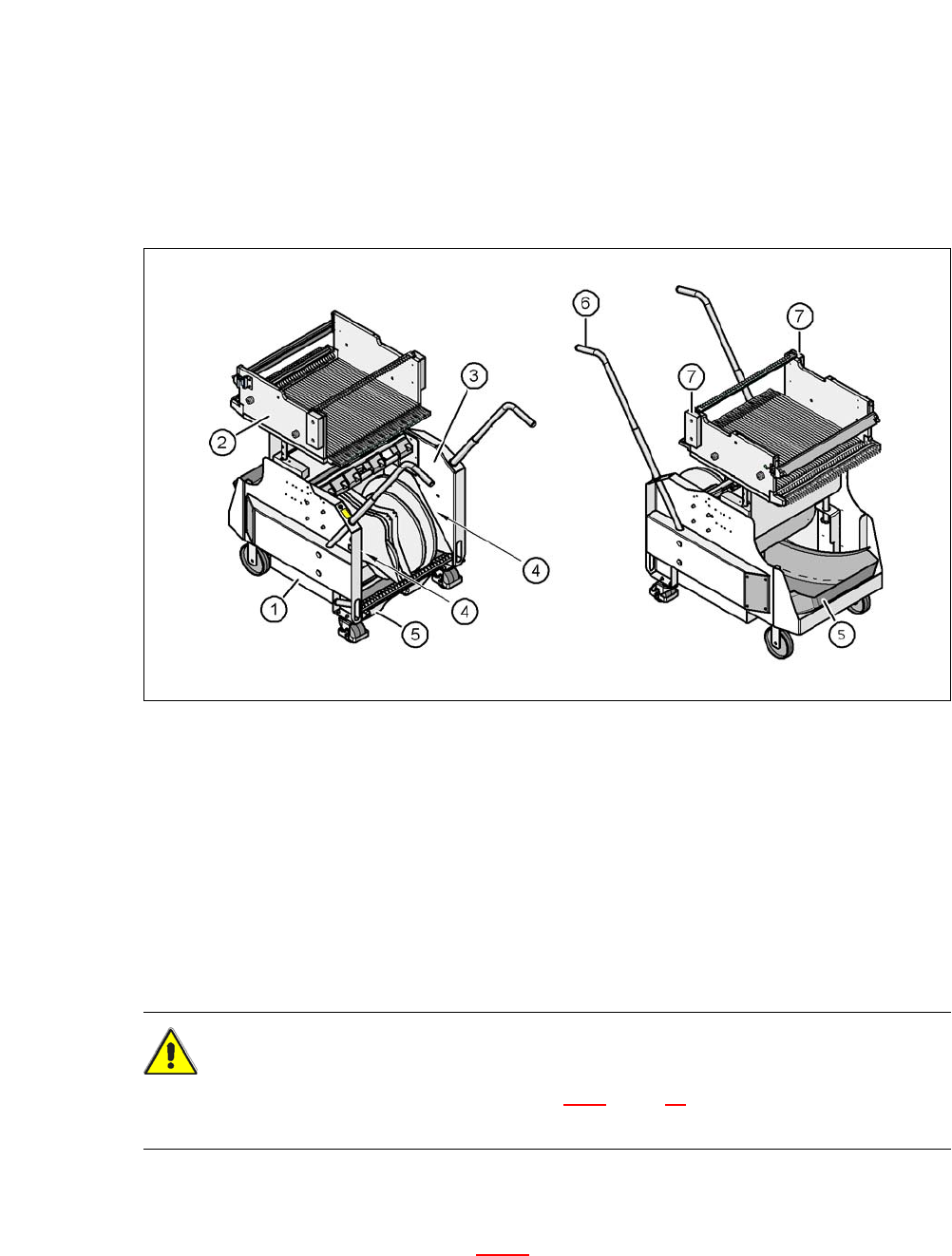

Abb. 6.2 - 3 BE-Wagen, SIPLACE X-Serie, Front- und Rückansicht
(1) Fahrgestell
(2) BE-Tisch
(3) Gurtcontainer
(4) Spalt zur Aufnahme von Rüstlisten
(5) Gurtabfallbehälter
(6) Griff
(7) Eingreifschutz
VORSICHT 6
Beachten Sie den Sicherheitshinweis in Abschnitt 2.6.8
, Seite 73, wenn Sie den Gurtabfallbehäl-
ter aus dem BE-Wagen ziehen.
Baugruppenbeschreibung 6
Der Gurtrollencontainer (Pos. 3 in Abb. 6.2 - 3) nimmt in der Standardausführung Gurtrollen bis
zu einer Größe von 17" (432 mm) auf.
6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
6.2 BE-Wagen SIPLACE X-Serie Ausgabe 08/2011 DE
400
Zwischen dem Gurtcontainer und dem BE-Wagen befinden sich links und rechts zwei 5 mm breite
Spalte (Pos. 4 in Abb. 6.2 - 3
) zur Aufnahme von Rüstlisten.
An der Unterseite des Fahrgestells ist der ausziehbare Gurtabfallbehälter (Pos. 5 in Abb. 6.2 - 3
).
Die geschnittenen Gurtabfälle gelangen über eine Rutsche in den Gurtabfallbehälter, der je nach
Abfallaufkommen entleert werden muss.
Die Griffe (Pos. 6 in Abb. 6.2 - 3
) lassen sich nach oben oder unten klappen.
HINWEIS ZUR BETRIEBSSICHERHEIT 6
Zum Betrieb des Automaten müssen alle BE-Wagen oder Matrix-Tray-Changer am Automaten
angedockt sein. Belegen Sie freie Stellplätze mit Dummy-Zuführmodulen, wie dies in Abschnitt
2.8.5, Seite 96 beschrieben ist.
6.2.2 Technische Daten des BE-Wagens SIPLACE X-Serie
6
6
Länge x Breite 727 mm x 592 mm
752 mm x 592 mm mit Abfallbehälter
Höhe des BE-Tisches 819,5 mm bei 830 mm LP-Transporthöhe
889,5 mm bei 900 mm LP-Transporthöhe
919,5 mm bei 930 mm LP-Transporthöhe
939,5 mm bei 950 mm LP-Transporthöhe
LP-Transporthöhe 830 mm ± 15 mm (Standard)
900 mm ± 15 mm (Option)
930 mm ± 15 mm (Option)
950 mm ± 15 mm (Option SMEMA)
Höhe der aufgeklappten Griffe 969 mm
Anzahl der Stellplätze 40 (8 mm X - Gurtzuführmodul)
Gewicht
ohne Zuführmodule
mit Zuführmodulen auf allen Stellplätzen
80,4 kg
139,6 kg
Spulendurchmesser
Standard
maximal
bis 432 mm (17")
483 mm (19")
