6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie 6.2 BE-Wagen SIPLACE X-Serie Ausgabe 08/2011 DE 404 6 Abb. 6.2 - 7 BE-Tisch, SIPLACE X-Serie, Ansicht V orderseite (1) V erriegelungsklinken (2) Zentrierstift am …
Betriebsanleitung SIPLACE CA-Serie 6 BE- und Die-Handling
Ausgabe 08/2011 DE 6.2 BE-Wagen SIPLACE X-Serie
403
6.2.5 BE-Tisch SIPLACE X-Serie
Die Zuführmodule werden mit ihrer vorderen Gleitführung auf die Einführhilfe (Pos. 1 in Abb. 6.2
- 6) aufgelegt. Beim Einschieben gleitet das Zuführmodul mit seinen Führungen (Pos. 12 und 13
in Abb. 6.1 - 2
) auf dem Führungsprofil (Pos. 2 in Abb. 6.2 - 6) bis zur Anschlagleiste (Pos. 4 in
Abb. 6.2 - 6
). Eine Zentrierbohrung (Pos. 5 in Abb. 6.2 - 6) an der Anschlagleiste nimmt den Zen-
trierstift "vorne" (Pos. 4 in Abb. 6.1 - 1
) des X-Zuführmoduls auf. Zugleich rastet die Verriegelungs-
klinke (Pos. 1 in Abb. 6.2 - 7
) des BE-Tisches an der Verriegelungsrolle (Pos. 1 in Abb. 6.1 - 1)
des Zuführmoduls ein. Der Zentrierstift "hinten" (Pos. 12 in Abb. 6.1 - 1
) an der Oberseite des Zu-
führmoduls wird von der Aussparung der Zentrierleiste (Pos. 3 in Abb. 6.2 - 6
) aufgenommen.
6
Abb. 6.2 - 6 BE-Tisch, SIPLACE X-Serie, Ansicht Rückseite
(1) Einführhilfe
(2) Führungsprofil (-Profil)
(3) Zentrierleiste zur Aufnahme des Zentrierstifts "hinten" für X-Zuführmodule
(4) Anschlagleiste
(5) Zentrierbohrungen
(6) Schaltzunge für den Sicherheitsschalter des NOT-HALT-Kreises
(7) Eingreifschutz
6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
6.2 BE-Wagen SIPLACE X-Serie Ausgabe 08/2011 DE
404
6
Abb. 6.2 - 7 BE-Tisch, SIPLACE X-Serie, Ansicht Vorderseite
(1) Verriegelungsklinken
(2) Zentrierstift am BE-Tisch
(3) Druckluftkupplung
(4) Erdungsstift
(5) Zentrierbohrung am BE-Tisch
Betriebsanleitung SIPLACE CA-Serie 6 BE- und Die-Handling
Ausgabe 08/2011 DE 6.2 BE-Wagen SIPLACE X-Serie
405
6.2.6 Halterung für zusätzliche Gurtrolle (X-Serie)
6

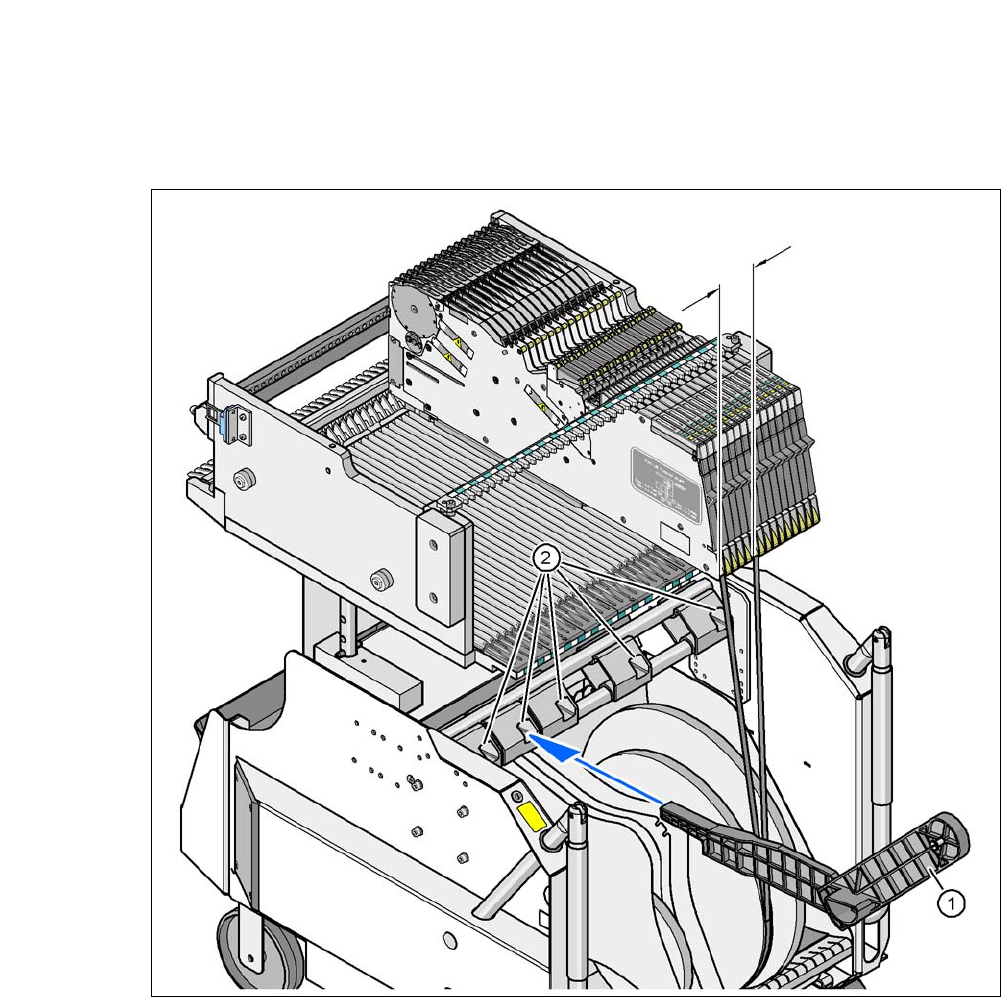

Abb. 6.2 - 8 Halterung für zusätzliche Gurtrolle (X-Serie)
(1) Halterung für zusätzliche Gurtrolle [00141217-xx]
(2) Aufnahmevorrichtung für die Halterung
Zuführmodule der X-Serie können Gurte problemlos verarbeiten, wenn der seitliche Versatz zwi-
schen dem Zuführmodul und der Gurtrolle nicht mehr als 60 mm beträgt. Sollte aufgrund einer
vorgegebenen Rüstung der maximal zulässige Versatz nicht eingehalten werden können, emp-
fehlen wir, die Halterung für eine zusätzliche Gurtrolle (Pos. 1) zu verwenden. Stecken Sie die Hal-
terung einfach in die Aufnahmevorrichtung (Pos. 2) und verschieben Sie diese solange, bis der
maximal zulässige Versatz von 60 mm unterschritten wird. Der BE-Wagen hat insgesamt 5 Auf-
nahmevorrichtungen. Jede Gurtrollenhalterung kann 2 Gurtrollen aufnehmen, sodass sich bis zu
zehn 15" (381 mm) - Spulen oberhalb des Gurtcontainers positionieren lassen.
max. 60 mm
