6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
6.2 BE-Wagen SIPLACE X-Serie Ausgabe 08/2011 DE
406
6.2.7 Gurtcontainer SIPLACE X-Serie
6.2.7.1 Beschreibung
Der Gurtcontainer kann Spulen mit einem Durchmesser von bis zu 19" (483 mm) aufnehmen. Das
Einsetzen der Trennbleche ist in Abschnitt 5.4.5
Seite 344 beschrieben.
6

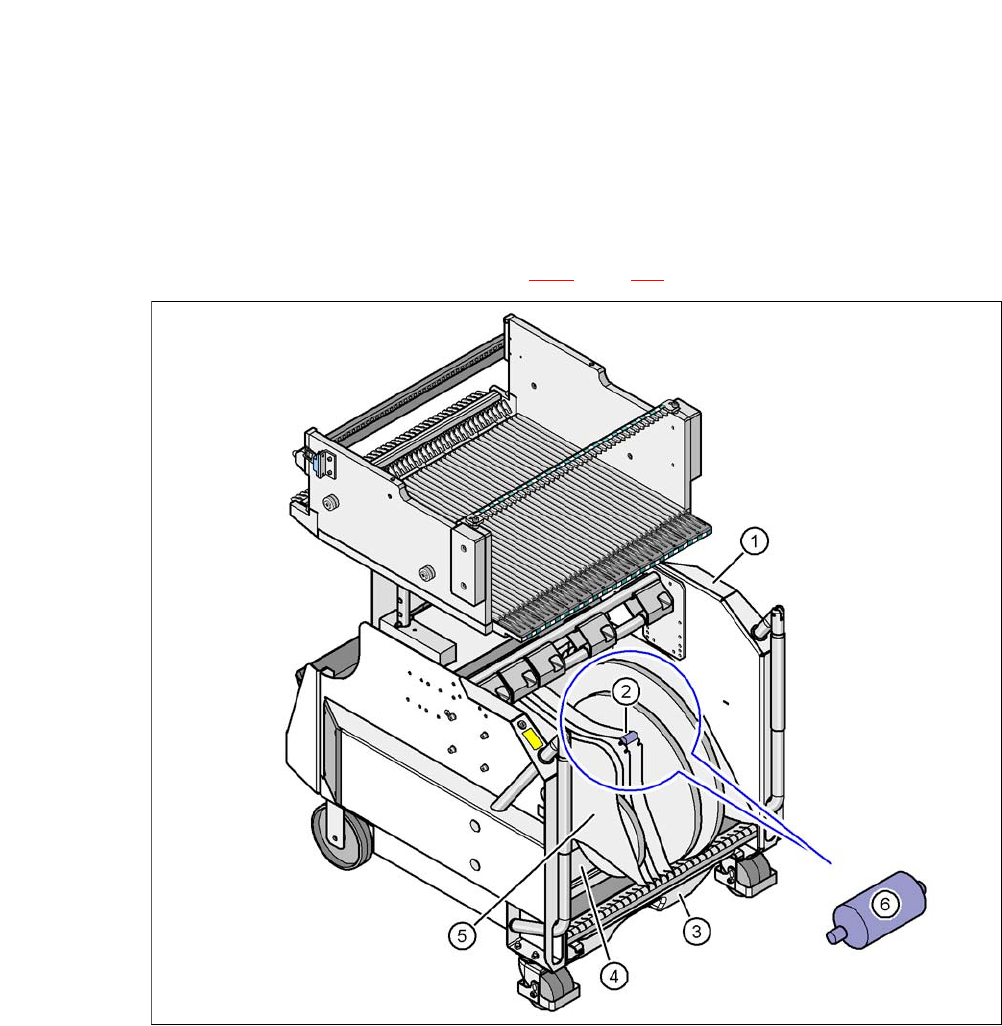

Abb. 6.2 - 9 BE-Wagen, SIPLACE X-Serie, mit Gurtcontainer
(1) BE-Wagen
(2) Position der Steckachsen
(3) Gurtabfallbehälter
(4) Gurtcontainer
(5) Trennblech
(6) Steckachse (vergrößert)
Betriebsanleitung SIPLACE CA-Serie 6 BE- und Die-Handling
Ausgabe 08/2011 DE 6.2 BE-Wagen SIPLACE X-Serie
407
6.2.7.2 Maximaler Gurtrollendurchmesser in Abhängigkeit von der LP-Transporthöhe
6
HINWEIS: 6
Bei BE-Wagen der X-Serie benötigen Sie in der Regel keine Steckachsen. Tritt allerdings am X-
Zuführmodul die Fehlermeldung "Timeout" vermehrt auf, empfehlen wir, dennoch Steckachsen
einzusetzen.
Ohne Halterung für die
zusätzliche Gurtrolle
Mit Halterung für die zusätzl. Gurtrolle
LP-Transporthöhe
des BE-Wagens
Gurtrollen-
durchmesser
Gurtrollendurchmesser
ohne Steckachse mit Steckachse
830 mm 17" 15" < 15"
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
6 BE- und Die-Handling Betriebsanleitung SIPLACE CA-Serie
6.3 Gurtabfallrutsche SIPLACE X-Serie Ausgabe 08/2011 DE
408
6.3 Gurtabfallrutsche SIPLACE X-Serie
6
Abb. 6.3 - 1 Gurtabfallrutsche für den BE-Wagen-Einzug der SIPLACE X-Serie
Je nach LP-Transporthöhe lässt sich die Länge der Gurtabfallrutsche so einstellen, dass die Gurt-
schnipsel direkt in den Gurtabfallbehälter des BE-Wagens abgeleitet werden.
HINWEIS 6
Die Gurtabfallrutsche für die X-Serie lässt sich nur am BE-Wagen-Einzug für die X-Serie (siehe
Abb. 5.12 - 3, Seite 366) installieren.
